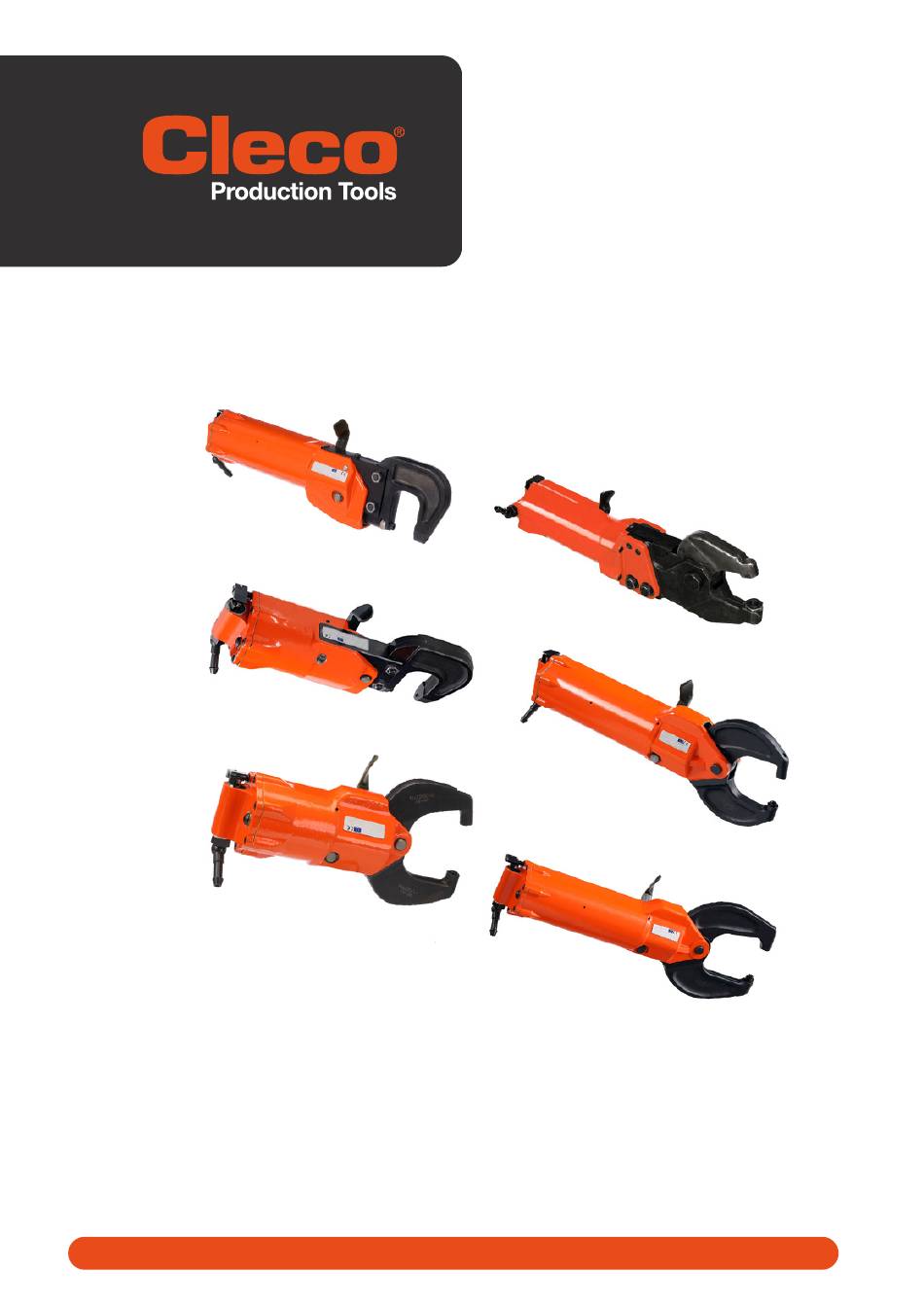

- Seite 1 Betriebsanleitung P2427BA 2019-05 RB40-60, RB40-85, RB41, RB42, RB43, RB44 Druckluft-Nietenquetsche Weitere Informationen über unsere Produkte erhalten Sie im Internt unter www.ClecoTools.com...
-
Seite 2: Haftungsausschluss
Sprache oder auf einen elektronischen, mechanischen, optischen oder anderen Datenträger übertragen werden. Haftungsausschluss Apex Tool Group behält sich das Recht vor, dieses Dokument oder das Produkt auch ohne vorherige Ankündigung zu modifizieren, zu ergänzen oder zu verbessern. Markenzeichen Cleco Production Tools ist eine eingetragene Marke von Apex Brands, Inc. -
Seite 3: Inhaltsverzeichnis
Betrieb ....................16 Bedienung der Druckluft-Nietenquetsche..............16 Fehlersuche..................17 Technische Daten ................18 Model Alligator-Bügel ....................18 Model C-Bügel......................19 Umgebungsbedingungen ..................20 Vibration und Lautstärke.................... 20 Ersatzteile................... 21 Service ....................21 Entsorgung ..................21 Apex Tool Group P2427BA | 2019-05... - Seite 4 P2427BA | 2019-05 Apex Tool Group...
-
Seite 5: Zu Diesem Dokument
Ein Symbol in Verbindung mit dem Wort Hinweis bezeichnet eine möglicherweise schädliche Situation, die wenn sie nicht vermieden wird, zu Sach- oder Umwelt- schäden führen kann. Allgemeine Hinweise, enthalten Anwen- dungstipps und nützliche Informationen, jedoch keine Warnung vor Gefährdungen. Apex Tool Group P2427BA | 2019-05... -
Seite 6: Aufbau Warnhinweis
Das Werkzeug ist ausschließlich zum Vernieten von Ble- • In diesem Falle sollten auch die Risiken für andere chen unterschiedlicher Dicke bestimmt. Personen bewertet werden. • Es ist sicherzustellen, dass das Werkstück sicher befestigt ist. P2427BA | 2019-05 Apex Tool Group... -
Seite 7: Gefährdungen Durch Wiederholte Bewegungen
Anzei- chen nicht ignoriert werden. Das autorisierte Personal sollte diese seinem Arbeitgeber mitteilen und einen qualifizierten Mediziner konsultieren. Gefährdungen durch Zubehörteile • Trennen Sie das Werkzeug zum Pressen vor dem Apex Tool Group P2427BA | 2019-05... -
Seite 8: Gefährdungen Durch Schwingungen
Verbindung des Schlauchs mit dem Werk- zeug und von Schläuchen untereinander zu bieten. • Sorgen Sie dafür, dass der auf dem Werkzeug ange- gebene Höchstdruck nicht überschritten wird. • Tragen Sie mit Luft betriebene Werkzeuge niemals am Schlauch. P2427BA | 2019-05 Apex Tool Group... -
Seite 9: Produktbeschreibung
Beim Loslassen des Sicherheits-Auslösehebel, wird der Nietprozess unterbrochen und der Nietkolben fährt automatisch zurück. Bedienungs- und Funktionselemente Dieses Kapitel beschreibt die Bedienungs- und Funktionselemente. Abb. 2-1: Übersicht Pos. Bezeichnung Pos. Bezeichnung Bügel Klinke Sicherheits-Auslösehebel Anschluss Antriebseinheit Nietdöpperhalter Apex Tool Group P2427BA | 2019-05... -
Seite 10: Optionales Zubehör
60713605 60713705 60713120 60713220 60713420 60713520 60713620 60713720 60713140 60713240 60713440 60713540 60713640 60713740 12,5 60713155 60713255 60713455 60713555 60713655 60713755 60713175 60713275 60713475 60713575 60713675 60713775 60713195 60713295 60713495 60713595 60713695 60713795 Ø P2427BA | 2019-05 Apex Tool Group... - Seite 11 60723505 60723605 60723120 60723220 60723320 60723420 60723520 60723620 60723140 60723240 60723340 60723440 60723540 60723640 12,5 60723155 60723255 60723355 60723455 60723555 60723655 60723175 60723275 60723375 60723475 60723575 60723675 60723195 60723295 60723395 60723495 60723595 60723695 Ø Apex Tool Group P2427BA | 2019-05...
-
Seite 12: Inbetriebnahme
3/10“ (8 mm) 3/10“ (8 mm) (1/2“) Abb. 3-1: Anschluss Luftversorgung Bezeichnung Bestell-Nr. Regler Filter Siehe Ersatzteilliste P1691E Öler Luftdruck mit einem Manometer, an der Wartungseinheit kontrollieren. Der Luftdruck muss 6 bar, 90psi betragen. P2427BA | 2019-05 Apex Tool Group... -
Seite 13: Auswahl Werkzeug
Den korrekten Nietsatz anhand folgender Kriterien auswählen: Niettyp Nietdurchmesser Dicke des zu nietenden Materials Entnehmen Sie die entsprechenden Werte aus dem folgenden Kapitel. Bestimmen Sie anhand der Anga- ben die korrekte Länge der benötigten Niete. Apex Tool Group P2427BA | 2019-05... -
Seite 14: Berechnung Der Nietsätze
Gesamtdicke der Bleche Höhe des fertigen Nietkopfes eingestellte Höhe der Niete (statisch) eingestellte Höhe der Niete (beweglich) Höhe der geschlossenen Zange Nietsätze wie folgt berechnen: E - A - B = C + D P2427BA | 2019-05 Apex Tool Group... -
Seite 15: Einstellung Der Nietsätze
C-Bügel Abb. 3-4: Einstellung der Nietsätze für C-Bügel Die Verstellschraube von Hand eingestellt werden: Die Verstellschraube (1) im Uhrzeigersinn bzw. gegen den Uhrzeigersinn drehen. Der Nietdöpperhalter (2) wird nach außen oder nach innen verschoben. Apex Tool Group P2427BA | 2019-05... -
Seite 16: Betrieb
Abb. 4-1: Bedienung der Druckluft-Nietenquetsche Den Sicherheits-Auslösehebel (1) nach vorne schieben. Den Sicherheits-Auslösehebel (1) nach rechts drehen. → Die mobile Zange wird betätigt und der Niet wird zusammengedrückt. Den Sicherheits-Auslösehebel (1) lösen und den Arbeitsablauf fortführen. P2427BA | 2019-05 Apex Tool Group... -
Seite 17: Fehlersuche
Federkraft des Sicherheits-Auslösehebels auf Funk- tion prüfen und ggf. durch Apex Tool Group autorisier- tes Personal austauschen lassen Am Ventil entweicht in Grundstellung Luft O-Ring überprüfen und ggf. durch Apex Tool Group autorisiertes Personal austauschen lassen Apex Tool Group P2427BA | 2019-05... -
Seite 18: Technische Daten
3970 3,10 6.83 60101120 60104010 RB 43 3090 2,08 4.59 60104110 60110010 RB 44-60 6610 5,10 11.24 60110011 Abmessungen Abb. 6-1: RB 40-60 (gilt auch für RB 40-85, RB 43) Abb. 6-2: RB 44-60 P2427BA | 2019-05 Apex Tool Group... -
Seite 19: Model C-Bügel
RB 42 60103010 3090 2,17 4.77 60103110 Abmessungen Abb. 6-3: RB 41 (gilt auch für RB 42) Model inch inch inch inch inch RB 41 14.88 3.74 19.7 1.38 1.42 RB 42 10.87 3.62 Apex Tool Group P2427BA | 2019-05... -
Seite 20: Umgebungsbedingungen
3 dB(A) 3 dB(A) 3 dB(A) 3 dB(A) Ermittelter Schwingungsdurchschnitt 2,80 m/s 2,65 m/s 4,95 m/s 11,97 m/s Messungenauigkeit 1,5 m/s 1,5 m/s 1,5 m/s 1,5 m/s Messwerte ermittelt entsprechend ISO 15744 und ISO 20643. P2427BA | 2019-05 Apex Tool Group... -
Seite 21: Ersatzteile
Gewährleistungsverpflichtungen für nichtig zu erklären. Service Senden Sie im Reparaturfall das komplette Werkzeug an Sales & Service Centers! Eine Reparatur ist nur von Apex Tool Group autorisiertem Personal erlaubt. Das Öffnen des Werkzeugs bedeutet den Verlust der Gewährleistung. Entsorgung Personen- und Umweltschäden durch nicht fachgerechte Entsorgung. - Seite 22 Fax: +55 15 3238 3938 EUROPE | MIDDLE EAST | AFRICA ENGLAND FRANCE GERMANY HUNGARY Apex Tool Group GmbH Apex Tool Group SAS Apex Tool Group GmbH Apex Tool Group C/O Spline Gauges 25 Avenue Maurice Chevalier - Industriestraße 1 Hungária Kft.
