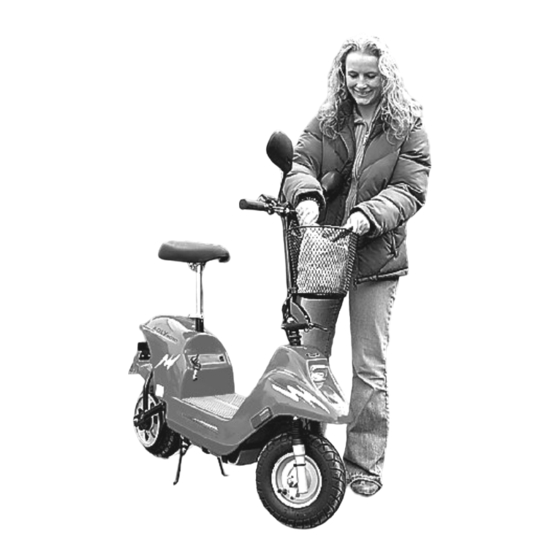

- Seite 1 Bedienungsanleitung City Roller FC 20 / FC 20 II Herkules Motor GmbH & Co. KG +++ Dörnbergstr. 27-29 +++ 34233 Fuldatal...
-
Seite 3: Einleitung
Herkules Motor GmbH & Co. KG Bedienungsanleitung FC 20 / FC 20 II Einleitung Sehr geehrter Kunde, Sie haben sich für ein City-Roller „Powered by Adly“ entschieden. Wir möchten uns bei Ihnen für das entgegengebrachte Vertrauen bedanken. Damit Sie lange Freude mit Ihrem City-Roller haben,... -
Seite 4: Inhaltsverzeichnis
Herkules Motor GmbH & Co. KG Bedienungsanleitung FC 20 / FC 20 II Inhaltsverzeichnis EINLEITUNG ÜBERSICHT FC 20 ÜBERSICHT FC 20 II TECHNISCHE DATEN SICHERES FAHREN VOR DEM START LADEN DER BATTERIE ANZEIGE LADEZUSTAND FAHRTANTRITT ANHALTEN ÜBERLASTUNG (RESET-KNOPF) ZUSAMMENKLAPPEN WARTUNG & PFLEGE... - Seite 5 Herkules Motor GmbH & Co. KG Bedienungsanleitung FC 20 / FC 20 II Übersicht Klingel Rückspiegel Gepäck-Korb Fahrersitz Vorderrad Hinterrad Scheinwerfer Sitzverstellung Holm-Feststellhebel Schloss / Hauptschalter Rücksetz-Knopf Lichtschalter Bremse Vorderrad Gashebel Bremse Hinterrad Tachometer Batterie-Fach Anzeige Ladezustand STOP-Schalter Ladekabel www.herkules-motor.de...
-
Seite 6: Übersicht Fc 20 Ii
Herkules Motor GmbH & Co. KG Bedienungsanleitung FC 20 / FC 20 II Übersicht FC 20 II Klingel Rückspiegel Gepäck-Korb Fahrersitz Vorderrad Hinterrad Scheinwerfer Sitzverstellung Holm-Feststellhebel 10 Schloss / Hauptschalter 11 Rücksetz-Knopf 12 Lichtschalter 13 Bremse Vorderrad 14 Gashebel 15 Bremse Hinterrad... -
Seite 7: Technische Daten
Herkules Motor GmbH & Co. KG Bedienungsanleitung FC 20 / FC 20 II Technische Daten FC 20 (II) 1220 mm 4.10/3.50-6 (90/90-6) Länge über Alles Reifen 550 mm 24V / 450W Breite über Alles Motor 2x 12V / 26AH 1080 mm Höhe über Alles... -
Seite 8: Vor Dem Start
Herkules Motor GmbH & Co. KG Bedienungsanleitung FC 20 / FC 20 II Vor dem Start Bevor Sie das Gerät erstmals in Betrieb nehmen, sollte die Batterie vollständig geladen werden. Der erste Ladevorgang sollte ca. 12 Stunden dauern. Laden der Batterie Zum Laden der Batterie wird das Ladekabel unter der hinteren Abdeckung (über dem Hinterrad) herausgezogen. -
Seite 9: Anhalten
Herkules Motor GmbH & Co. KG Bedienungsanleitung FC 20 / FC 20 II FC 20 Schalten Sie den Hauptschalter (10) mit Hilfe des Zündschlüssels ein Schalten Sie ggf. die Beleuchtung ein (12) Nehmen Sie auf dem Fahrersitz Platz und klappen Sie vor Fahrtantritt den Hauptständer hoch... -
Seite 10: Überlastung (Reset-Knopf)
Herkules Motor GmbH & Co. KG Bedienungsanleitung FC 20 / FC 20 II Überlastung (Reset-Knopf) FC 20 Bei Überlastung des Motors wird der Reset-Knopf (11) ausgelöst. Das Gerät schaltet somit ab. Zum erneuten Start müssen Knopf wieder eindrücken. Der Reset-Knopf darf nur bei Stillstand der Räder betätigt werden. -
Seite 11: Zusammenklappen
Herkules Motor GmbH & Co. KG Bedienungsanleitung FC 20 / FC 20 II Zusammenklappen Sitz Lösen Sie den Feststell-Hebel und schieben Sie den Sitz nach unten ein. Zum Einstellen der Sitzhöhe Sitz lösen und in der gewünschten Sitzhöhe Verstell-Hebel fest klemmen. -
Seite 12: Wartung & Pflege
Herkules Motor GmbH & Co. KG Bedienungsanleitung FC 20 / FC 20 II Wartung & Pflege Bremshebel Kontrollieren Sie die Bremshebel und die Funktion der Bremse vor jeder Fahrt und in regelmäßigen Abständen. Bei Problemen oder Fehlfunktionen fahren sie nicht, sondern suchen Sie umgehend einen Fachhändler auf. -
Seite 13: Tachometer
Herkules Motor GmbH & Co. KG Bedienungsanleitung FC 20 / FC 20 II Tachometer City-Roller einem AS-8G Tachometer ausgestattet, der über 8 verschiedene Funktionen verfügt: Geschwindigkeit großen Zahlen angezeigt), Durchschnittsgeschwindigkeit (AVS), Tourenkilometerzähler (DST), Tageskilometerzähler (DST), Gesamtkilometerzähler (ODO), Höchstgeschwindigkeit (MAX), Tourenzeitmesser (TM), und Uhrzeit (‰). -
Seite 14: Wartungsplan
Herkules Motor GmbH & Co. KG Bedienungsanleitung FC 20 / FC 20 II Wartungsplan Inspektion VOR JEDER MONATLICH ½-JÄHRLICH Reinigen FAHRT Schmieren Bremsen I, C Elektrik Lenkholm Batterie Keilriemen Federung I, L Reifen/Räder Alle Schraubverbindungen Gewährleistung Die Gewährleistungsbedingungen entnehmen Sie bitte dem beiliegenden Service- Checkheft. - Seite 16 www.herkules-motor.de...
