❱ 〉 〉 s p i r i t o f s p e e d ❱〉 〉
❱ 〉 〉 s p i r i t o f s p e e d ❱〉 〉
Bedienungsanleitung

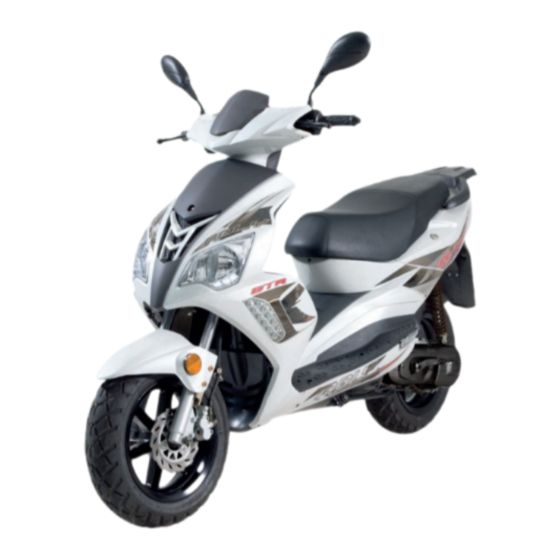

Herkules Motorroller
No ble
B l izza rd
Pa n th e r
AirTe c 1
S ilve rFox
®
Herkules Motor GmbH & Co. KG
Dörnbergstraße 27-29 +++ 34233 Fuldatal-Ihringshausen +++ Telefon: 0561 / 98186-0 +++ Fax 0561 / 98186-27
www.herkules-motor.de +++ info@herkules-motor.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HERKULES Noble
Inhaltszusammenfassung für HERKULES Noble
- Seite 1 B l izza rd Pa n th e r AirTe c 1 S ilve rFox ® Herkules Motor GmbH & Co. KG Dörnbergstraße 27-29 +++ 34233 Fuldatal-Ihringshausen +++ Telefon: 0561 / 98186-0 +++ Fax 0561 / 98186-27 www.herkules-motor.de +++ info@herkules-motor.de...
- Seite 2 Herkules Motor GmbH & Co. KG Bedienungsanleitung HERKULES Motorroller www.herkules-motor.de...
-
Seite 3: Einleitung
Herkules Motor GmbH & Co. KG Bedienungsanleitung HERKULES Motorroller Einleitung Sehr geehrter Kunde, Sie haben sich für einen HERKULES Motorroller entschieden. Wir möchten uns bei Ihnen für das entgegengebrachte Vertrauen bedanken. Damit lange Freude Ihrem Motorroller haben, bitten Sie, Bedienungsanleitung vor der Inbetriebnahme sorgfältig durchzulesen. -
Seite 4: Inhaltsverzeichnis
Herkules Motor GmbH & Co. KG Bedienungsanleitung HERKULES Motorroller Inhaltsverzeichnis EINLEITUNG ÜBERSICHT MODELLVARIANTEN TECHNISCHE DATEN SICHERES FAHREN GEWÄHRLEISTUNG TYPENSCHILDER BEDIENUNG INSTRUMENTE VOR DER FAHRT STARTEN DES MOTORS PFLEGEHINWEISE TECHNISCHE ÄNDERUNGEN, ZUBEHÖR UND ERSATZTEILE IMPORTEUR DE/AT/CH: HERKULES MOTOR GMBH & CO. KG DÖRNBERGSTRASSE 27-29... -
Seite 5: Übersicht
Herkules Motor GmbH & Co. KG Bedienungsanleitung HERKULES Motorroller Übersicht 1. Rückspiegel 11. Scheinwerfer 2. rechter Kombischalter 12. Tacho, Drehzahlmesser etc. 3. Gasgriff 13. Linker Kombischalter 4. Bremshebel Vorderradbremse 14. Bremshebel Hinterradbremse 5. Blinker vorne 15. Hauptständer 6. Sitzbank 16. Sitzbankschloss 7. - Seite 6 Herkules Motor GmbH & Co. KG Bedienungsanleitung HERKULES Motorroller Modellvarianten 1 Noble 50 Thunder Bike 50 www.herkules-motor.de...
-
Seite 7: Modellvarianten
Herkules Motor GmbH & Co. KG Bedienungsanleitung HERKULES Motorroller Modellvarianten 2 Panther 50 Air Tec 1 (LC) www.herkules-motor.de... - Seite 8 Herkules Motor GmbH & Co. KG Bedienungsanleitung HERKULES Motorroller Modellvarianten 3 Silver Fox 50 Blizzard GTA 50 www.herkules-motor.de...
-
Seite 9: Technische Daten
Herkules Motor GmbH & Co. KG Bedienungsanleitung HERKULES Motorroller Technische Daten Thunder Bike 50 1780mm Getrenntschmierung Länge über Alles Schmierung 675mm 2-Takt Breite über Alles Motor 2,26 kW / 6750UpM 1160mm Höhe über Alles Leistung 12V / 3Ah E-Start & Kickstarter... - Seite 10 Herkules Motor GmbH & Co. KG Bedienungsanleitung HERKULES Motorroller Technische Daten Panther 50 1730mm Getrenntschmierung Länge über Alles Schmierung 710mm 2-Takt Breite über Alles Motor 2,26 kW / 6750UpM 1270mm Höhe über Alles Leistung 12V / 3Ah E-Start & Kickstarter...
-
Seite 11: Sicheres Fahren
Herkules Motor GmbH & Co. KG Bedienungsanleitung HERKULES Motorroller Sicheres Fahren Um das Fahrzeug fahren zu können, müssen alle vom Gesetzgeber vorgeschriebenen Voraussetzungen gegeben sein (Führerschein, erforderliches Alter, psychophysische Fähigkeit, Versicherung, Kennzeichen u. s. w.). Vor dem Fahren empfehlen wir Ihnen, sich mit dem Fahrzeug auf Straßen mit wenig Verkehr und/ oder auf Privatbesitz langsam einzufahren. -
Seite 12: Typenschilder
Herkules Motor GmbH & Co. KG Bedienungsanleitung HERKULES Motorroller Typenschilder Schlüsselnummer Bitte notieren Sie sich Ihre Schlüsselnummer (siehe Abbildung), durch Angabe Ihrer Schlüsselnummer ist möglich Schlüssel Ihren HERKULES Fachhändler nachzubestellen. Schlüsselnummer Motornummer Notieren Sie die Motornummer die sich auf dem Motorblock befindet (siehe Abbildung), hierdurch wird die Ersatzteilbestellung durch Ihren Fachhändler... -
Seite 13: Bedienung
Herkules Motor GmbH & Co. KG Bedienungsanleitung HERKULES Motorroller Bedienung Zündschloss 1. Zwischen der „on” “off” Stellung befindet sich die Neutral/ Leerlauf Stellung, welche der Prüfung des Ölstands (2-Taktöl) dient. Falls die Öllampe in dieser Stellung nicht aufleuchtet, setzten sie sich bitte mit ihrem HERKULES Fachhändler in Verbindung. - Seite 14 Vorgang und betätigen Sie den Anlasser und Kickstarter abwechselnd. Sollte der Motor dann noch immer nicht starten, suchen sie bitte Ihren HERKULES Händler auf. 8. Bei kalten Motor bitte den Motor schonend „warm fahren“, Ihr Motor wird es Ihnen...
-
Seite 15: Erste Hilfe
Herkules Motor GmbH & Co. KG Bedienungsanleitung HERKULES Motorroller Batterie & Sicherung Bei der verbauten Batterie handelt es sich um eine Wartungsfreie „MF“ Batterie. 1. Die Batterie darf nur mit einem Elektronisch geregelten Ladegerät aufgeladen werden. Verwendung eines Handelsüblichen Ladegerät wird die Batterie zerstört. -
Seite 16: Instrumente
Herkules Motor GmbH & Co. KG Bedienungsanleitung HERKULES Motorroller Instrumente www.herkules-motor.de... - Seite 17 Herkules Motor GmbH & Co. KG Bedienungsanleitung HERKULES Motorroller Kilometerzähler; zeigt die gefahrenen Kilometer an. Tankanzeige; zeigt Ihnen den Tankinhalt (Kraftstoff) an Tachometer, zeigt Ihnen die momentan gefahrene Geschwindigkeit an.
-
Seite 18: Vor Der Fahrt
Herkules Motor GmbH & Co. KG Bedienungsanleitung HERKULES Motorroller Vor der Fahrt Prüfen Sie die folgenden Punkte vor dem Fahrtantritt. Bauteil Prüfung Lenker/Rückspiegel Leichte Beweglichkeit, festen Sitz der Bauteile prüfen Bremsen Funktion kontrollieren Reifen Luftdruck prüfen / auf Beschädigungen prüfen Kraftstoff Ausreichende Füllmenge überprüfen... - Seite 19 Herkules Motor GmbH & Co. KG Bedienungsanleitung HERKULES Motorroller Armaturen links Schalter für den Blinker Blinker rechts Blinker links Knopf eindrücken um Blinker auszuschalten. Schalter Frontscheinwerfer Fernlicht Abblendlicht Hebel der Hinterradbremse ...
- Seite 20 Herkules Motor GmbH & Co. KG Bedienungsanleitung HERKULES Motorroller Bremsflüssigkeit Füllstand Bremsflüssigkeit für Vorderradbremse sollte niemals unter den Minimum- Füllstand fallen. Zuvor muss Bremsflüssigkeit aufgefüllt werden. Suchen Sie Ihrem Fachhändler auf und lassen Sie die Bremsanlage und den Flüssigkeitsstand kontrollieren und nachfüllen.
- Seite 21 Herkules Motor GmbH & Co. KG Bedienungsanleitung HERKULES Motorroller Öltank Beim Aufleuchten der Ölkontroll-Leuchte muss Öl nachgefüllt werden. Der Öltank befindet sich hinter der Wartungsklappe unterhalb der Sitzbank, beim Modell Blizzard unter dem Helmfach. Verwenden Sie nur vollsynthetischen 2-Takt Öl.
- Seite 22 Herkules Motor GmbH & Co. KG Bedienungsanleitung HERKULES Motorroller Federweg einstellen (nicht bei allen Modellen) Einstellring mit einem speziellen Hakenschlüssel nach rechts (= härtere Federung) oder nach links (=weichere Federung) drehen. Es stehen 5 verschiedene Federungsstufen, von weich bis hart, zur Verfügung.
-
Seite 23: Schmierplan
Herkules Motor GmbH & Co. KG Bedienungsanleitung HERKULES Motorroller Fehlersuche DER MOTOR STARTET NICHT Ist der Zündschlüssel im Zündschloss und auf der ON-Position? Ist genügend Kraftstoff im Tank? Ist der Bremshebel gezogen, während Sie den Startknopf drücken? ... - Seite 24 Herkules Motor GmbH & Co. KG Bedienungsanleitung HERKULES Motorroller Zum Waschen ausschließlich einen weichen Schwamm und klares Wasser verwenden. Nur mit einem weichen Tuch oder Leder nachpolieren Lassen Sie Ihren Roller nicht unnötig im Regen stehen. Lagern Sie Ihr Fahrzeug in ...
-
Seite 25: Technische Änderungen, Zubehör Und Ersatzteile
Sollen technische Änderungen vorgenommen werden, sind unsere Richtlinien zu beachten. Damit wird erreicht, dass keine Schäden am Fahrzeug entstehen, die Betriebssicherheit erhalten bleiben und die Änderungen zulässig sind. Der Herkules- Fachhändler führt diese Arbeiten gewissenhaft aus, Vor dem Kauf von Zubehör und vor allen technische Änderungen sollte stets eine Beratung durch einen Fachhändler erfolgen. - Seite 26 Herkules Motor GmbH & Co. KG Bedienungsanleitung HERKULES Motorroller Notizen: _______________________________________________________________________ _______________________________________________________________________ _______________________________________________________________________ _______________________________________________________________________ _______________________________________________________________________ _______________________________________________________________________ _______________________________________________________________________ _______________________________________________________________________ _______________________________________________________________________ _______________________________________________________________________ _______________________________________________________________________ _______________________________________________________________________ _______________________________________________________________________ _______________________________________________________________________ _______________________________________________________________________ _______________________________________________________________________ _______________________________________________________________________ _______________________________________________________________________ _______________________________________________________________________ _______________________________________________________________________ _______________________________________________________________________ _______________________________________________________________________ _______________________________________________________________________ _______________________________________________________________________ _______________________________________________________________________ _______________________________________________________________________ _______________________________________________________________________ _______________________________________________________________________ _______________________________________________________________________ _______________________________________________________________________...
-
Seite 28: Herkules Motor Gmbh & Co. Kg
Herkules Motor GmbH & Co. KG Dörnbergstraße 27-29 +++ 34233 Fuldatal-Ihringshausen +++ Telefon: 0561 / 98186-0 +++ Fax 0561 / 98186-27 www.herkules-motor.de +++ info@herkules-motor.de...
