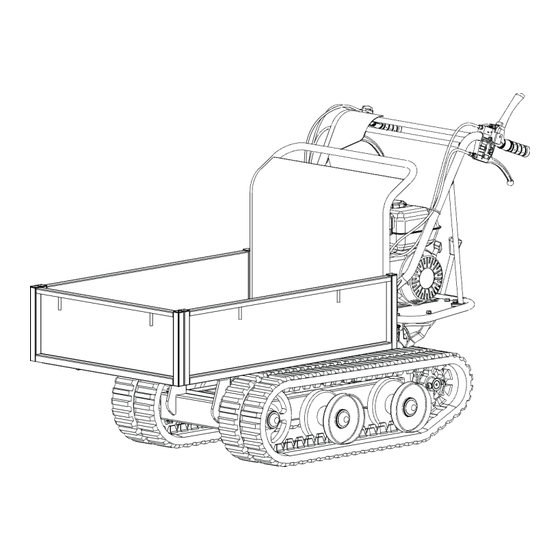

Minitransporter für jeden Boden geeignet
Modellnummer:
SERIENNUMMER:
Die Modellnummer und die Seriennummer finden Sie auf der Hauptetikette.
Sie sollten die beiden für die zukünftige Verwendung aufbewahren.
Lesen Sie sorgfältig diese Anleitung durch, bevor Sie das Gerät verwenden.
BEDIENUNGSANLEITUNG
GeoPorter 330E
FÜR IHRE SICHERHEIT
Bewahren Sie dieses Handbuch zum späteren
Nachschauen
Originale Bedienungsanleitung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Geotech PRO LINE GeoPorter 330E
Inhaltszusammenfassung für Geotech PRO LINE GeoPorter 330E
- Seite 1 Bewahren Sie dieses Handbuch zum späteren Nachschauen Originale Bedienungsanleitung Minitransporter für jeden Boden geeignet BEDIENUNGSANLEITUNG Modellnummer: GeoPorter 330E SERIENNUMMER: Die Modellnummer und die Seriennummer finden Sie auf der Hauptetikette. Sie sollten die beiden für die zukünftige Verwendung aufbewahren. FÜR IHRE SICHERHEIT Lesen Sie sorgfältig diese Anleitung durch, bevor Sie das Gerät verwenden.
-
Seite 2: Einleitung
TECHNISCHES INHALT DATENBLATT Artikelnummer 09710 Einleitung Motor 196cc,6.5HP Übertragung 3F+1R Beschreibung Tragfähigkeit 300 kg Sicherheitssymb Kastenlänge 907-1040 mm Kastenbreite 600-860 mm Allgemeine Sicherheitsnormen Kastentiefe 204 mm Normen und Verfahren Inhalt Raupenbreite 180 mm bereitgestellt 103 dB(A) (K= 3 Garantierter Schallleistungspegel dB(A) (LwA) Montage... - Seite 3 Halten Sie fern von heißen Bestandteile der Maschine. All Terrain Minitransporter...
-
Seite 4: Sicherheit
Tragen Sie geeignete Kleidung. Schwere, lange Rauchen Sie nicht und lassen Hosen, Stiefel und Handschuhe tragen. Tragen Sie keine lose Kleidung, kurze Hosen und Schmuck aller Art. Binden Sie Sie keine offenen Flamme in langes Haar über den Schulter zusammen. Halten Sie Haare, der Nähe der Maschine. - Seite 5 Wenn es füllt oder leert den Kraftstofftank, Verwenden Sie Die Einstellungen des Drehzahlreglers nicht ändern, nicht einen Behälter für die Lagerung von Kraftstoff in einer sauber einmal den Motor Drehzahl laufen lassen. Der Regler steuert und gut belüftete Außenumgebung machen. Beim Hinzufügen die maximale Betriebsgeschwindigkeit des Motors unter den von Brennstoff oder während das Gerät im Betrieb ist, Bedingungen der Sicherheit.
-
Seite 6: Sicherheitshinweise
Lassen Sie die Maschine durch qualifizierte Personal Es muss darauf geachtet werden, wenn auf reparieren, die nur von identischen Ersatzteile und einem gefrorenen Boden arbeitet das Auto Original-Stücke verwenden macht. Dadurch wird die rutschen könnte Wartung der Maschine Sicherheit gewährleisten. Wenn möglich, vermeiden auf dem Bett eines Flusses fahren, auf Böden mit zerkleinerter Stein, Stahl / Beton, verdichteter Boden, Stämmen, usw., kann zu... -
Seite 7: Lieferung
Lieferung Der minitransporter kommt teilmontiert und wird in sorgfältig verpackt Packungen geliefert. Nachdem alle Stücke aus der Verpackung entfernt worden, sollten Sie haben: 1. Hauptrahmen 2. Lenkstange Montage 3. Griff 16*238*1 4. Klappen 4*35*2 5. Seite erweiterbar 6. Motorschutz 7. Seite erweiterbar 8. - Seite 8 Richten Sie die Lenkerbefestigungslöcher mit der Halterung und fixieren jeweils mit der Scheibe, Unterlegscheibe jede Schrauben M10x20.Sichern Lenkerhalterung Motorbrücke einer Unterlegscheibe, Unterlegscheibe und M8x25 Sechskantschraube. Legen Sie die Bodenplatte in der Halterung. Richten Sie die Löcher mit der Halterung. Legen Sie eine Schraube durch die Löcher und Befestigen jeder Seite mit einer Unterlegscheibe und einem Splint Sicherheits Platzieren den Unterfahrschutz in der Befestigungsklammer...
- Seite 9 Legen dehnbaren Seiten Befestigungsschlitzen Bodenplatte angeordnet und ziehen diese an der Unterseite mit zwei Zapfen L und Nutmuttern. Motoröl Füllen Sie Motoröl nach dem Wartungsprogramm. All Terrain Minitransporter...
-
Seite 10: Mit Dem Gerät Vertraut Machen
Mit dem Gerät vertraut machen Eigenschaften und Schaltungen Motoschalter Gashebel Rechter Hebel für die Lenkung Überprüfung der Kupplung Kupplungshebel Steuerhebel linker Hebel für die Kasten Hebel für die Motorschalter Gashebel die Geschwindigkeit des Motors überprüfen. Das Gashebel auf Der Motorschalter startet und stoppt die niedriger Geschwindigkeit (L) oder hohe Geschwindigkeit (H) Gängeauswahl Griff Zündanlage. - Seite 11 Kipp-Griff Platzieren Sie die Gashebel am Lenker in einer Zwischenstellung . Dieser prüft den Kippvorgang. Ziehen Sie den Griff nach den Startergriff festgreifen und ziehen oben um die Kasten zu heben. Ziehen Sie den Neigungs Sie das Seil für eine kurze Strecke, bis Sie Griff nach unten in seine ursprüngliche Position zu bringen.
-
Seite 12: Wartung
Wenn die Maschine an einem steilen Hang gestoppt wird, Kupplungseinstellung müssen Sie einen Keil gegen eine der Raupen platzieren Da die Kupplung abgenutzt wird, kann der Hebel sich eine breitere Öffnung haben, so ist die Verwendung ungünstig. Dies bedeutet, dass es notwendig ist, um Leerlauf das Kabel zu justieren, den Kupplungshebel in seine Bringen Sie den Gashebel auf „LANGSAM“... -
Seite 13: Motorwartung
der Abstand größer ist, gehen Sie wie folgt vor 1. Lösen der Verriegelungsbolzen A und B, wie gezeigt gezeigt in der Figur lose Raupe verlassen Unter Verwendung des Neigungshandgriff für den Löffel Locker genug. Kippen und sie auf Blöcke oder Träger ausgewählt entsprechend dem Körpergewicht. - Seite 14 Lagern Sie in einer trockenen und sauberen Verwenden Sie saubere Tücher das Äußere der Maschine zu reinigen und halten Sie die Lüftungsöffnungen frei Umgebung, mit einer guten Belüftung. von Hindernissen . Verwenden Sie keine scharfen Reinigungsmittel Verwenden keine Maschine haltigen oder Erdölbasis, wenn die Kunststoffteile zu Brennstoff in einer nicht belüfteten Umgebung reinigen.
-
Seite 15: Ersatzteilliste
ERSATZTEILLISTE All Terrain Minitransporter... - Seite 16 Dump Box Getriebe Allterrainminitransporter...
-
Seite 17: Seriennummer
Speichern Sie dieses Handbuch für zukünftige Referenz Originalbetriebsanleitung 11.3 m/s2 k=1.5 m/s2 92 dB(A) k=3 dB(A) Model number 09710 Bedienungsanleitung SERIENNUMMER Beide Modellnummer und Seriennummer befindet sich auf dem Hauptetikett. Sie sollten Aufzeichnungen Beide an einem sicheren Ort für die zukünftige Verwendung Ihre Sicherheit.
