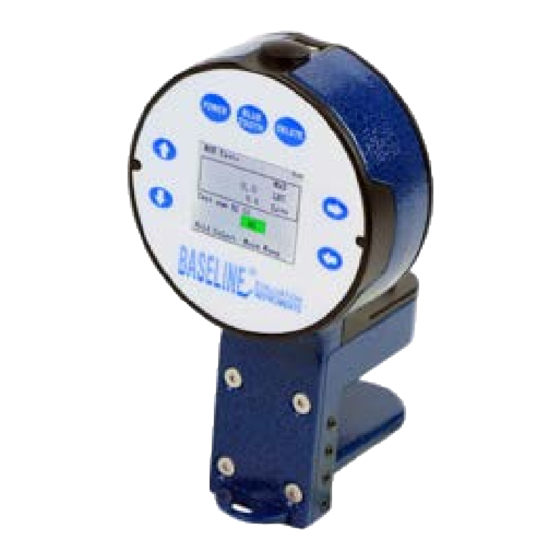

FEI Baseline BIMS Bedienungsanleitung

Hand- und fingerdynamometer digital
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
BIMS™ digital (Kraftmessgerät)
Hand- und Fingerdynamometer (5 Positionen)
digitaler Hand-
dynamometer
Fabrication Enterprises Inc.
250 Clearbrook Road, Suite 240
Elmsford, NY 10523 (USA)
tel: +1-914-345-9300 • 800-431-2830
fax: +1-914-345-9800 • 800-634-5370
FabEnt.com
Bedienungsanleitung
digitaler Finger-
dynamometer
certificate #: 0087352
EVALUATION
EC REP
Authorized CE representative:
AJW Technology Consulting GmbH Königsallee 106
40215 Düsseldorf (Germany)
Inhaltsverzeichnis
loading

Verwandte Anleitungen für FEI Baseline BIMS

Inhaltszusammenfassung für FEI Baseline BIMS

  • Seite 1 EVALUATION BIMS™ digital (Kraftmessgerät) Hand- und Fingerdynamometer (5 Positionen) Bedienungsanleitung digitaler Hand- dynamometer digitaler Finger- dynamometer Fabrication Enterprises Inc. EC REP 250 Clearbrook Road, Suite 240 Elmsford, NY 10523 (USA) Authorized CE representative: tel: +1-914-345-9300 • 800-431-2830 AJW Technology Consulting GmbH Königsallee 106 fax: +1-914-345-9800 •...

  • Seite 2: Baseline® Bims™ Digital (Kraftmessgerät) Hand- Und Fingerdynamometer Digital (5 Positionen)

    Baseline® BIMS™ digital (Kraftmessgerät) Hand- und Fingerdynamometer digital (5 Positionen) Die Baseline® BIMS™-Dynamometer verfügen über einen verstellbaren Griff für 5 Positionen (Handgriff bzw., Fingerschlüsselgriff), so dass die Dynamometer für alle Hand- bzw. Finger- größen geeignet sind und Tests in verschiedenen Griffpositionen ermöglichen. Sie zeichnen genaue und wiederholbare Messungen der Hand- oder Fingerkraft digital auf.
  • Seite 3 Prüfprotokolle ● Max Force Test (Live-Test): Er zeigt die Kraftmesswerte und den Maximalwert in Echtzeit an. Das Testergebnis wird nicht gespeichert. (Gleich einer aktuellen Testung mit einer hyd- raulischen Kraftmessung) ● Schnelltest: Zeigt die Kraftmesswerte in Echtzeit sowie den Maximalwert an (das Ergebnis wird gespeichert = zeitgesteuert Ein/Aus).

  • Seite 4: Funktionen

    Informationen / Hauptmenü ● Halten Sie die Einschalttaste 5 Sekunden gedrückt, bis sich das Gerät einschaltet. Darauf- hin wird der Informationsbildschirm des Geräts angezeigt (1a, 1b oder 1c), auf dem die Geräteversion, der Modus (Modell) und die SN (Seriennummer) aufgeführt sind. Drücken Sie anschließend SELECT, um das Hauptmenü...

  • Seite 5: Benutzung Der Up / Down Taste

    Informationen / Hauptmenü Informationen auf dem Bildschirm Baseline BIMS Grip Baseline BIMS Grip Baseline BIMS Grip Version: Version: Version: Mode: Functional Mode: Clinic Mode: Deluxe G07161100001 G07161100522 G07161100624 Drücke „SELECT“ um zu starten Drücke „SELECT“ um zu starten Drücke „SELECT“ um zu starten...

  • Seite 6: Überprüfung / Kalibrierung Des Dynamometers

    Überprüfung / Kalibrierung des Dynamometers ● Zur Überprüfung der Genauigkeit von Hand- und Finger-dy- namometern (elektronisch, hydraulisch oder federbetätigt) ver- wenden Sie am besten das BIMS-Prüfgerät (12-0347) oder ein gleichwertiges Gerät für Dynamometer und Prüfstände. ● Befestigen Sie den Dynamometer am Stativ, damit dieser sich bei Krafteinwirkung nicht bewegt.

  • Seite 7: Verwendung Des Lade- / Datenkabels

    Verwendung des Lade- / Datenkabels Um den Transformator zum Betrieb des Dynamometers und / oder zum Laden des Akkus (9V, 600mAh, 6F22) zu verwenden, stecken Sie einfach das Lade- / Datenkabel (Micro-USB) in die Steckerbuchse am Kopf der Leistungsbremse und das andere Ende (USB-A) in den Transfor- mator.

  • Seite 8: Clinic Und Deluxe Modelle

    Clinic und Deluxe Modelle Zugang zu den Testprotokollen / Ergebnissen / Monitor Alle Vorgänge beginnen auf dem Bildschirm im Hauptmenü (3a). Verwenden Sie im Hauptme- nü den Pfeil “DOWN”, um Tests zu markieren und drücken anschließend “SELECT”. Auf dem Bildschirm wird die ID-Einstellung angezeigt. Drücken Sie auf “SELECT” und schalten Sie mit den Tasten “ON”...

  • Seite 9: Zugang Zu Testprotokollen

    Clinic und Deluxe Modelle Zugang zu Testprotokollen Main Menu Max Force Test Tests Results Settings Nachdem Sie die ID der Testperson ausgewählt haben (siehe Seite 8), drücken Sie AUSWAHL (SELECT) und verwenden Sie die Abwärts-Taste (DOWN), um START zu markieren. (3b, 3c, 3d).
  • Seite 10 Clinic und Deluxe Modelle Max Force Test / Live Test Dieser Test zeigt die Kraft in Echtzeit an und gibt den Höchstwert in Pfund und Kilogramm wieder. Drücken Sie SELECT, um zu starten (4b) und führen den Test durch. Die Ergebnisse werden in lbs und kg angezeigt.
  • Seite 11 Clinic und Deluxe Modelle Max Force Test / Live Test Max Force Test Max LBS Live LBS Max KG Live KG Drücke „DELETE“ um zu löschen Max Force Test Max LBS Live LBS Max KG Live KG Drücke „LEFT“ für Zurück oder „DELETE“...
  • Seite 12 Clinic und Deluxe Modelle Quick Test (QCK) Dieser Schnelltest ist derselbe wie der Max Force / Live Test, außer dass der Schnelltest zeitlich begrenzt ist und die Patienteneinstellungen und Versuchswerte gespeichert werden können. Er zeigt die zeitlich begrenzten Kraftmesswerte in Echtzeit an und speichert den Spitzenwert. Verwenden Sie die Tasten Auf und Ab (UP und DOWN), um die jeweilige Option zu markieren und drücken Sie SELECT, um die Testdetails einzugeben (5c, 5d): Test (sec) = Testzeit einge- ben / Hand = rechte oder linke Hand (LEFT or RIGHT Hand) eingeben.
  • Seite 13 Clinic und Deluxe Modelle Quick Test / Schnell Test (QCK) 5c (Pinch Dynamometer) 3d (Grip Dynamometer) Quick Test Quick Test Subject ID: 00003 Subject ID: 00003 Test (sec): Test (sec): Hand: Right Hand: Right Level: Level: Type: START START 5f (Pinch Dynamometer) Quick Test Tests Subject ID:...

  • Seite 14: General Strength Test / Allgemeine Kraftmessung (Gst)

    Clinic und Deluxe Modelle General Strength Test / Allgemeine Kraftmessung (GST) Bei der allgemeinen Kraftmessung (GST) muss die Testperson 3 Kraftversuche durchführen. Von diesen Versuchen werden die 3 Spitzenwerte (6e) und die statistischen Werte, Mittelwert, SD (Standardabweichung) und COV (Variationskoeffizient) (6f) angezeigt und gespeichert. Verwenden Sie die Tasten Auf und Ab (UP und DOWN), um die Option zu markieren und drü- cken Sie SELECT, um die Testdetails einzugeben.
  • Seite 15 Clinic und Deluxe Modelle General Strength Test / Allgemeine Kraftmessung (GST) General Strength General Strength Subject ID: 00033 Max LBS Test (sec): Live LBS Rest (sec): Hand: Right Test No. 1 of 3 Level: Type: Drücke „DELETE“ um ab zubrechen START 6e (Höchstwerte / Ergebnis) 6f (Statistische Mittelwerte)
  • Seite 16 Deluxe Modelle Rapid Exchange Test / Schneller Wechsel Test (RET) Beim Rapid Exchange Test (RET) führt die Testperson 6 Kraftversuche (abwechselnd mit bei- den Händen) in der gleichen Greiffposition durch. Die Spitzenwerte (7e) und die statistischen Messwerte, Mittelwert, SD und COV (7f) werden angezeigt und gespeichert. Verwenden Sie die Tasten Auf und Ab (UP und DOWN), um die jeweilige Option zu markieren und drücken Sie SELECT, um die Testdetails einzugeben (7b).
  • Seite 17 Deluxe Modelle Rapid Exchange Test (RET) Rapid Exchange Test Rapid Exchange Test Subject ID: 00035 Max LBS Test (sec): Live LBS Level: Type: Test No. R1 Drücke „DELETE“ um ab zubrechen START 7e (Höchstwerte / Ergebnis) Rapid Exchange Test Rapid Exchange Results SID: 35-2 Date: 2/20/2020 Max LBS...
  • Seite 18 Deluxe Modelle Modified Maximum Voluntary Effort Test (MMVE) Beim Modified Maximum Voluntary Effort Test (MMVE) führt der Patient jeweils 5 Kraftversuche pro Hand durch, d.h. einen Versuch in jeder Griffposition (oder 10 Versuche mit jeweils 2 Ver- suchen in jeder Griffposition = 1 linke Hand, 1 rechte Hand). Die Spitzenwerte an jeder Position werden angezeigt und gespeichert.
  • Seite 19 Deluxe Modelle Modified Maximum Voluntary Effort Test (MMVE) MMVE Test MMVE Test Max LBS Max LBS Live LBS Live LBS Test No. R1 G1 Switch Grip&Hand STOP Drücke „SELECT“ für weiter Drücke „DELETE“ um ab zubrechen Drücke „DELETE“ um ab zubrechen 8e (Höchstwerte / Ergebnis) Test Complete MMVE Test...
  • Seite 20 Deluxe Modelle Maximum Voluntary Effort Test (MVE) Beim Maximum Voluntary Effort Test (MVE) führt die Testperson 15 Versuche durch, d.h. 3 Versuche an jeder Griffposition (oder 30 Versuche = 6 Versuche an jeder Griffposition = 3 linke Hand und 3 rechte Hand). Die Spitzenkraftmesswerte für jeden der drei Versuche, jeder Griff- position (9f) werden zusammen mit den statistischen Ergebnissen für Mittelwert, SD und COV (9g, 9h, 9i) angezeigt, bzw.
  • Seite 21 Deluxe Modelle Modified Maximum Voluntary Effort Test (MMVE) MVE Test MVE Test MVE Test Subject ID: 00034 Max LBS Max LBS Test (sec): Live LBS Live LBS Rest (sec): Hand: Both Test No. R1 G1 Switch Hand STOP Type: Drücke „SELECT“ für weiter START Drücke „DELETE“...
  • Seite 22 Deluxe Modelle Fatigue Test (Work Test / Arbeitstest) Beim Ermüdungstest (Arbeitstest) führt die Testperson einen längeren Krafttest auf Zeit durch. Die angezeigten Ergebnisse sind die über diesen Zeitraum aufgebrachte Arbeitsleistung (11d) und die in jedem Zeitsegment geleistete Arbeit (11e). Je nach der Anzahl der gewählten Seg- mente können mehrere Bildschirme mit den Segmentergebnissen angezeigt werden.
  • Seite 23 Deluxe Modelle Fatigue Test (Work Test / Arbeitstest) Fatigue Test Fatigue Test Results SID: 35-3 Date:2/21/2020 Max LBS Test (sec): 10.0 Live LBS Segment: Hand: Right Level: 1 Time remaining (sec) Total Work: 52.54 LBS*s xxx x Unit Work: 10.51 LBS*s Drücke „DELETE“...

  • Seite 24: Ergebnisse Auf Dem Bildschirm / Monitor Anzeigen

    Clinic und Deluxe Modelle Ergebnisse auf dem Bildschirm / Monitor anzeigen Rufen Sie über View Result im Hauptmenü die Ergebnisse auf dem Monitor auf (Main Menu / Result) (12c) oder gehen Sie über Testoptionen, um sich aktuelle oder vorherige Ergebnisse aufzurufen (Test Option / View Results / Past Results) (12d, 12e).
  • Seite 25 Clinic und Deluxe Modelle Ergebnisse auf dem Bildschirm / Monitor anzeigen Test Options Main Menu Repeat Same Test Max Force Select Different Test Test View Results Tests Main Menu Results Settings Results Archive Test Results Search by: Last Results Newest to Oldest Past Results Oldest to Newest Date...

  • Seite 26: Die Normen Der Greifkraft Von Erwachsenen (Lbs)

    Die Normen der Greifkraft von Erwachsenen (lbs) In einer kürzlich durchgeführten Studie wurde festgestellt, dass die Normdaten zwi- schen Baseline®- und Jamar®-Geräten austauschbar sind. Dr. Virgil Mathiowetz weist in seiner Studie darauf hin, dass “Personen”, die den Baseline®-Dynamome- ter verwenden, berechtigt sind, die mit dem Jamar®-Dynamometer gesammelten normativen Daten zu verwenden! Bei jedem Test der Greifkraft saß...
  • Seite 27 Dominante Griffstärke (kg) 60.0 55.2 54.9 54.8 54.3 Frauen Männer 53.0 51.5 49.8 47.3 50.0 45.9 41.3 40.7 40.0 35.7 34.2 33.8 33.6 31.9 31.9 29.8 29.8 28.5 28.2 30.0 26.0 25.0 22.5 22.5 19.3 20.0 10.0 20-24 25-29 30-34 35-39 40-44 45-49...

  • Seite 28: Die Normen Der Fingergreifkraft

    Die Normen der Fingergreifkraft: Der 5-Positionen-Finger-Dynamometer wird insbesondere zum Messen des 2- / 3-Punkt-Griffs verwendet. Er ist für die Pfund und Kilogramm Kraftmessung kalibriert. Führen Sie die Mes- sung mit der Auflagefläche des Messgeräts (“gehalten”) mit dem Daumen und Finger(n) aus. Wird die Kraft weiter in Richtung der Spitze der Auflagefläche ausgeübt, sind höhere Mess- werte zu erwarten.
  • Seite 29 Dreipunktgriff Normen (LBS) Normen für die Fingerkraftmessung / Dreipunktgriff für Erwachsene im Level 1 (ohne Adaption 2 – 5) – Angabe in Kilogramm Männer Frauen Alter Hand mittel niedrig-hoch mittel niedrig-hoch dominant 12.07 2.40 8.2 - 20.4 7.80 1.04 6.4 - 10.4 20-24 nicht-dominant 11.66...
  • Seite 30 Spitzgriff Normen (LBS) Normen für die Fingerkraftmessung / Spitzgriff für Erwachsene im Level 1 (ohne Adaption 2 – 5) – Angabe in Kilogramm Männer Frauen Alter Hand mittel niedrig-hoch mittel niedrig-hoch dominant 8.16 1.36 4.9 - 10.4 5.03 0.95 3.6 - 7.2 20-24 nicht-dominant 7.71...
  • Seite 31 Schlüsselgriff Normen (LBS) Normen für die Fingerkraftmessung / Schlüsselgriff für Erwachsene im Level 1 (ohne Adaption 2 – 5) – Angabe in Kilogramm Männer Frauen Alter Hand mittel niedrig-hoch mittel niedrig-hoch dominant 11.79 1.59 9.5 - 15.4 7.98 0.91 6.4 - 10.4 20-24 nicht-dominant 11.25...

  • Seite 32: Gespeicherte Daten Löschen

    Elmsford, NY 10523 (USA) Authorized CE representative: tel: +1-914-345-9300 • 800-431-2830 AJW Technology Consulting GmbH Königsallee 106 fax: +1-914-345-9800 • 800-634-5370 40215 Düsseldorf (Germany) FabEnt.com certificate #: 0087352 In cooperation with Baseline and BIMS are trademarks of Goldberg. ©2020 FEI, all rights reserved.
