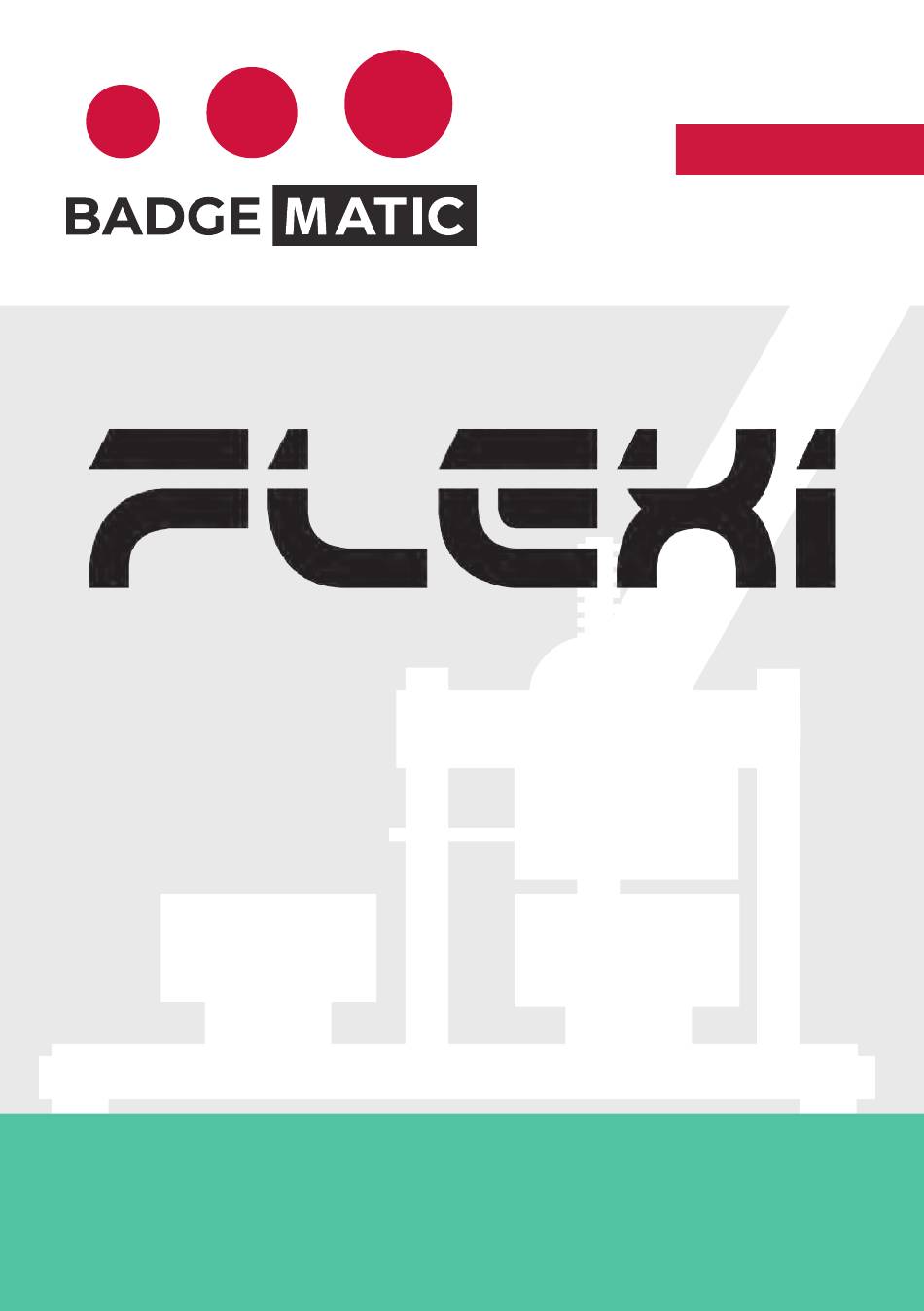

- Seite 1 Deutsch Buttonmaschine Bedienungsanleitung Badgematic Button GmbH Telefon: +49(0)234-962906-0 Industriestraße 59-61 Telefax: +49(0)234-962906-19 44894 Bochum info@badgematic.de Germany www.badgematic.de...
-
Seite 2: Inhaltsverzeichnis
INHALT 1. Vorbereitungen 2. Buttons machen 04-05 Die Maschine Badgematic-Material zurechtlegen Wichtig vor dem Start: 06-07 Hutmuttern & Stempel Unterstempel 1 befüllen 08-09 Wichtig vor dem Start: Unterstempel 2 befüllen Die Papiereinlage & Verwendung von Stoff & 1. Bearbeitung Badge Designer 2. - Seite 3 Herzlichen Glückwunsch zu deiner neuen Buttonmaschine! Lies dir diese Bedienungsanleitung bitte in Ruhe durch, bevor du loslegst.
-
Seite 4: Vorbereitungen
VORBEREITUNGEN Die Maschine Deutsch... - Seite 5 Unterstempel 2 Gummigriff Umsetzer Spannstift Oberstempel (oberer Teil) Oberstempel (unterer Teil) Hutmutter Unterstempel 1 Brücke Grundplatte Flexi-Halterung Distanzbolzen Hubbolzen Schwenkplatte Deutsch...
-
Seite 6: Wichtig Vor Dem Start
WICHTIG: VOR DEM START Hutmuttern nicht anfassen!!! Die 4 Hutmuttern und die darunter liegenden Kugelschrauben dürfen nicht verstellt oder gar entfernt werden! Am besten gar nicht anfassen! Finger weg! Diese Vorrichtung ist für den richtigen Halt der Stempelsätze verantwort- lich. Sie müssen gut halten, aber auch einfach getauscht werden können. Vor der Auslieferung sind die Kugelschrauben in unserer Werkstatt dafür perfekt justiert worden. -
Seite 7: Transport
Vorsicht mit den Stempelsätzen!! Die Innenteile der Stempelsätze sind aus Aluminium und daher sehr weich und empfindlich. Du musst sie unbedingt mit Vorsicht behan- deln. Vor allem den Oberstempel. Macken im Oberstempel beein- trächtigen die Funktion. Niemals den Hebel ziehen, wenn Ober-und Unterstempel nicht genau übereinander stehen!!! Und auf keinen Fall fallen lassen. -
Seite 8: Die Papiereinlage
WICHTIG VOR DEM START Die Papiereinlage: 80-90g starkes „normales“ Kopierpapier Durchmesser Papiereinlage = Foliendurchmesser Papier immer ganz sauber und rund ausschneiden, am besten mit einem Kreisschneider oder einer Papierstanze. Grundsätzlich KANNST du auch anderes, dickeres oder dünneres Papier verwenden oder anderes Material, zum Beispiel Stoff, Ge- schenkpapier, sogar Laub-Blätter usw... -
Seite 9: Weitere Tipps
WEITERE TIPPS Verwendung von Stoff Erfahrungsgemäß eignen sich für die Buttonproduktion so gut wie alle Stoffarten außer sehr dicke, unflexible Stoffe, Wollstoffe oder Stoffe mit hohem Stretch-Anteil. Allerdings gibt es bei Stoffen eine so große Vielzahl, dass auch hier gilt: Im Zweifelsfall ausprobieren. -
Seite 10: Erste Schritte
Karton liegenden Gummigriff in den Betätigungshebel. Stempelsatz einsetzen Stell die Buttonmaschine so vor dich auf den Tisch, dass die Grundplatte vertikal zu dir steht. Dreh die Schwenkplatte so, dass sie horizontal zu dir steht und du das Wort „Flexi“ richtig herum lesen kannst. Deutsch... - Seite 11 Spannstift Stift Halterungsstift Nimm den Oberstempel: Er besteht aus zwei Teilen, dem oberen Teil und dem unteren Teil mit den zwei Spannstiften. Bevor du ihn ein- setzt, musst du die beiden Teile in die richtige Position bringen: Der obere Teil ist beweglich. Dreh ihn so, dass die darin eingelassenen Stif- te genau in den Löchern verschwinden, wenn du die beiden Teile zu- sammen führst.
- Seite 12 Bring den Halterungsstift in die richtige Position bis er sich genau in die- ser Führung befindet und drück den Ober- stempel nach oben, bis es Klick macht. Drück währenddessen am besten mit den beiden Daumen von oben gegen die Flexi-Halterung des Oberstempels. Deutsch...
- Seite 13 Der Rest ist ein Kinderspiel: Ein- fach die beiden Unterstempel in die Löcher in der Schwenkplatte einsetzen. Achtung: Achte darauf, dass der Unterstempel mit der 1 auf Posi- tion 1 ist und die 2 entsprechend auf 2. Das wird oft falsch gemacht. Positioniere die Unterstempel so, dass die Madenschraube auf der Schwenkplatte genau in dem dafür vorgesehenen Loch sitzt.
-
Seite 14: Buttons Machen
Die Buttonrohlinge: !! Nur Original von Badgematic !! = Lebenslange Garantieansprüche Unsere Original Buttonrohlinge sind optimal auf unsere Badgematic Buttonmaschinen abgestimmt. Alle Teile passen perfekt zueinander und unterliegen einer strengen Qualitätskontrolle. Bei der Verwendung von Buttonrohlingen bzw. „Nachbauten“ von an- deren Herstellern können wir keine Garantie mehr für deine Badge-... -
Seite 15: Unterstempel 1 Befüllen
Leg dir die benötigten Buttonrohlinge bereit. Dazu gehören ein Me- talloberteil, ein Unterteil mit Sicherheitsnadel, eine Folie und die selbst gestaltete Papiereinlage. (Beachte dazu die Hinweise zur Papiereinla- Seite 08.) ge auf Unterstempel 1 befüllen: Dreh die Schwenkplatte so, dass der Unterstempel 1 vorne ist. Leg nacheinander das Blechoberteil (Kante nach unten), die Papiereinlage und die Folie ein. -
Seite 16: Unterstempel 2 Befüllen
BUTTONS MACHEN Unterstempel 2 befüllen: Dreh die Schwenkplatte um 180° bis zum Anschlag. Der Unterstempel 1 befindet sich jetzt direkt unter dem Oberstempel und Unterstempel 2 befindet sich vorne. In den Unterstempel 2 legst du nun das Un- terteil ein. Bei der Rückseitenvariante mit Sicherheitsnadel legst du das Blechunterteil mit der Nadelöffnung nach unten ein (gerade ein- legen!), bei der Ringrückseite legst du den Ring mit der Kante nach oben ein. - Seite 17 1. Bearbeitung: Jetzt kannst du deinen ersten Button pressen: Zieh den Gummigriff bis zum Druckpunkt nach vorne. Das Oberteil mit Papier und Folie befindet ACHTUNG: sich jetzt im Oberstempel. Halte die Schwenkplatte nicht fest! Die Schwenkplatte muss sich immer frei bewegen können! Schwenkplatte nicht festhalten! ...
- Seite 18 BUTTONS MACHEN 2. Bearbeitung: Dreh die Schwenkplatte wieder um 180° bis zum Anschlag, so dass Unterstempel 2 mit der darin enthaltenen Rückseite direkt unter dem Ober- stempel steht. Zieh den Griff wieder zu dir nach vorne. Diesmal benötigst du etwas mehr Kraft. Zieh so lange, bis kein Zwischenraum mehr zwischen den beiden Teilen des Oberstempels zu sehen ist, bzw.
-
Seite 19: Dein Erster Button
Dein erster Button: Dreh die Schwenkplatte wieder um Da ist er, dein erster selbst 180°. gemachter Button! Rückseite anpassen: Je nach Rückseitenvariante ist dein Button eventuell noch nicht ganz fertig. Beim 25 mm Button mit Bogennadel musst du z.B. noch die Bogennadel per Hand in die Ringrückseite einfügen oder beim 59 mm Button evtl. -
Seite 20: Stempelsatz Austauschen
STEMPELSATZ AUSTAUSCHEN Bei unserer Buttonmaschine Typ 900 Flexi ist der Stempelsatz aus- tauschbar. Du kannst mit wenigen Handgriffen und ohne Werkzeug eine andere Buttongröße produzieren. Unterstempel rausnehmen: Nimm zuerst die beiden Unter- stempel aus der Schwenkplatte he- raus. Oberstempel lösen: Der Oberstempel muss nun aus der Flexi-Halterung gelöst werden. -
Seite 21: Stempel Einsetzen
Stempel einsetzen: Nun setzt du den anderen Oberstempel ein sowie die Unterstempel. Das hast du schon einmal gemacht, als du die Buttonmaschine in Be- trieb genommen hast. Lies dazu bitte noch einmal den Punkt „Stem- Seite pelsatz einsetzen“ auf Deutsch... -
Seite 22: Wartung Und Kundendienst
Verfügung. Du erreichst uns telefonisch unter 0234-9629060 oder per Email: info@badgematic.de. Bei Bedarf kannst du uns deine Maschine auch zusenden und wir führen eine kostenlose Wartung und ggf. Reparatur durch. Auf unsere Buttonmaschinen geben wir dir eine le-... -
Seite 23: Herstellergarantie: Garantiebedingungen Für Buttonmaschinen
Buttonmaschinen nach Maßgabe der nachfolgenden Be- stimmungen. Deine gesetzlichen Rechte werden hierdurch nicht einge- schränkt. Garantiegeber ist die Badgematic Button GmbH, Industriestr. 59- 61, D-44894 Bochum. Die Garantiezeit gilt lebenslang ab Kaufdatum. Die Garantie gilt weltweit. „Lebenslang“ bedeutet in diesem Zusammenhang so lange, wie die But- tonmaschine in Gebrauch ist. - Seite 24 LEBENSLANGE GARANTIE Die Garantie endet also theoretisch nur mit Verlust oder unsachgemä- ßem Gebrauch oder Zerstörung gemäß 5). Während der Garantiezeit werden Geräte, die Defekte aufweisen, nach unserer Wahl repariert oder ersetzt. Ausgetauschte Geräte oder Teile von Geräten gehen in unser Eigentum über. WICHTIG: Wir können für die reibungslose Funktion unserer Buttonma- schinen nur garantieren, wenn ausschließlich unsere Original-Badge-...
- Seite 25 Setz dich bitte mit unserem Kundendienst in Verbindung: Telefon: +49(0)234-962906-0 / FAX: +49(0)234-962906-19, Email: info@badgematic. de, Post: Badgematic Button GmbH, Industriestr. 59-61, D-44894 Bochum Das ist wichtig, damit wir vorab klären können, ob eine Zusendung des defekten Gerätes überhaupt erforderlich ist, oder ob der Defekt evtl.
- Seite 26 LEBENSLANGE GARANTIE International: Tritt ein Garantiefall innerhalb von 6 Monaten nach Ver- tragsschluss auf, übernimmt Badgematic die erforderlichen Versandkos- ten für den Hin- und Rücktransport international. Dies gilt ausschließlich für die Länder, für die wir in unserem Online-Shop www.badgematic.de einen Versand anbieten. Tritt der Garantiefall erst nach 6 Monaten nach Vertragsschluss auf, muss der Kunde die Kosten für die Versendung zur...
- Seite 27 Code scannen und Film ansehen! Bedienungsanleitung Stempelsatz Wechsel Badgematic Button GmbH • Industriestraße 59-61 • 44894 Bochum • Germany Telefon: +49(0)234-962906-0 • Telefax: +49(0)234-962906-19 info@badgematic.de • www.badgematic.de...
- Seite 28 Badgematic Button GmbH • Industriestraße 59-61 • 44894 Bochum • Germany Telefon: +49(0)234-962906-0 • Telefax: +49(0)234-962906-19 info@badgematic.de • www.badgematic.de...
