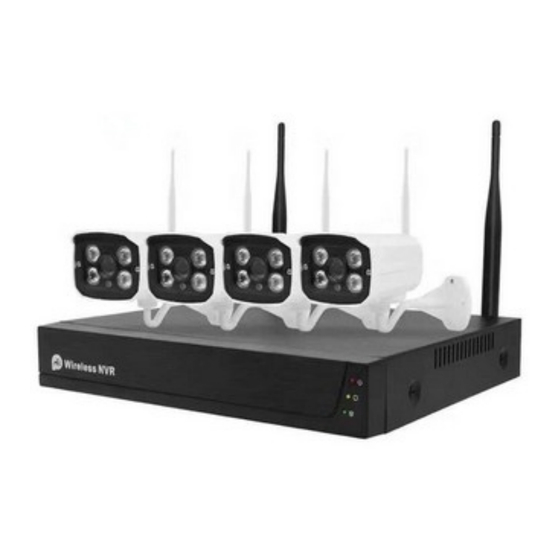

- Seite 1 Drahtloses HD-Kamera-Set TK-4045 4x 5MP Kamera, NVR Bedienungsanleitung Kontakt zum Lieferanten: SHX Trading s.r.o. Hrusická 2616/3, CZ-141 00 Praha 4 Email: support@spygeschaft.de (Deutsch) SHX Trading s.r.o Seite 1...
-
Seite 2: Lieferumfang
Lieferumfang NVR Gerät 5x AC Netzteile 4x Kameras 4x Beutel mit Schrauben + Dübel für die Montage von Kameras Netzkabel Handbuch Maus zur Steuerung von NVR Beschreibung des Geräts Antennen Anschluss für LAN / Ethernet VGA Anschluss zum Monitor HDMI Anschluss zum Monitor USB-Anschluss für die Maussteuerung des Monitors oder Sicherung auf USB-Laufwerk AC-Anschluss zur Stromversorgung des Geräts... -
Seite 3: Ausführliches Handbuch Für Die Installation Und Verwendung Von Nvr-Gerät
Ausführliches Handbuch für die Installation und Verwendung von NVR-Gerät 1. Anschließen von NVR-Gerät Schließen Sie vor dem Anschließen des Geräts an den Monitor eine Festplatte (HDD) an das Gerät an, um mit dem Gerät speichern und aufnehmen zu können. Wir empfehlen ein 24-Stunden-Laufwerk (z. - Seite 4 Dieser Schritt ist nicht notwendig, wenn die App für die Live-Vorschau und andere Funktionen auf dem Handy nicht benötigt wird. Um fortzufahren, drücken Sie “Next Step”. Im nächsten Fenster erscheint ein Menü zum Einstellen der drahtlosen Kanäle der Kamera. Hinweis: Wenn der Benutzer keine Erfahrung mit der Einrichtung des NVR hat, empfehlen wir, die Einstellungen auf den Standardwerten zu belassen.
- Seite 5 Im folgenden Fenster werden die Netzwerkeinstellungen angezeigt. Wenn wir ein NVR-Gerät haben, das über ein Netzwerkkabel mit dem Internet verbunden ist, ist es möglich, das Gerät zur mobilen App hinzuzufügen. Drücken Sie die Schaltfläche "Start", um die Diagnose zu starten und die Netzwerkverbindung zu testen.
- Seite 6 Im folgenden Fenster werden die Festplatteneinstellungen angezeigt. Wir empfehlen Ihnen, die Festplatte bei der ersten Verwendung zu formatieren, indem Sie auf die Schaltfläche "Format disk" klicken. Andernfalls kann die Festplatte nicht voll funktionsfähig sein und es können Probleme beim Speichern von Videoclips auftreten.
-
Seite 7: Verwendung Eines Nvr
2. Verwendung eines NVR Klicken Sie auf dem Bildschirm, auf dem die Bilder der angeschlossenen Kameras angezeigt werden, mit der rechten Maustaste auf eine beliebige Stelle des Bildschirms, um das Hauptmenü des NVR-Geräts aufzurufen. Pair IPC / Kamera-Kopplung In diesem Fenster können Sie dem Gerät Kameras hinzufügen oder entfernen. Hinweis: Die im Paket enthaltenen Kameras sind bereits gekoppelt und müssen daher nicht erneut gekoppelt werden, sondern werden einfach an die Stromversorgung angeschlossen. - Seite 8 System / weiteres Systemmenü SHX Trading s.r.o Seite 8...
- Seite 9 Allgemeine Einstellungen Das gleiche Einstellungsfenster wie beim ersten Anschluss des Geräts. Sie können einzelne Einstellungsfelder wieder ändern, wie z.B. Zeit / Zone / Auflösung / Sprache usw. Einstellungen der Geräteanzeige - Kanalname, Titelfarbe usw. Gleiches Fenster Punkt Hauptmenü – “Record Mode Aufnahmeeinstellungen”...
- Seite 10 Kontoeinstellungen - Fenster mit der Möglichkeit, Benutzerkonten hinzuzufügen/zu entfernen/zu bearbeiten. Alarmeinstellungen für einzelne Kameras. Einstellung der Anzeige von Meldungen/Warnungen im Falle von Fehlern oder Überlauf des Speichers. Stellen Sie die Standardeinstellungen für bestimmte Elemente wieder her. Geräte-Updates. Playback / Wiedergabe Wenn das NVR-Gerät über eine angeschlossene Festplatte verfügt, können Sie die Aufnahmen der angeschlossenen Kameras in diesem Fenster wiedergeben.
-
Seite 11: Record Mode / Aufnahmeeinstellungen
Record mode / Aufnahmeeinstellungen In diesem Fenster können Sie einstellen, zu welcher Uhrzeit, an welchem Datum und in welchem Modus die geplante Aufnahme erfolgen soll. Auswahl von Einstellungen für einzelne Kameras Aufzeichnung in Sekunden vor der geplanten Videoaufnahme Aufzeichnung in Sekunden nach der geplanten Videoaufnahme Klicken Sie auf , um die Aufnahme mit/ohne Ton auszuwählen Timing record –... -
Seite 12: Backup / Sicherung Auf Usb-Laufwerk
Backup / Sicherung auf USB-Laufwerk Mit dieser Einstellung können Sie Ihre Videoclips auf einem USB-Laufwerk sichern. Bevor Sie diesen Vorgang starten, stellen Sie sicher, dass Sie ein USB-Laufwerk mit ausreichend freiem Speicherplatz an das NVR-Gerät angeschlossen haben. Kanal- und Videoauswahl Suche ab einer bestimmten Zeit von Videoclips Suche bis zu einer bestimmten Zeit von Videoclips Obere Schaltfläche "Search"... -
Seite 13: Ptz Control / Bewegungssteuerung Des Kameradisplays
PTZ Control / Bewegungssteuerung des Kameradisplays Leider ist diese Funktion für diese Kameras nicht im Lieferumfang enthalten. IPC Config / Einstellungen der einzelnen Kameras Bevor Sie mit der Einrichtung beginnen, klicken Sie mit der rechten Maustaste auf den Hauptbildschirm, um das Hauptmenü der Kamera zu öffnen, für die Sie die Einstellungen aufrufen möchten. - Seite 14 Farbeinstellungen für Kamerabilder - (von oben nach unten) Helligkeit, Kontrast, Farbton, Sättigung, Schärfe, Qualität Einstellen des Kameradisplays Bestätigung der Einstellungen Info / NVR-Geräteinformationen Wenn Sie darauf klicken, werden 2 Felder angezeigt: “LOG” – Liste der aufgezeichneten Aktionen, die auf dem NVR-Gerät durchgeführt wurden “Version”...
-
Seite 15: Ausführliches Handbuch Zur Installation Und Nutzung Der Anwendung
Ausführliches Handbuch zur Installation und Nutzung der Anwendung 1. Installation der Anwendung: A. Scannen Sie den QR-Code im Produkthandbuch und laden Sie die "Tuya Smart"-App mit Ihrem Mobilgerät herunter und installieren Sie sie. B. Suchen Sie mit Ihren Geräten im App Store oder bei Google Play nach "Tuya Smart", laden Sie die App herunter und installieren Sie sie. -
Seite 16: Verbinden Mit Wifi
3. Verbinden mit Wifi: Klicken Sie auf "Add device" und stellen Sie sicher, dass Ihr NVR-Gerät eingeschaltet und mit einem Netzwerkkabel an Ihren WiFi-Router angeschlossen ist. Im nächsten Schritt (empfohlen, wenn Sie nicht manuell im Menü nach dem Gerät suchen möchten), klicken Sie auf das Symbol in der oberen rechten Ecke, um den QR-Code des Geräts zu scannen und zu verbinden. - Seite 17 Dieser QR-Code wird bei jedem Neustart des NVR-Geräts angezeigt. Wenn das Gerät mit WiFi verbunden ist, kann auch manuell auf dem Gerät angezeigt werden, indem Sie zu "System" > "Network Config" > "P2P-ID" navigieren. Sobald der QR-Code gescannt wird, koppelt sich die App automatisch mit dem Gerät und fügt es nach erfolgreicher Kopplung zur App hinzu.
-
Seite 18: Benutzung Der App
4. Benutzung der App: Nach erfolgreicher Installation können Sie den Live-Stream ansehen, Fotos oder Videos aufnehmen. Sie können die Aufnahmen dann direkt in der App abspielen. Gleichzeitig können Sie individuelle Einstellungen für das Gerät und die Kameras vornehmen (Datum und Uhrzeit, Videoqualität usw.). NVR-Geräteeinstellungen (siehe Detaillierte NVR-Einrichtung) Name und Status der Kamera (connected –... - Seite 19 Verwendung der Kamera im Detail Wenn Sie auf dieses Symbol klicken, wird ein Menü mit Punkten b, c, d, angezeigt Wiedergabe von Videoclips Eine Liste anzeigen, wenn die Kamera eine Bewegung erkannt hat Album mit Videoclips und Fotos Kameraeinstellungen - Möglichkeit zum Ändern von Kameraname, Standort und Informationen Option zur Änderung der Bildqualität Verkleinerung des Kamerabildes...
- Seite 20 Detaillierte NVR-Einrichtung Einstellen des Gerätenamens und des Standorts Informationen über das Gerät Einstellung der Funktion “Tap-To-Run” Einrichten des NVR-Gerätespeichers Einrichten von Cloud-Speicher Allgemeine Fragen und Antworten Einstellungen für das Hinzufügen der App zu “Home Screen” Aktualisieren des Geräts Neustart des Geräts 5.
