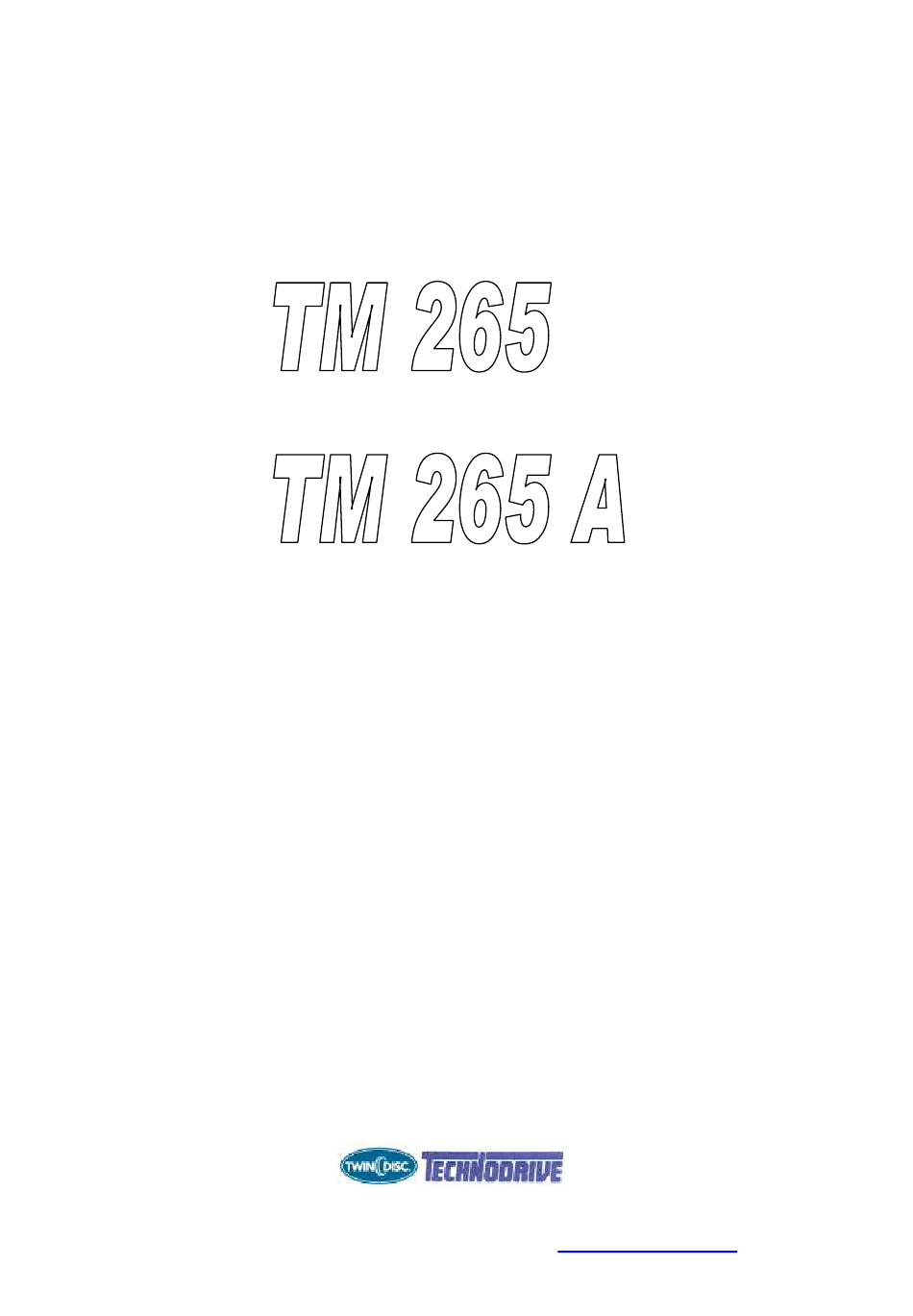

- Seite 1 MTM265 - 0704 manuale di servizio service manual manuel d’utilisation bedienung – wartung uso - manutencion TWIN DISC Srl – Via S.Cristoforo, 131 – 40010 S. M. Decima (BO) – ITALIA Tel.0039.051.6819711 – Fax 0039.051.6824234 e-mail: info.technodrive@twindisc.com - www.technodrive.it...
-
Seite 6: Funktionsweise
FUNKTIONSWEISE Die Übertragung der Bewegung im Vorwärtsgang erfolgt über das Kupplungsaggregat auf der Eingangswelle. Die Drehrichtung des Flansches am Ausgang des Wendegetriebes ist im Vorwärtsgang derjenigen des Motors entgegengesetzt. Im Rückwärtsgang erfolgt die Übertragung der Bewegung über das Kupplungsaggregat auf der Vorgelegewelle. - Seite 7 Chiavetta – Key 1 2061604 53 Tappo forato – Plug 1 2055036 54 Corona – Gear 1 1012061 TM 265 r . 1,17 Cuscinetto – Bearing Rosetta – Washer 1 4622103 55 Chiavetta – Key 1 4620085 56 Ghiera - Nut Fascia elastica –...
- Seite 10 Anbringungsplan für Kühler – Manometeranschlüsse Esquema de montaje del intercambiador – Conexiones de los manómetros H 2 O H 2 O Manometeranschlüsse M10x1 A.Druck Vorwartsgang B.Schmierdruck C.Druck Rückwärtsgang Conexiones de los manómetros M10x1 A.Presión marcha avante B.Presión lubricación C.Presión marcha atrás FIG.1 DEFEKT-AVERÍA URSACHE-CAUSA...
