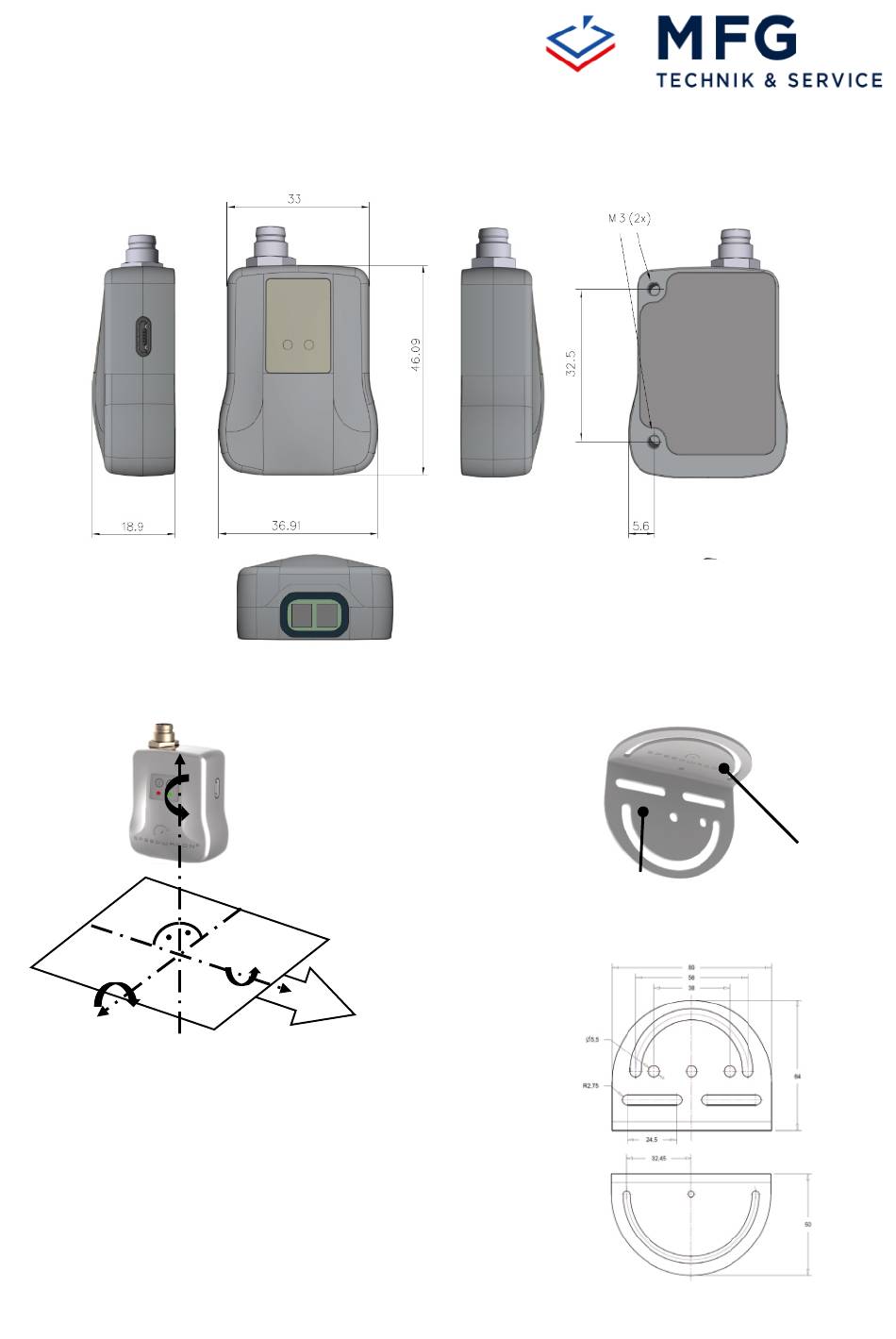

Mechanischer Einbau

Ausrichtung in den drei Winkelachsen
Z
X
Hinweise zur Ausrichtung
• Der Sensor muss senkrecht zu der zu messenden
Oberfläche montiert werden und die Messachse ist
parallel zur Bewegungsrichtung auszurichten – ansonsten
kommt es zu einer systematischen Abweichung (siehe
Abbildung)!
• Der Sensor ist mit einem Abstand zwischen 5 und 60 mm
zu montieren. Je nach Produkt-Oberflächenbeschaffenheit
entscheidet sich der optimale Wert visualisiert durch
„grüne" Anzeige bei LED 1und LED 2.
Y
Speedwagon Montagewinkel
(Art.Nr. 50006158)
Montage an
Maschine/
Halterung/Profil
Montage
Speedwagon
