MFG SPEEDWAGON Technische Information
Kontaktlose geschwindigkeitsmessung und takterkennung
Inhaltszusammenfassung für MFG SPEEDWAGON
- Seite 1 TECHNISCHE INFORMATION Speedwagon Manual Kontaktlose Geschwindigkeitsmessung und Takterkennung www.speedwagon-sensors.com...
-
Seite 3: Inhaltsverzeichnis
INHALT • Allgemeine Hinweise • Sicherheitshinweise • Hinweise • Bestimmungsgemäße Verwendung • Entsorgung • Fehlerdiagnose • Wartung / Reinigung • Reparatur • Erscheinungsbild • Elektrischer Anschluss • Mechanischer Einbau • Modelle & Ausstattung • Anwendung • Software: SpeedwagonConnect • SpeedwagonConnect Funktionen •... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE ENTSORGUNG • „Speedwagon“ darf nur zu dem seiner Bauart • Die Entsorgung des Sensors hat gemäß den entsprechenden Zweck verwendet werden. länderspezifisch anwendbaren Vorschriften zu erfolgen. Für die enthaltenen Wertstoffe • Der Einbau des Gerätes „Speedwagon“ ist von (insbesondere Edelmetalle) ist im Rahmen der Fachpersonal im Bereich Elektrik und Entsorgung eine Verwertung anzustreben. -
Seite 5: Erscheinungsbild

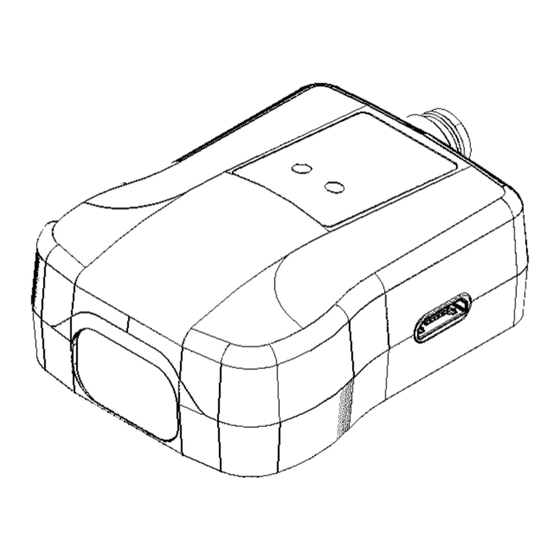

Erscheinungsbild Geräteanschlussstecker M8, 6 polig Status LEDs Programmierschnittstelle (USB Micro) Sensorfenster LED 1: • Rotes Leuchten: Fehlerschwellwert wurde überschritten (Differenz Sensor 1& 2) • Modell mit Trigger-Funktion "STT": Weißes Leuchten: Trigger ist aktiv (Bei jedem Trigger geht die LED einmal aus und wieder an) LED 2: •... -
Seite 6: Elektrischer Anschluss
Elektrischer Anschluss Farbe der Ader bei Standard- Ader Signal Erklärung Anschlusskabel (50006178) Braun +5…30V DC Spannungsversorgung, Bedarf < 200 mA Weiß Triggersignal 1 (z.B. Drucker) Blau Masse Schwarz TR2 / ERR Triggersignal 2 (z.B. Kamera Error – Differenz der beiden Sensoren überschreitet das zulässige Limit oder Schneidevorrichtung) Grau... -
Seite 7: Mechanischer Einbau
Mechanischer Einbau Speedwagon Montagewinkel (Art.Nr. 50006158) Ausrichtung in den drei Winkelachsen Montage Speedwagon Montage an Maschine/ Halterung/Profil Hinweise zur Ausrichtung • Der Sensor muss senkrecht zu der zu messenden Oberfläche montiert werden und die Messachse ist parallel zur Bewegungsrichtung auszurichten – ansonsten... -
Seite 8: Modelle & Ausstattung
• STT – Speed / Trigger / Trigger: Geschwindigkeitsmessung und Ausgabe von bis zu zwei Trigger-Signalen • 2 Sensoren sind im Speedwagon hinter dem Sensorfenster verbaut. Ist die Differenz der zwei gemessenen Werte zu groß, wird das als Fehler ausgegeben. Die zulässige Fehlertoleranz wird in SpeedwagonConnect eingestellt. -
Seite 9: Anwendung
• Der Speedwagon funktioniert mit 5V über die Programmierschnittstelle UND/ODER die Versorgungsspannung der Maschine im Bereich von 5V…30V. • Der optimale Abstand von Speedwagon zur Material-/Objektoberfläche: 5 – 60 mm • Der Abstand zum Produkt sollte zunächst justiert bzw. so lange variiert werden, bis LED2 grün leuchtet. -
Seite 10: Software: Speedwagonconnect
• Programmierung des Sensors und Speichern der Konfiguration • Spiegeln der Konfiguration INSTALLATION • Speedwagon Connect ist kompatibel mit WIN10 / WIN11, Linux und MacOS • WIN: Ausführung der „spdwgn_setupX_X_X.exe“ • Verfügbare Sprechen: Deutsch, Englisch, Spanisch, Französisch, Polnisch • Zur Programmierung des Sensors wird ein Micro-USB zu USB-A-Adapterkabel benötigt. -
Seite 11: Speedwagonconnect Funktionen
Reload-Button klicken, um die Liste der angeschlossenen Ports zu erneuern (vorher Speedwagon-Sensor anschließen) COM-Port auswählen, an dem Speedwagon angeschlossen ist „Verbinden“ wählen PC ist nun mit Speedwagon verbunden. Man sieht im Echtzeitmonitor, dass sich die Balkenanzeigen entsprechend der Geschwindigkeits-Signale ändern. Auswahl der Sprache Zeit-Geschwindigkeitsdiagramm der... -
Seite 12: Erweiterte Funktionen
Erweiterte Funktionen Menü „ERWEITERT“ Auflösung des Sensors • Der Ausgangswert von 1550 ist für die meisten Anwendungen gut geeignet • Je höher die Auflösung desto höher die sensorinterne Rechenzeit Grenzwert für die Auslösung des Fehlerausgangs • Erhöhte Diskrepanz zwischen Sensor 1 & 2 Auswertung des jeweiligen Sensors •... - Seite 13 Deutschland Österreich MFG Technik & Service GmbH MFG Technik & Service GmbH Am Amperkanal 2 Münchner Straße 22 85402 Kranzberg 6130 Schwaz T +49 8166 99340-0 T +43 5242 93027-0 info@mfgservice.de info@mfgservice.at www.mfgservice.de www.mfgservice.at EIN GUTES ZEICHEN.
