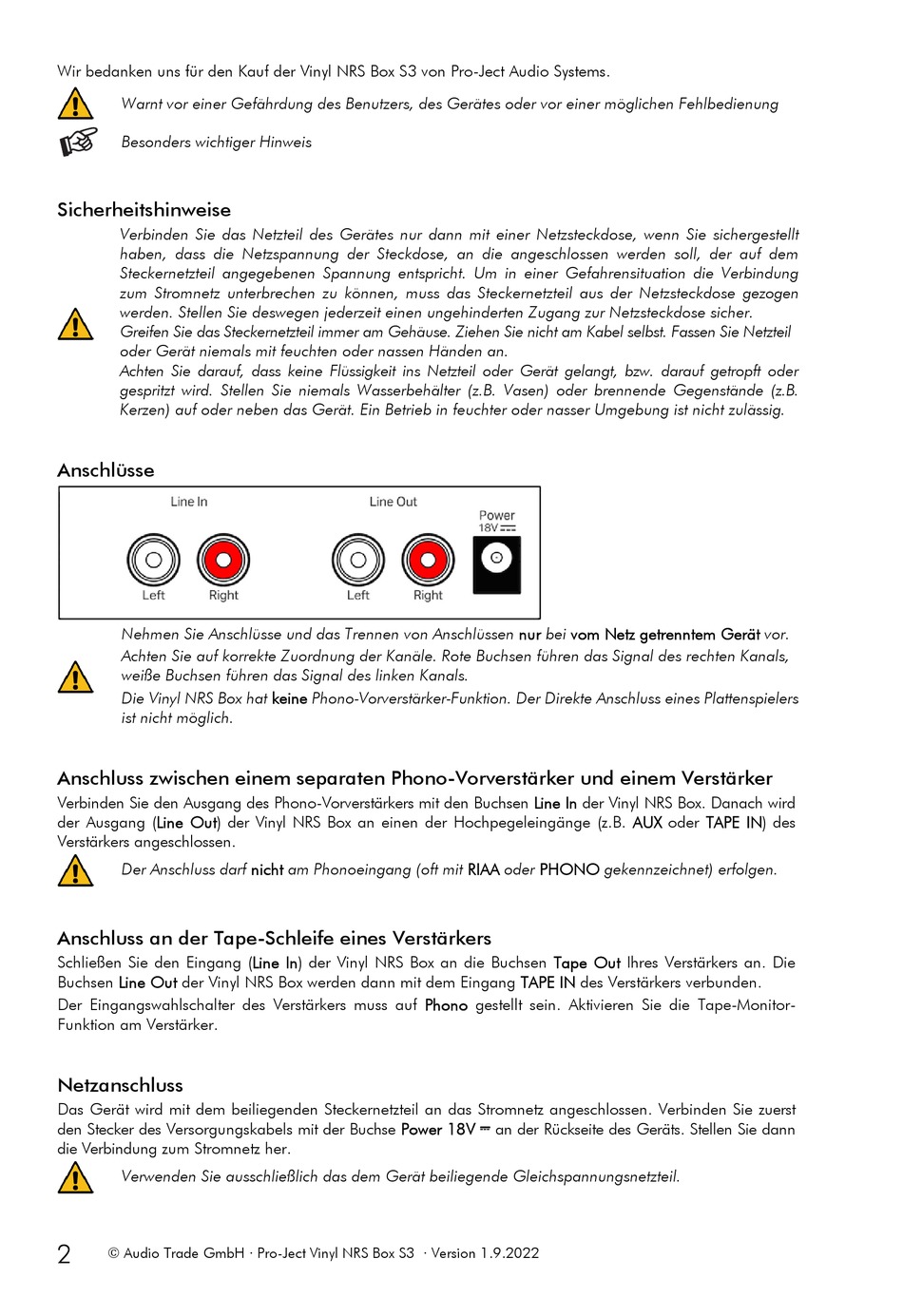

Wir bedanken uns für den Kauf der Vinyl NRS Box S3 von Pro-Ject Audio Systems.
Warnt vor einer Gefährdung des Benutzers, des Gerätes oder vor einer möglichen Fehlbedienung
Besonders wichtiger Hinweis
Sicherheitshinweise
Verbinden Sie das Netzteil des Gerätes nur dann mit einer Netzsteckdose, wenn Sie sichergestellt
haben, dass die Netzspannung der Steckdose, an die angeschlossen werden soll, der auf dem
Steckernetzteil angegebenen Spannung entspricht. Um in einer Gefahrensituation die Verbindung
zum Stromnetz unterbrechen zu können, muss das Steckernetzteil aus der Netzsteckdose gezogen
werden. Stellen Sie deswegen jederzeit einen ungehinderten Zugang zur Netzsteckdose sicher.
Greifen Sie das Steckernetzteil immer am Gehäuse. Ziehen Sie nicht am Kabel selbst. Fassen Sie Netzteil
oder Gerät niemals mit feuchten oder nassen Händen an.
Achten Sie darauf, dass keine Flüssigkeit ins Netzteil oder Gerät gelangt, bzw. darauf getropft oder
gespritzt wird. Stellen Sie niemals Wasserbehälter (z.B. Vasen) oder brennende Gegenstände (z.B.
Kerzen) auf oder neben das Gerät. Ein Betrieb in feuchter oder nasser Umgebung ist nicht zulässig.
Anschlüsse
Nehmen Sie Anschlüsse und das Trennen von Anschlüssen nur bei vom Netz getrenntem Gerät vor.
Achten Sie auf korrekte Zuordnung der Kanäle. Rote Buchsen führen das Signal des rechten Kanals,
weiße Buchsen führen das Signal des linken Kanals.
Die Vinyl NRS Box hat keine Phono-Vorverstärker-Funktion. Der Direkte Anschluss eines Plattenspielers
ist nicht möglich.
Anschluss zwischen einem separaten Phono-Vorverstärker und einem Verstärker
Verbinden Sie den Ausgang des Phono-Vorverstärkers mit den Buchsen Line In der Vinyl NRS Box. Danach wird
der Ausgang (Line Out) der Vinyl NRS Box an einen der Hochpegeleingänge (z.B. AUX oder TAPE IN) des
Verstärkers angeschlossen.
Der Anschluss darf nicht am Phonoeingang (oft mit RIAA oder PHONO gekennzeichnet) erfolgen.
Anschluss an der Tape-Schleife eines Verstärkers
Schließen Sie den Eingang (Line In) der Vinyl NRS Box an die Buchsen Tape Out Ihres Verstärkers an. Die
Buchsen Line Out der Vinyl NRS Box werden dann mit dem Eingang TAPE IN des Verstärkers verbunden.
Der Eingangswahlschalter des Verstärkers muss auf Phono gestellt sein. Aktivieren Sie die Tape-Monitor-
Funktion am Verstärker.
Netzanschluss
Das Gerät wird mit dem beiliegenden Steckernetzteil an das Stromnetz angeschlossen. Verbinden Sie zuerst
den Stecker des Versorgungskabels mit der Buchse Power 18V
die Verbindung zum Stromnetz her.
Verwenden Sie ausschließlich das dem Gerät beiliegende Gleichspannungsnetzteil.
2
© Audio Trade GmbH · Pro-Ject Vinyl NRS Box S3 · Version 1.9.2022
"
an der Rückseite des Geräts. Stellen Sie dann
