4.0. Installationsmenü
4.1. Einfach -Suche

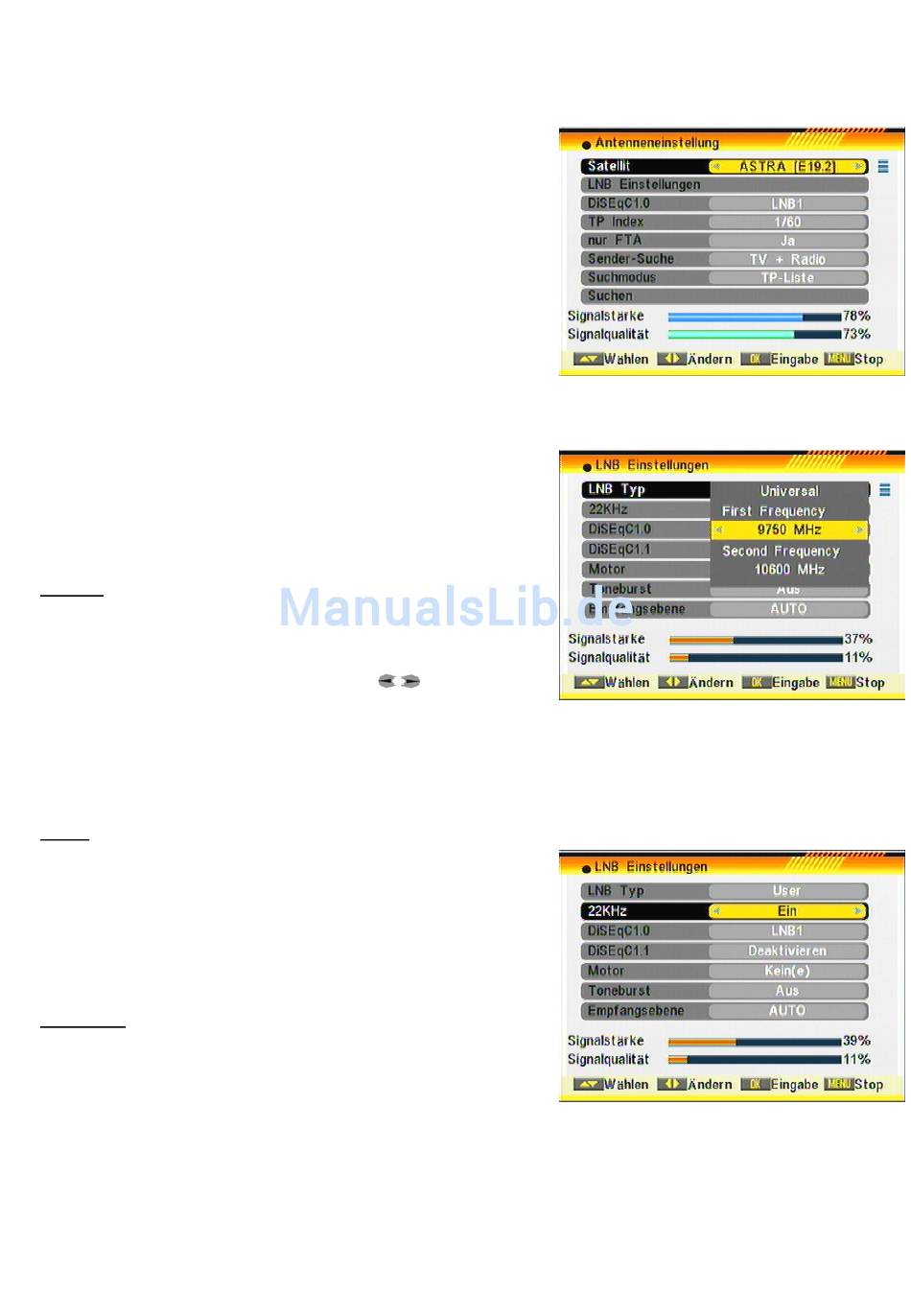

4.1.1 Satellit

Wählen Sie hier, welchen Satelliten Sie empfangen wollen.
Drücken Sie hierzu die OK Taste und wählen Sie einen Satelliten
aus der sich einblenden Liste aus.
Drücken Sie zum Abschluss erneut die OK Taste.
4.1.2 LNB Einstellung
Über den Menüpunkt LNB Einstellung öffnet sich mit der OK Taste
ein Untermenü.
Hier wird der Receiver Ihrer Antennenanlage angepasst.
LNB Typ
Machen Sie hier Angaben zu dem von Ihnen verwendeten
LNB (Empfangskonverter) wenn dieser vom universellen
Standarttyp abweicht.
Wählen Sie unter LNB Typ mit den Pfeiltasten
Empfangskonverter Sie benutzen.
Sie können die vorgegebenen Werte für die Umsetzungsfrequenz (Oszillator) aber auch ändern. Welche Frequenzen
Ihr LNB verwendet, erfahren Sie über das Typenschild des LNB.
Gehen Sie hierzu mit dem Pfeiltasten in die entsprechende Zeile und ändern Sie den Wert.
Die Auswahl Universal trifft auf 97% der am Markt befindlichen LNB´s zu.
22KHz
Dieses Feld steht nur zur Verfügung, wenn Sie unter LNB Typ
eine benutzerdefinierte Einstellung gewählt haben.
Das 22 kHz Schaltsignal wird im Standart zur Umschaltung zwischen
dem Low- (9750MHz) und dem High-Band (10600MHz) verwendet.
Es kann aber auch benutzerdefiniert anders eingesetzt werden, wenn
das verwendete LNB diese Umschaltung nicht benötigt.
DiSEqC 1.0
Wenn Sie Ihren Receiver an einer Multischalteranlage oder an
einem LNB-Umschalter betreiben geben Sie hier die notwendige
Schaltsignale an, um die jeweiligen Eingänge anzusteuern.
Üblich in Deutschland ist:
Sobald der Receiver Programmdaten empfängt bekommen Sie dies
in Form der Anzeigen Signalstärke / Signalqualität angezeigt.
Technische Änderungen und Irrtümer vorbehalten
, welchen
ASTRA 19,2° = LNB 1
HOTBIRD 13° = LNB 2
- 28 -
MAX S202E Version 1.0 © FTEmaximal
