- Seite 1 ® Bedienungsanleitung – PGT 130.DT Artikel Nr.: 7100.PGT130.DT Bedienungsanleitung Personnel Grounding Tester ® 130.DT V1.2 Seite 1 / 21 V12/2020...
-
Seite 2: Inhaltsverzeichnis
® Bedienungsanleitung – PGT 130.DT Artikel Nr.: 7100.PGT130.DT Inhaltsverzeichnis Inhaltsverzeichnis ..........................2 Einführung.............................. 3 Sicherheitshinweise ..........................3 Lieferumfang ............................4 Installation .............................. 4 Inbetriebnahme am Gerät ........................6 Inbetriebnahme über Netzwerk ......................7 Konfiguration ............................8 Bedienung ............................13 Gerätedaten ............................15 Grenzwerte und Messarten ...................... -
Seite 3: Einführung

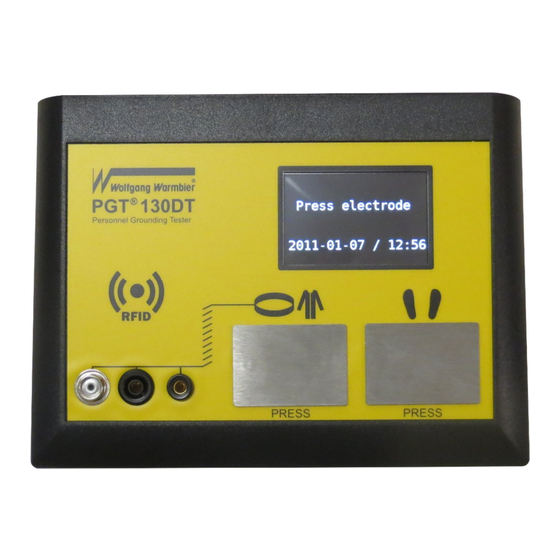

® Bedienungsanleitung – PGT 130.DT Artikel Nr.: 7100.PGT130.DT Einführung ® Das PGT 130.DT ist ein kompaktes Messsystem, um eine Prüfung der Personenerdung mit Schuhen, Handgelenkbändern und ESD-Mäntel nach DIN EN 61340-5-1 sowie ANSI ESD S20.20 zu protokollieren und weiter zu verarbeiten. Eine Personenidentifikation kann durch den integrierten RFID-Leser oder durch ein beliebiges externes HID-kompatibles USB-Eingabegeräte, wie z.B. -
Seite 4: Lieferumfang

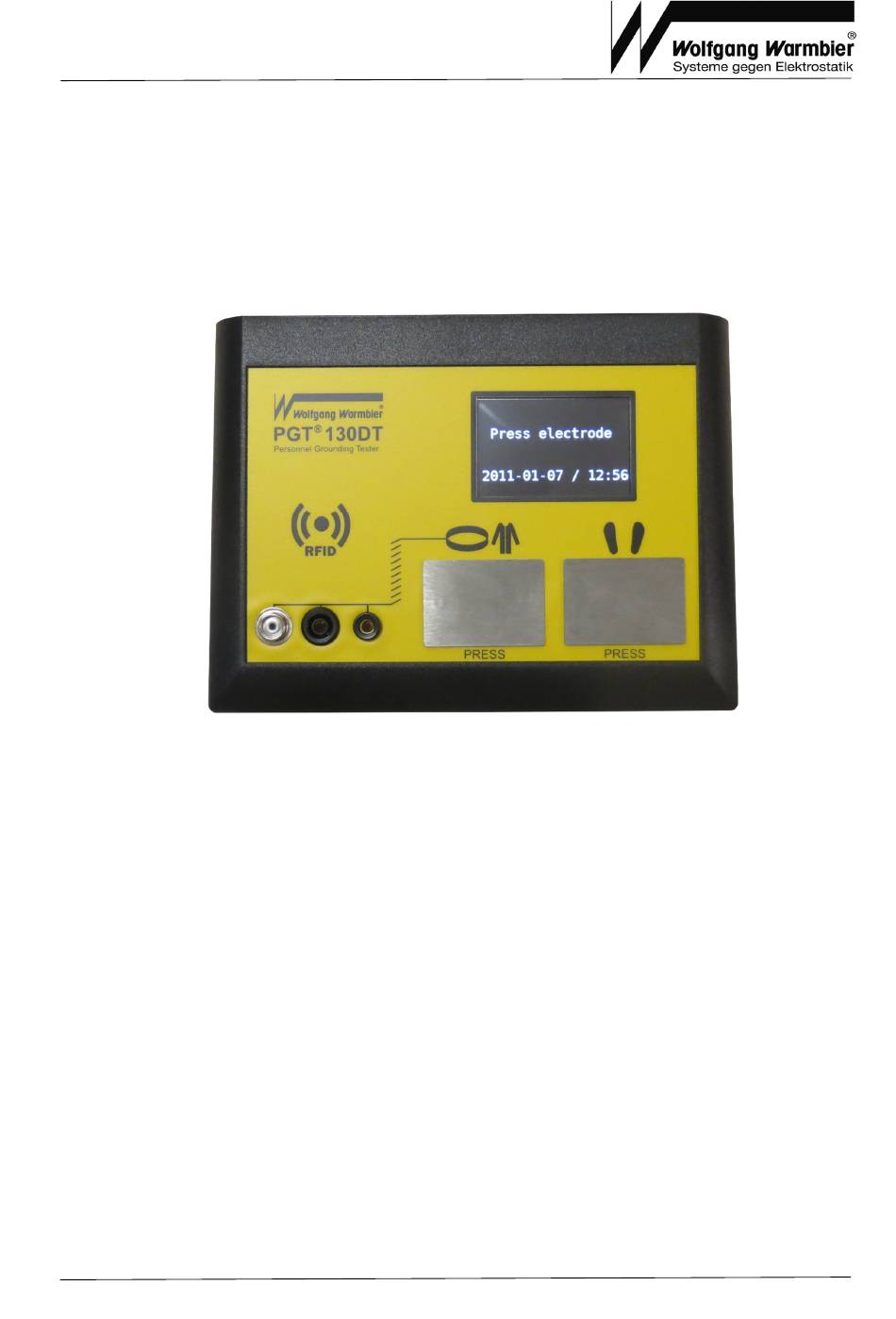

® Bedienungsanleitung – PGT 130.DT Artikel Nr.: 7100.PGT130.DT Lieferumfang ® · Personnel Grounding Tester PGT 130.DT · Netzteil mit Wechseladapter (EU / USA) · Schuhwerkelektrode · Bedienungsanleitung · Werkskalibrierschein (DE/EN) Installation Geräteübersicht Farbdisplay Interner RFID Leser Anschlüsse HGB / Kittel Tastfläche Tastfläche Schuhe... -
Seite 5: Anschlüsse
® Bedienungsanleitung – PGT 130.DT Artikel Nr.: 7100.PGT130.DT Anschlüsse Spannungsversorgung Ethernet Schnittstelle USB1 / USB2 Anschluss der externen Komponenten Optionales externes Eingabegerät (muss an USB2 angeschlossen werden) • T/F Fühler • Etikettendrucker • Signalleuchte • RELAY Türöffner Schaltausgang (Solid State Relay) Schaltet, wenn die Messung innerhalb der Grenzwerte liegt und der Benutzer gültig identifiziert wurde. -
Seite 6: Inbetriebnahme Am Gerät
® Bedienungsanleitung – PGT 130.DT Artikel Nr.: 7100.PGT130.DT Installation 1. Schließen Sie die Schuhwerkelektrode an der roten und schwarzen Buchse an. 2. Bei Verwendung eines externen Eingabegerätes schließen Sie dieses an der USB2-Buchse 3. Bei Verwendung eines externem Temperatur-/ Luftfeuchtefühlers schließen Sie diesen an eine der beiden USB-Buchsen an. -
Seite 7: Inbetriebnahme Über Netzwerk
® Bedienungsanleitung – PGT 130.DT Artikel Nr.: 7100.PGT130.DT Parameter Funktion Sprache Auswahl der Gerätesprache Englisch, Deutsch, Spanisch, Französisch Messspannung Messspannung 30V, 50V, 100V Messmodus Messprofil AND – Schuh- und HGB-Messung erforderlich OR – Schuh- oder HGB-Messung WRIST - Nur HGB-Messung notwendig SHOE - Nur Schuhmessung notwendig Summer Interner Summer - ON, OFF... -
Seite 8: Konfiguration
® Bedienungsanleitung – PGT 130.DT Artikel Nr.: 7100.PGT130.DT Wichtige Einstellungen: Unter Systemeinstellungen wählen Sie zunächst die Zeitzone und stellen das Datum und die Uhrzeit des Terminals ein. Nach dem Speichern und der Anmeldung mit Passwort finden Sie unter Konfiguration die Reiter Gerät, Netzwerk und Erweitert Optionale Einstellungen: Unter Gerät konfigurieren Sie die Geräteparameter wie Messspannung, Messmodus und... -
Seite 9: Manuelle Einstellung Einer Festen Ip-Adresse
® Bedienungsanleitung – PGT 130.DT Artikel Nr.: 7100.PGT130.DT Geräteeinstellungen · Messspannung: 30V, 50V, 100V · Messmodus: AND - Schuh und HGB Messung erforderlich OR - Schuh oder HGB Messung WRIST - Nur HGB Messung notwendig SHOE - Nur Schuhmessung notwendig ·... -
Seite 10: Externes Eingabegerät An Usb2
® Bedienungsanleitung – PGT 130.DT Artikel Nr.: 7100.PGT130.DT Zur Übertragung von Messdaten und Benutzerdaten empfiehlt es sich HTTPS anstelle von HTTP zur sicheren Kommunikation zu verwenden. Zusätzlich können Sie ein Passwort für diese Verbindung definieren. · Zugangspasswort: Passwort für die Verbindung ·... - Seite 11 ® Bedienungsanleitung – PGT 130.DT Artikel Nr.: 7100.PGT130.DT Messdaten Über die Startseite gelangen Sie direkt zur Messdatenansicht. Das Gerät protokolliert eine konfigurierbare Anzahl Messdaten mit Datum, Uhrzeit und Prüfergebnis. Die Messdatenansicht wird alle 20 Sekunden aktualisiert. Bei angeschlossenem T/F-Sensor wird die bei der Messung vorhandene Temperatur und relative Luftfeuchte protokolliert.
-
Seite 12: Benutzerdaten-Tabelle
® Bedienungsanleitung – PGT 130.DT Artikel Nr.: 7100.PGT130.DT Benutzerdaten-Tabelle: Feld Bedeutung Format userid Benutzer-ID String - max. 30 Zeichen (ASCII 32-127) name Benutzername String - max. 30 Zeichen optional profile Messprofil Integer 0= beliebig 1= Schuhmessung 2= HGB Messung 3= Schuh und HGB Messung 4= Einzelschuh 6= HGB und Einzelschuh 8= HGB mit Handschuh... -
Seite 13: Firmware Update
® Bedienungsanleitung – PGT 130.DT Artikel Nr.: 7100.PGT130.DT Sonderfunktion: Service-Zugang ohne Messdatenauswertung Wenn Sie dem Benutzernamen ein Stern "*" voranstellen, wird diesem Benutzer der Zugang über den Türöffner auch mit ungültigen Messdaten gewährt. Die Signalleuchte quittiert dies mit „gelb“ anstelle „grün“, es wird keine Etikette ausgedruckt. Firmware Update Wählen Sie unter Systemeinstellungen ->... - Seite 14 ® Bedienungsanleitung – PGT 130.DT Artikel Nr.: 7100.PGT130.DT Messung Einzelschuh Dieses Messprofil für Personen mit einseitiger Beinprothese ist nur bei aktivierter Benutzeridentifikation vorhanden. Stellen Sie sich auf die Schuhwerkelektrode. Identifizieren Sie sich mit der RFID-Karte und berühren Sie jetzt das rechte Tastblech. Nach kurzer Messzeit erscheint das farbige Prüfergebnis (grün bestanden / rot nicht bestanden) und die Messwerte im Display.
-
Seite 15: Gerätedaten
® Bedienungsanleitung – PGT 130.DT Artikel Nr.: 7100.PGT130.DT Gerätedaten Grenzwerte und Messarten Prüfspannung Prüfspannung wählbar (Leerlaufspannung) 100V / 50V / 30V DC Obere Grenzwerte Messbereich Handgelenkband / Kittel 35 MΩ, 100 MΩ, 1 GΩ Schuhwerk - pro Schuh 20 MΩ, 35 MΩ, 70 MΩ, 100 MΩ Schuhwerk als „Reihenschaltung“... -
Seite 16: Kalibrierung
® Bedienungsanleitung – PGT 130.DT Artikel Nr.: 7100.PGT130.DT Ausführungen: Zur Verwendung in Innenräumen Tischgerät / Wandgerät (mit optionaler Wandhalterung) Zulassung: konform Kalibrierung Um die Messwerte des Gerätes zu überprüfen, kann diese ® Calibration Unit für PGT 130.DT verwendet werden. Eine detaillierte Anleitung finden Sie in der Beschreibung der Calibration Unit. -
Seite 17: Optionales Zubehör
® Bedienungsanleitung – PGT 130.DT Artikel Nr.: 7100.PGT130.DT Optionales Zubehör Wandhalterung Zur Befestigung des Gerätes an einer Wand ® Typ: 130.DT.WH Art-Nr.: 7100.PGT130.DT.WH Temperatur-/Feuchte Fühler Bei Anschluss des T/F-Sensors wird die aktuelle Temperatur und die relative Luftfeuchte bei jeder Messung protokolliert. Der Fühler muss beim Start des Gerätes am USB-Bus verbunden sein. -
Seite 18: Entsorgung
® Bedienungsanleitung – PGT 130.DT Artikel Nr.: 7100.PGT130.DT USB-HUB (passiv) Bei Anschluss von mehreren optionalen Erweiterungen wird ein USB- HUB mit USB 2.0 / USB 1.1 Spezifikation benötigt. Für die Verwendung der hier aufgeführten Erweiterungen reicht ein passiver HUB (ohne eigene Stromversorgung). Typ: USB-HUB4 Art.-Nr: 7100.PGT120.TEST.16... -
Seite 19: Datenexport Schnittstelle
® Bedienungsanleitung – PGT 130.DT Artikel Nr.: 7100.PGT130.DT Datenexport Schnittstelle Über die Ethernet Schnittstelle können die Messdaten von Fremdsystemen wie z.B. Zeiterfassungs- oder Zutrittssystemen abgerufen werden. Eine HTTP-GET Abfrage liefert die Datensätze als [Content-Type: text/plain Charset: utf-8] zurück. Nach dem Abruf werden die Daten im Gerät gelöscht. - Seite 20 ® Bedienungsanleitung – PGT 130.DT Artikel Nr.: 7100.PGT130.DT Interface 2 - CSV Exportierte Daten im CSV-Format können direkt in einer Tabellenkalkulation, wie z.B. MS-Excel geöffnet werden. Änderung gegenüber Interface 1: Das Feldtrennzeichen ist Semikolon • Alle Felder sind in Anführungszeichen eingeschlossen •...
- Seite 21 ® Bedienungsanleitung – PGT 130.DT Artikel Nr.: 7100.PGT130.DT Interface 3 - DatatermD Sonderformat zur Kommunikation mit dem DatatermD Dienst. Änderung gegenüber Interface 1: Wenn keine Datensätze vorhanden sind, ist erg="0" und msg="no data" • Wenn erg="OK", dann ist auch Feld msg="OK" •...
