12.4 Einheiten kombinieren und Optionen

12.4.1 Mögliche Optionen für die BS Einheit
BS4~12A14AJV1B
VRV 5 Abzweig-Wahlschalter
4P695527-1 – 2022.02
a
b
c
g
d
f

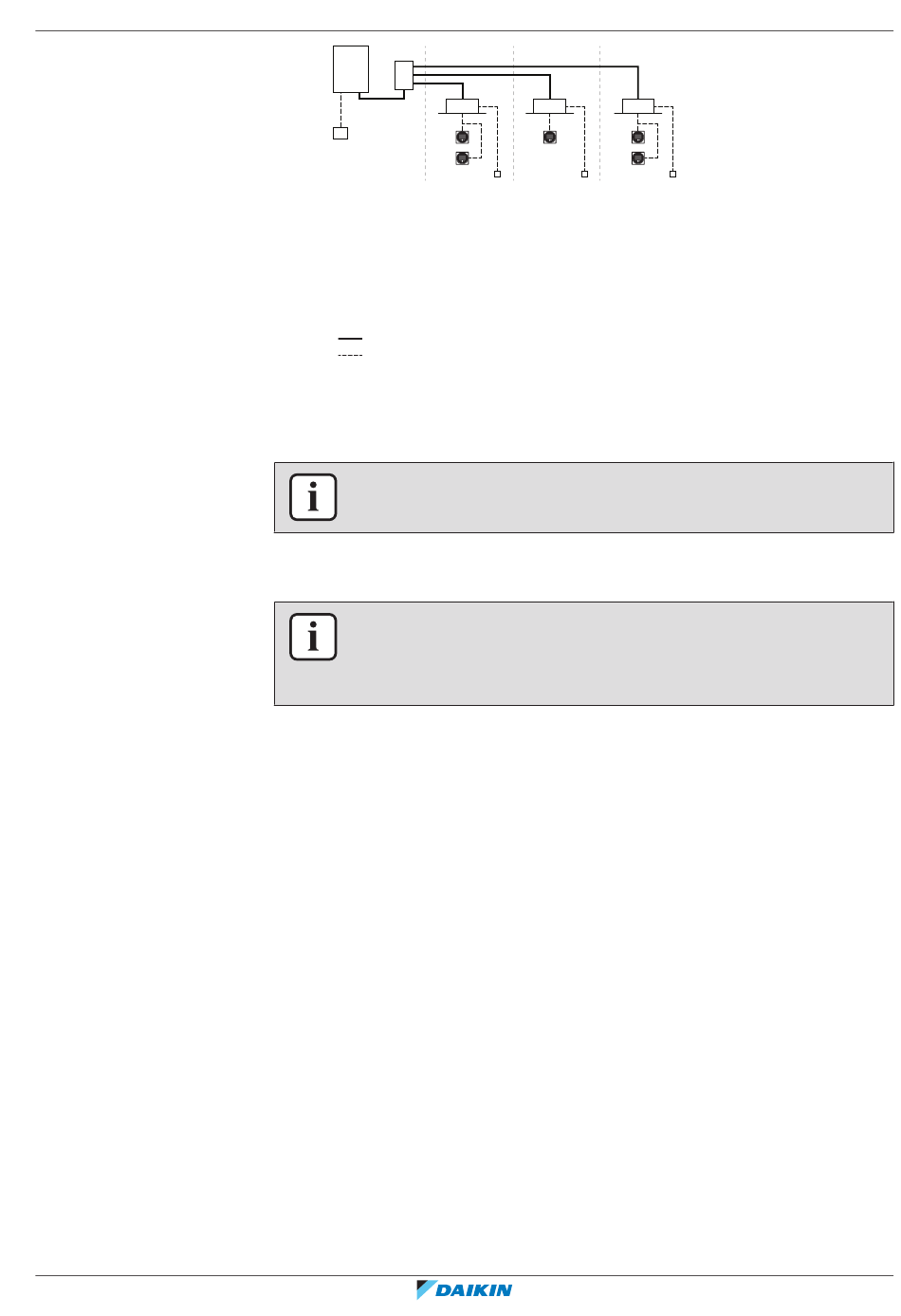

a Wärmerückgewinnung Außeneinheit
b Abzweig-Selektor (BS)
c VRV Inneneinheit mit Direktverdampfung (DX)
d Fernregler in Betriebsart Normal
e Fernregler in Betriebsart Nur Alarm
f Fernregler in Betriebsart Supervisor-Modus (in einigen Situation obligatorisch)
g iTM (optional)
h Optionen-Platine (optional)
Kältemittelrohre
Anschluss des Übertragungs- und Benutzerschnittstellenkabels
INFORMATION
In Ihrem Land sind bestimmte Optionen möglicherweise NICHT verfügbar.
INFORMATION
Alle möglichen Optionen sind unten in der Liste der Optionen aufgeführt. Weitere
Informationen zu einzelnen Option finden Sie in der Installations- und
Betriebsanleitung der entsprechenden Option.
Kanalanschluss-Kit (EKBSDCK)
Das Kit ist erforderlich, wenn Sie auf der Lufteinlassseite ein Kanalsystem
installieren. Siehe die Beispiele in
"14.5.1 Kanalsystem installieren" [
Dieses Kit kann auch beim Messen des Luftstroms benutzt werden. Siehe
"18.3.3 Luftdurchsatz messen" [
Verbindungs-Kit (EKBSJK)
Dieses Kit ist erforderlich, wenn zum Beispiel FXMA200A und FXMA250A
verbunden werden sollen. Bei Benutzung des Verbindungs-Kits muss die
Einstellung der DIP-Schalter geändert werden. Siehe
4
stellen" [ 94].
Abfluss-Kit (K-KDU303KVE)
▪ Das Übertragungskabel
Stromversorgungskabel des Abfluss-Kits verlegen.
▪ Das Stromversorgungskabel und den Relais-Kabelbaum des Abfluss-Kits im
Inneren der BS-Einheit verlegen - siehe Abbildung unten.
▪ Den Ferritkern auf dem Relais-Kabelbaum des Abfluss-Kits innerhalb des
Schaltkastens der BS-Einheit positionieren.
12 Über die Einheit und Optionen
|
c c
d d
e
h h
"14.2 Mögliche
4
71].
4
111].
der BS-Einheit
h
4
Konfigurationen" [ 65] und
"16.4 Die DIP-Schalter
NICHT in Verbund
Referenz für Installateure und Benutzer
mit
43
