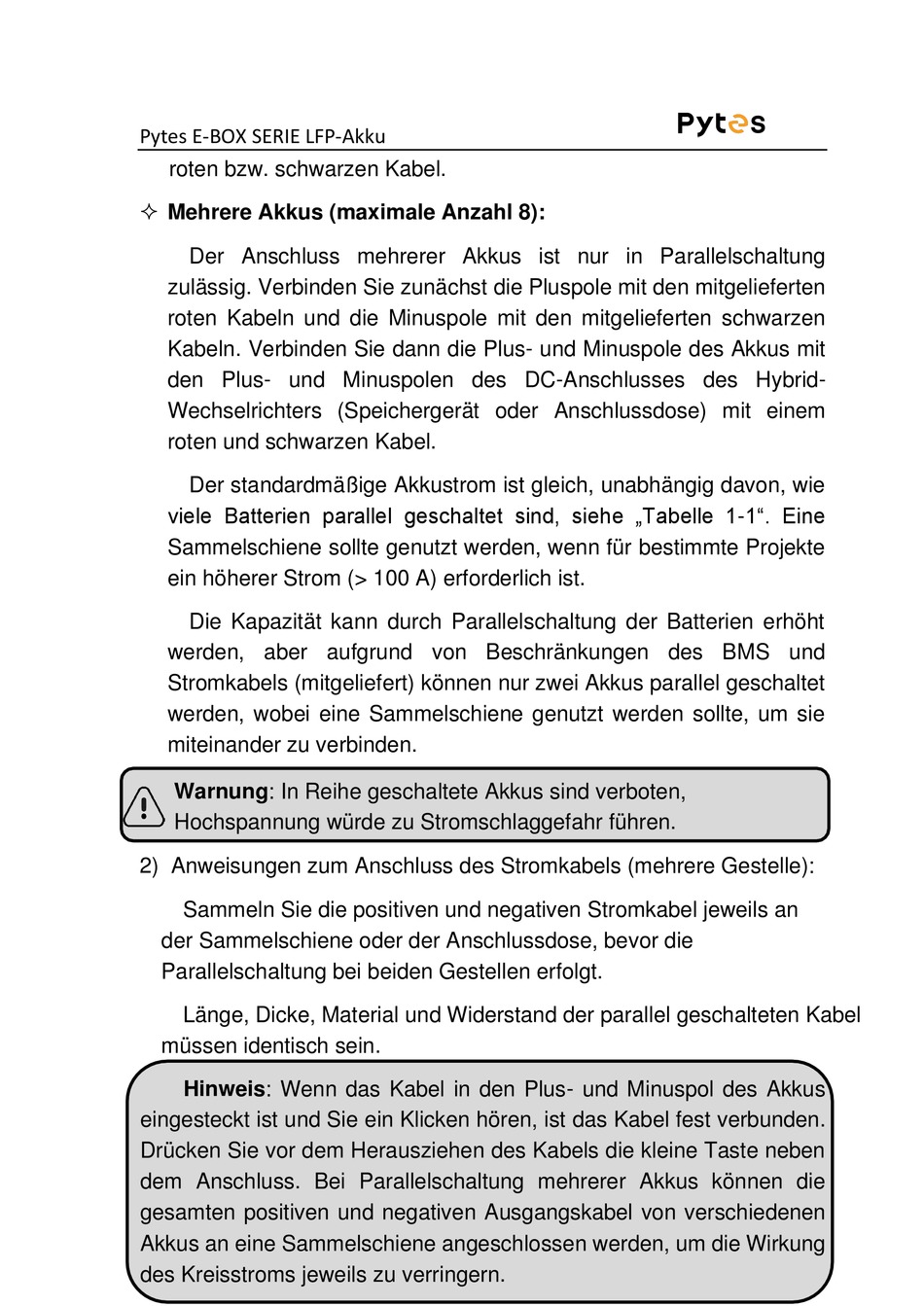

Pytes E-BOX SERIE LFP-Akku
Benutzerhandbuch
roten bzw. schwarzen Kabel.
Mehrere Akkus (maximale Anzahl 8):
Der Anschluss mehrerer Akkus ist nur in Parallelschaltung
zulässig. Verbinden Sie zunächst die Pluspole mit den mitgelieferten
roten Kabeln und die Minuspole mit den mitgelieferten schwarzen
Kabeln. Verbinden Sie dann die Plus- und Minuspole des Akkus mit
den Plus- und Minuspolen des DC-Anschlusses des Hybrid-
Wechselrichters (Speichergerät oder Anschlussdose) mit einem
roten und schwarzen Kabel.
Der standardmäßige Akkustrom ist gleich, unabhängig davon, wie
viele Batterien parallel geschaltet sind, siehe „Tabelle 1-1". Eine
Sammelschiene sollte genutzt werden, wenn für bestimmte Projekte
ein höherer Strom (> 100 A) erforderlich ist.
Die Kapazität kann durch Parallelschaltung der Batterien erhöht
werden, aber aufgrund von Beschränkungen des BMS und
Stromkabels (mitgeliefert) können nur zwei Akkus parallel geschaltet
werden, wobei eine Sammelschiene genutzt werden sollte, um sie
miteinander zu verbinden.
Warnung: In Reihe geschaltete Akkus sind verboten,
Hochspannung würde zu Stromschlaggefahr führen.
2) Anweisungen zum Anschluss des Stromkabels (mehrere Gestelle):
Sammeln Sie die positiven und negativen Stromkabel jeweils an
der Sammelschiene oder der Anschlussdose, bevor die
Parallelschaltung bei beiden Gestellen erfolgt.
Länge, Dicke, Material und Widerstand der parallel geschalteten Kabel
müssen identisch sein.
Hinweis: Wenn das Kabel in den Plus- und Minuspol des Akkus
eingesteckt ist und Sie ein Klicken hören, ist das Kabel fest verbunden.
Drücken Sie vor dem Herausziehen des Kabels die kleine Taste neben
dem Anschluss. Bei Parallelschaltung mehrerer Akkus können die
gesamten positiven und negativen Ausgangskabel von verschiedenen
Akkus an eine Sammelschiene angeschlossen werden, um die Wirkung
des Kreisstroms jeweils zu verringern.
16
