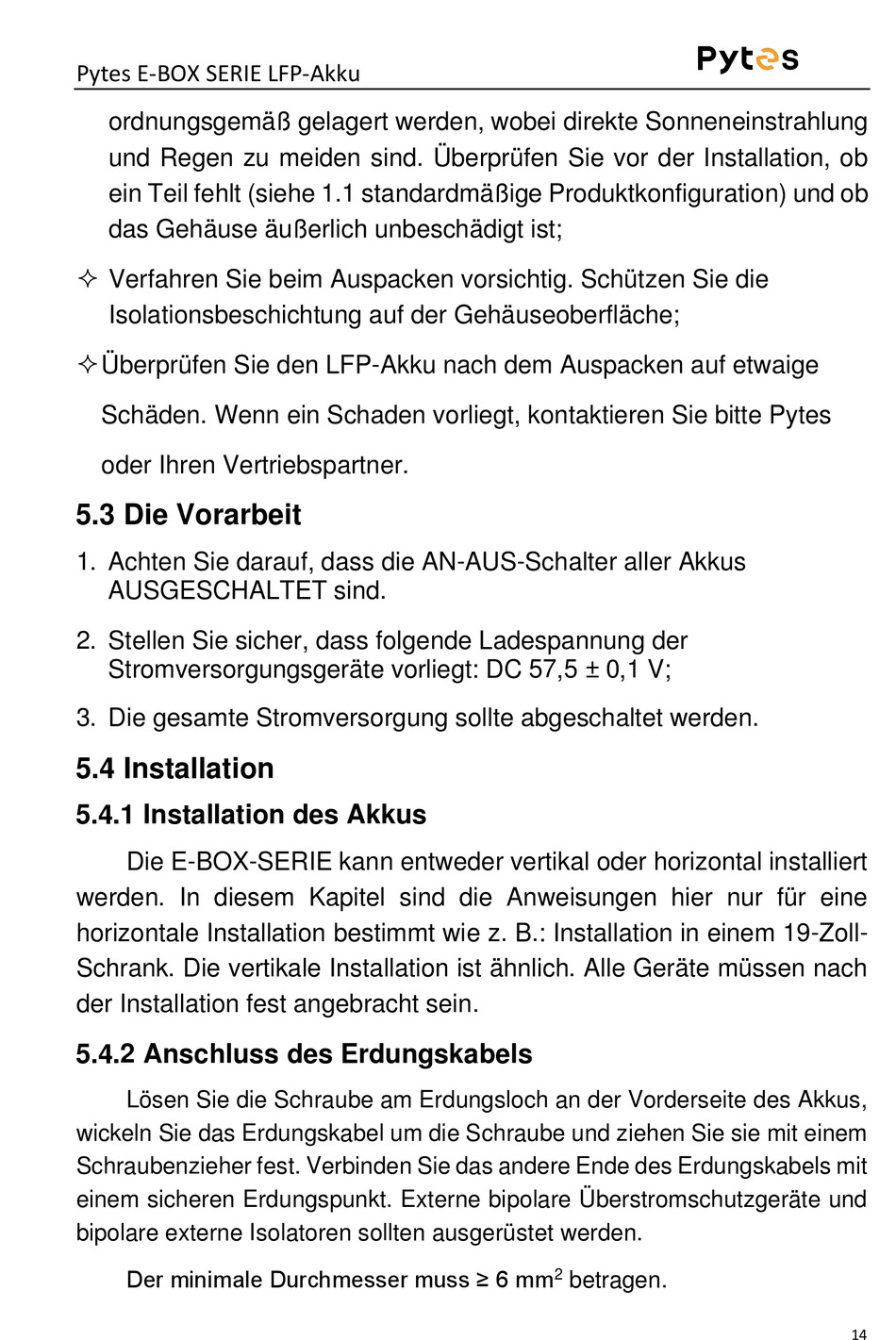

Pytes E-BOX SERIE LFP-Akku
Benutzerhandbuch
ordnungsgemäß gelagert werden, wobei direkte Sonneneinstrahlung
und Regen zu meiden sind. Überprüfen Sie vor der Installation, ob
ein Teil fehlt (siehe 1.1 standardmäßige Produktkonfiguration) und ob
das Gehäuse äußerlich unbeschädigt ist;
Verfahren Sie beim Auspacken vorsichtig. Schützen Sie die
Isolationsbeschichtung auf der Gehäuseoberfläche;
Überprüfen Sie den LFP-Akku nach dem Auspacken auf etwaige
Schäden. Wenn ein Schaden vorliegt, kontaktieren Sie bitte Pytes
oder Ihren Vertriebspartner.
5.3 Die Vorarbeit
1. Achten Sie darauf, dass die AN-AUS-Schalter aller Akkus
AUSGESCHALTET sind.
2. Stellen Sie sicher, dass folgende Ladespannung der
Stromversorgungsgeräte vorliegt: DC 57,5 ± 0,1 V;
3. Die gesamte Stromversorgung sollte abgeschaltet werden.
5.4 Installation
5.4.1 Installation des Akkus
Die E-BOX-SERIE kann entweder vertikal oder horizontal installiert
werden. In diesem Kapitel sind die Anweisungen hier nur für eine
horizontale Installation bestimmt wie z. B.: Installation in einem 19-Zoll-
Schrank. Die vertikale Installation ist ähnlich. Alle Geräte müssen nach
der Installation fest angebracht sein.
5.4.2 Anschluss des Erdungskabels
Lösen Sie die Schraube am Erdungsloch an der Vorderseite des Akkus,
wickeln Sie das Erdungskabel um die Schraube und ziehen Sie sie mit einem
Schraubenzieher fest. Verbinden Sie das andere Ende des Erdungskabels mit
einem sicheren Erdungspunkt. Externe bipolare Überstromschutzgeräte und
bipolare externe Isolatoren sollten ausgerüstet werden.
Der minimale Durchmesser muss ≥ 6 mm
2
betragen.
14
