VEVOR RV Benutzerhandbuch Seite 8

Anti-Korrosions, Beschichtungsmaterialien.
Gemischter Erdhügel
mixed earth mounds

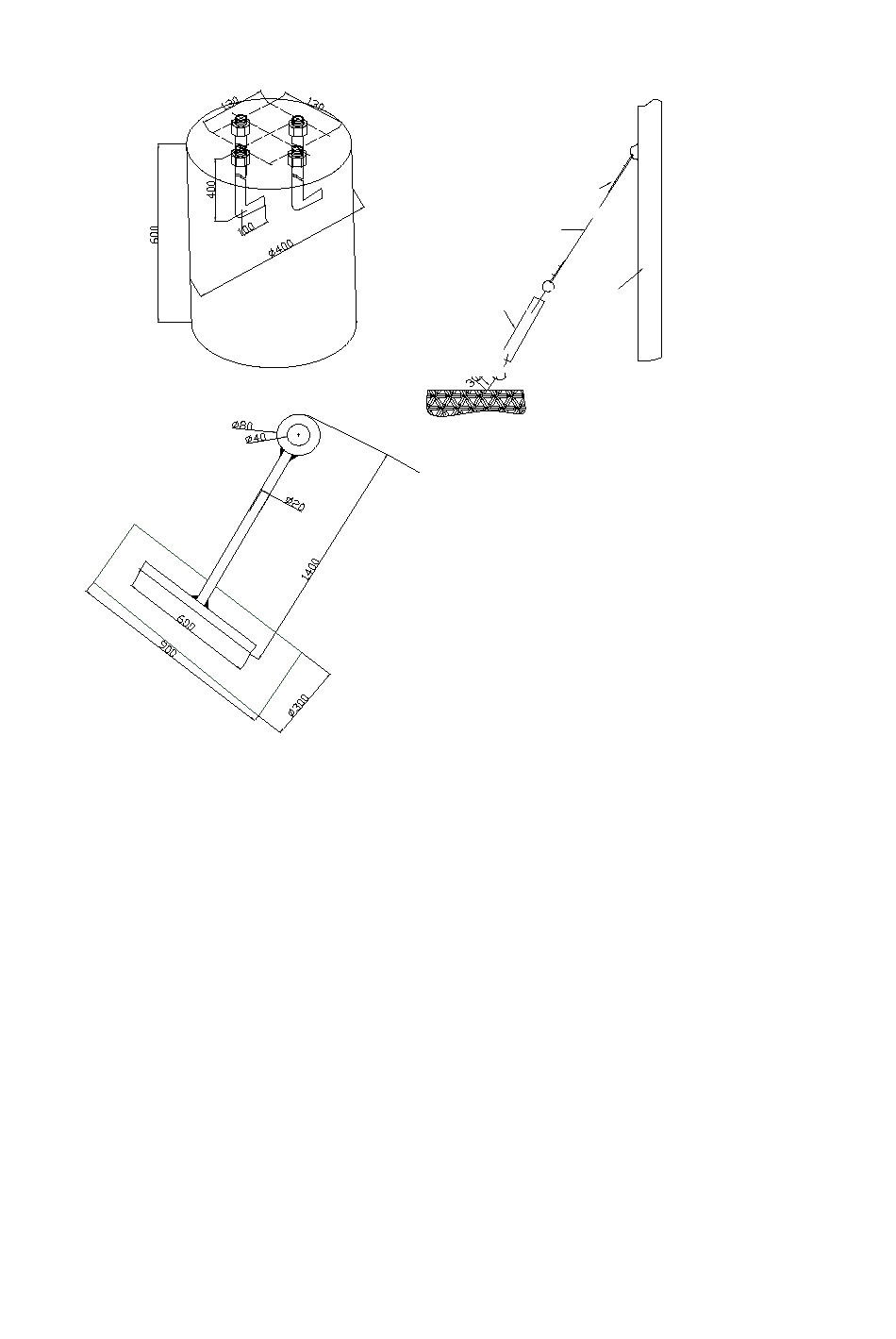

Figure1:manufacture of mixed earth mound
Abb. 1:Herstellung eines gemischten Erdhügels
Figure2
Abb. 2: Bodenverankerung (3 Sätze)
The manufacture of earth anchor(3 sets)
Abb. 1: Herstellung von Anker, Lasso und Abspannseil
4. Die Herstellung und Größe des oberen Turms sind in Abbildung 2 dargestellt. Seine
Anforderungen: solide Schweißung; keine Undichtigkeit in der Schweißzone; die
Erdungslasche muss 20 cm vom Boden entfernt geschweißt werden (gut sichtbar). Er
wird an die Erdungsvorrichtung für die Beleuchtung angeschlossen.
U-Bolzen
U-type bolt(4-WIRE STRAND)
(4-Draht-Strang)
GB/T5976-8
Galvanized steel guy wire Verzinktes Stahlseil
1*19-10
Schmutzfänger (16 Zoll)
Wind turbine tower
Strainer(16 inches)
Windkraftanlage
Der Erdanker
The earth anchor
Figure3
The manufacture of guy cable
Die Herstellung eines Abspannseils
Technische Anforderungen
Technical requirement
1. L-Schrauben für vier verzinkte Drahtlitzen; Schrauben sollten 60 höher als
1、L-type bolts for four galvanized wire strands;
die gemischte Erdoberfläche sein.
screws should be 60 higher from the mixed earth surface.
2. C25 Motar kann für gemischte Erde verwendet werden.
2、C25 motar can be used for mixed earth.
3. Die Metallteile sollten korrosions- und rostbeständig sein.
3、The metal parts should be under the threatment of
anticorrosion and rust proofing.
8
Turm der
Abb. 3:
