Kapitel 6. Diagnose ..29 Kapitel 3. Erkunden Sie Ihren Lenovo Diagnosetools ... . Computer ....11 Die Vantage-App .
Seite 4
Anhang A. Informationen zur Lenovo Kundendienstzentrale ..Konformität ....59 Zusätzliche Serviceleistungen anfordern ..Anhang B. Hinweise und Marken . . . 61...
Einführung zu Ihrem Lenovo Computer ® Vielen Dank, dass Sie sich für einen Lenovo Computer entschieden haben! Wir arbeiten stetig daran, Ihnen nur die besten Lösungen zu liefern. Lesen Sie vor Beginn die folgenden Informationen: • Die Abbildungen in dieser Dokumentation können sich von Ihrem Produkt unterscheiden.
Seite 6

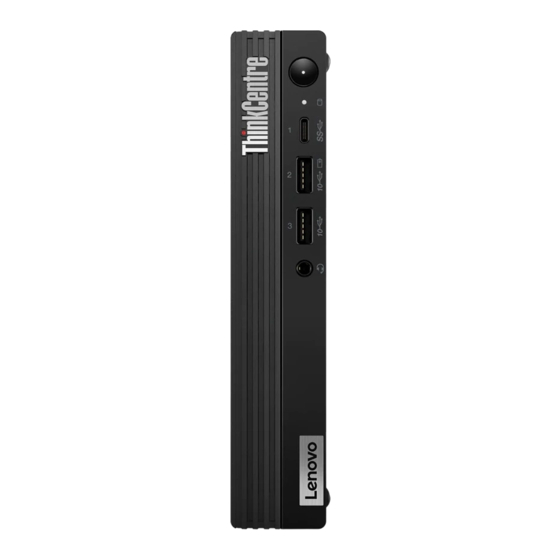

M70q Gen 3 / M80q Gen 3 / M90q Gen 3 Benutzerhandbuch...
Seite 8
Always On USB 3.2-Anschluss Gen 2 Wenn die Funktion „Always On USB“ aktiviert ist, können Sie mit dem Always On USB 3.2-Anschluss Gen 2 eine USB-Einheit aufladen, wenn der Computer eingeschaltet, ausgeschaltet, im Energiesparmodus oder im Ruhemodus ist. Verwandtes Thema •...
Rückansicht M70q Gen 3 1. Optionale Anschlüsse* 2. Schlitz für Sicherheitsschloss ® 3. Wi-Fi -Antennensteckplatz* 4. Ethernet-Anschluss 6. USB 2.0-Anschluss (mit intelligenter Power-On- 5. USB 3.2-Anschlüsse Gen 2 Funktion) ™ 7. HDMI -Ausgangsanschluss 8. USB 3.2-Anschluss Gen 1 ™ 9. DisplayPort -Ausgangsanschluss 10.
Seite 10
• DisplayPort-Ausgangsanschluss • HDMI-Ausgangsanschluss • Serieller Anschluss • VGA-Ausgangsanschluss • USB-C 3.2 Gen 1-Anschluss (nur für optionalen Anschluss 1) • Ethernet-Anschluss (nur für optionalen Anschluss 2) • USB 3.2 Gen 1-Anschluss (nur für M80q Gen 3 und M90q Gen 3) Verwandte Themen •...
Merkmale und technische Daten Ausführliche technische Daten zu Ihrem Computer finden Sie unter https://psref.lenovo.com • Breite: 36,5 mm Abmessungen • Höhe: 179 mm • Tiefe: 182,9 mm Maximalkonfiguration bei Lieferung: • M70q Gen 3: 1,28 kg Gewicht (ohne Verpackung) • M80q Gen 3: 1,28 kg •...
Ausgangsspannung und Stromstärke von 5 V und 0,9 A. • Schließen Sie USB-C-Zubehör an, um die Funktionalität Ihres Computers zu erweitern. Unter folgender Adresse können Sie USB-C-Zubehör erwerben https://www.lenovo.com/accessories • USB-C-Anschluss (3.2 Gen 1) • USB-C-Anschluss (3.2 Gen 2) Hinweis zur USB-Übertragungsrate Abhängig von zahlreichen Faktoren wie z.
Seite 13
Betriebsumgebung variiert die tatsächliche Übertragungsrate über die verschiedenen USB-Anschlüsse an diesem Gerät und kann u. U. langsamer als die Datenrate sein, die unten für jedes Gerät aufgeführt ist. USB-Einheit Datenrate (Gbit/s) 3.2 Gen 1 / 3.1 Gen 1 3.2 Gen 2 / 3.1 Gen 2 3.2 Gen 2 ×...
Seite 14
M70q Gen 3 / M80q Gen 3 / M90q Gen 3 Benutzerhandbuch...
1. Geben Sie Bluetooth in das Windows-Suchfeld ein, und drücken Sie dann die Eingabetaste. 2. Schalten Sie Bluetooth ein, wenn es ausgeschaltet ist. 3. Wählen Sie eine Bluetooth-Einheit aus und befolgen Sie die Anweisungen auf dem Bildschirm. Intel Turbo Boost-Technologie Mit dem Intel Turbo-Modus kann der Prozessor die eigenen Wärmekomponenten, Stromstärken sowie die Stromversorgung bewerten, um eine dynamische Obergrenze zugunsten der Frequenz zu ermitteln.
Zubehör erwerben Wenn Sie das Leistungsspektrum Ihres Computers erweitern möchten, bietet Ihnen Lenovo verschiedene Hardwarezubehörteile und -Upgrades an. Zu diesen Zusatzeinrichtungen zählen unter anderem Speichermodule, Speichereinheiten, Netzkarten, Netzteile, Tastaturen und Mäuse. Ihre Bestellungen bei Lenovo können Sie unter aufgeben. https://www.lenovo.com/accessories...
Seite 20
M70q Gen 3 / M80q Gen 3 / M90q Gen 3 Benutzerhandbuch...
Kapitel 4. Computer und Informationen sichern Computer sperren Anmerkung: Lenovo enthält sich jeglicher Äußerung, Bewertung oder Gewährleistung in Bezug auf die Funktion, Qualität oder Leistung von Schlössern und Sicherheitseinrichtungen. Sie können Computerverriegelungen bei Lenovo erwerben. Kabelverriegelung (Kensington-Schloss) Sichern Sie den Computer mit einer Kabelverriegelung (Kensington-Schloss) an einem Tisch oder anderen Befestigungsmöglichkeiten.
Programm zu beenden. Es empfiehlt sich, die Kennwörter zu notieren und an einem sicheren Ort aufzubewahren. Wenn Sie die Kennwörter vergessen, können sich auch an einen von Lenovo autorisierten Service-Provider wenden. Anmerkung: Wenn Sie Ihr Festplattenlaufwerk-Kennwort vergessen, kann Lenovo das Kennwort nicht löschen oder Daten vom Speicherlaufwerk wiederherstellen.
Sie ein solches Kennwort festgelegt haben. Informationen zur Zertifikatregistrierung finden Sie im Handbuch zur Zertifikatregistrierung unter https:// support.lenovo.com/docs/certificate_enrollment_guide BIOS-Menü mit Zertifikat öffnen Nachdem Sie das Zertifikat registriert haben, können Sie das BIOS-Menü mit dem Zertifikat öffnen.
2. Klicken Sie auf Windows Defender Firewall und befolgen Sie anschließend die angezeigten Anweisungen. In der Firmware enthaltene Computrace Agent-Software (für ausgewählte Modelle) Die Computrace Agent-Software ist eine Lösung für die Verwaltung von IT-Systemen und die Wiederbeschaffung von Computern bei Diebstahl. Die Software erkennt, wenn Änderungen am Computer vorgenommen wurden, z.
1. Starten Sie den Computer neu. Wenn die Logoanzeige eingeblendet wird, drücken Sie die F1- oder Fn +F1-Taste. 2. Wählen Sie Security ➙ Cover Tamper Detected aus und drücken Sie die Eingabetaste. 3. Wählen Sie Enabled aus, und drücken Sie die Eingabetaste. 4.
Seite 26
M70q Gen 3 / M80q Gen 3 / M90q Gen 3 Benutzerhandbuch...
So ändern Sie die Anzeigesprache des UEFI BIOS: 1. Wählen Sie Main ➙ Language aus und drücken Sie die Eingabetaste. 2. Legen Sie die Anzeigesprache wie gewünscht fest. Anzeigemodus des UEFI BIOS ändern (für ausgewählte Modelle) Sie können das UEFI BIOS im Grafikmodus oder im Textmodus entsprechend Ihren Bedürfnissen verwenden.
5. Drücken Sie die Taste F10 bzw. die Tasten Fn+F10, um die Änderungen zu speichern und das Programm zu beenden. Temporäre Booteinheit auswählen Anmerkung: Nicht alle Datenträger und Speicherlaufwerke sind bootfähig. 1. Führen Sie je nach Typ der Speichereinheit einen der folgenden Schritte aus: •...
4. Drücken Sie die Taste F10 bzw. die Tasten Fn+F10, um die Änderungen zu speichern und das Programm zu beenden. ErP LPS-Compliance-Modus aktivieren oder deaktivieren Die Computer von Lenovo erfüllen die Ökodesignrichtlinien gemäß den Bestimmungen aus ErP Lot 3. Weitere Informationen finden Sie unter: https://www.lenovo.com/us/en/compliance/eco-declaration Sie können den ErP LPS-Compliance-Modus (ErP = Energy related Products-Directive, LPS = Lowest Power...
Microsoft nimmt ständig Aktualisierungen am Windows-Betriebssystem vor. Überprüfen Sie vor der Installation einer bestimmten Windows-Version die Kompatibilitätsliste für die Windows-Version. Weitere Informationen dazu finden Sie unter: https://support.lenovo.com/us/en/solutions/windows-support So ändern Sie die BIOS-Einstellungen: 1. Starten Sie den Computer neu. Wenn die Logoanzeige eingeblendet wird, drücken Sie die F1- oder Fn +F1-Taste.
Öffnen Sie die Vantage-App, um die verfügbaren Aktualisierungspakete zu überprüfen. Falls ein aktuelles UEFI BIOS-Aktualisierungspaket verfügbar ist, befolgen Sie die angezeigten Anweisungen zum Herunterladen und Installieren des Pakets. • Von der Lenovo Support-Website: 1. Rufen Sie die folgende Adresse auf: https://pcsupport.lenovo.com 2.
CMOS löschen 1. Entnehmen Sie alle Datenträger aus den Laufwerken und schalten Sie alle angeschlossenen Geräte und den Computer aus. 2. Ziehen Sie alle Netzkabel aus den Netzsteckdosen. Entfernen Sie anschließend alle Teile, die den Zugriff auf die Brücke zum Löschen/zur Wiederherstellung des CMOS behindern. 3.
Seite 34
M70q Gen 3 / M80q Gen 3 / M90q Gen 3 Benutzerhandbuch...
Fähigkeiten des Kunden erfordern. Die Teile können auch im Rahmen der Garantie für den Computer des Kunden von qualifizierten Servicetechnikern installiert oder ausgetauscht werden. Wenn Sie die CRU selbst installieren möchten, sendet Lenovo Ihnen die CRU zu. CRU-Informationen sowie Anweisungen zum Austausch der CRU werden mit dem Produkt geliefert und sind auf Anfrage jederzeit bei Lenovo erhältlich.
Optional-Service-CRUs • Knopfzellenbatterie • Festplattenlaufwerk* • Halterung für Festplattenlaufwerk* • Systemlüfter • Wi-Fi-Karte* • Abdeckung der Wi-Fi-Karte* * für ausgewählte Modelle CRU entfernen oder austauschen In diesem Abschnitt finden Sie Anweisungen zum Entfernen oder Austauschen einer CRU. Netzteil und Netzkabel Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus.
Halterung für Stromnetzteil Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus. Gehen Sie zum Zugreifen wie folgt vor: 1. Schalten Sie den Computer aus und entfernen Sie alle angeschlossenen Geräte und Kabel. 2.
Seite 40
M70q Gen 3 / M80q Gen 3 / M90q Gen 3 Benutzerhandbuch...
VESA-Halterung Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus. Gehen Sie zum Zugreifen wie folgt vor: 1. Schalten Sie den Computer aus und entfernen Sie alle angeschlossenen Geräte und Kabel. 2.
Vertikaler Ständer Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus. Gehen Sie zum Zugreifen wie folgt vor: 1. Schalten Sie den Computer aus und entfernen Sie alle angeschlossenen Geräte und Kabel. 2.
Entfernungsschritte Gehäuse für das externe optische Laufwerk sowie externes optische Laufwerk Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus. Gehen Sie zum Zugreifen wie folgt vor: 1. Schalten Sie den Computer aus und entfernen Sie alle angeschlossenen Geräte und Kabel. 2.
Staubring Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus. Gehen Sie zum Zugreifen wie folgt vor: 1. Schalten Sie den Computer aus und entfernen Sie alle angeschlossenen Geräte und Kabel. 2.
Entfernungsschritt Computerabdeckung Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus. Gehen Sie zum Zugreifen wie folgt vor: 1. Schalten Sie den Computer aus und entfernen Sie alle angeschlossenen Geräte und Kabel. 2.
Entfernungsschritte Festplattenlaufwerk und Halterung des Festplattenlaufwerks Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus. Achtung: Das interne Speicherlaufwerk ist empfindlich. Durch unsachgemäße Behandlung können Beschädigungen und dauerhafter Datenverlust verursacht werden. Beachten Sie bei der Handhabung des internen Speicherlaufwerks die folgenden Vorsichtsmaßnahmen: •...
Seite 51
Austauschverfahren Kapitel 7 Austausch von CRUs...
Interner Lautsprecher Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus. Gehen Sie zum Zugreifen wie folgt vor: 1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt „Computerabdeckung“...
2. Ziehen Sie das Kabel des internen Lautsprechers von dem Anschluss für den internen Lautsprecher auf der Systemplatine ab. Entfernungsschritte • Typ 1 • Typ 2 Systemlüfter Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus.
Seite 54
2. Internen Lautsprecher entfernen. Informationen hierzu finden Sie im Abschnitt „Interner Lautsprecher“ auf Seite 46. 3. Entfernen Sie die ThinkCentre LED-Halterung mit der LED. 4. Ziehen Sie das Kabel des Systemlüfters vom Anschluss für den Systemlüfter auf der Systemplatine ab. Austauschverfahren •...
Seite 55
• Typ 2 (nur für M90q Gen 3) Kapitel 7 Austausch von CRUs...
Knopfzellenbatterie Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus. Ihr Computer besitzt eine spezielle Art von Speicher, in dem Datum, Uhrzeit und die Einstellungen für integrierte Komponenten, u. a. die Zuordnungen (Konfiguration) der Parallelanschlüsse, gespeichert sind. Durch eine Knopfzellenbatterie bleiben die Informationen auch dann erhalten, wenn Sie den Computer ausschalten.
• „Computerabdeckung“ auf Seite 43. • „Festplattenlaufwerk und Halterung des Festplattenlaufwerks“ auf Seite 44. Entfernungsschritte Anmerkung: Stellen Sie bei der Installation sicher, dass das graue Kabel an dem mit „1“ gekennzeichneten AUX-Anschluss und das schwarze Kabel an dem mit „2“ gekennzeichneten Hauptanschluss der Karte angeschlossen ist.
M.2 Solid-State-Laufwerk Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus. Achtung: Das M.2-Solid-State-Laufwerk ist eine sehr empfindliche Einheit. Durch unsachgemäße Behandlung können Beschädigungen und dauerhafter Datenverlust verursacht werden. Beachten Sie bei der Handhabung des M.2-Solid-State-Laufwerks die folgenden Vorsichtsmaßnahmen: •...
Entfernungsschritte Speichermodul Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus. Stellen Sie sicher, die in der folgenden Abbildung gezeigte Installationsreihenfolge für Speichermodule zu befolgen. Entfernen Sie für den Zugriff die folgenden Teile in der angegebenen Reihenfolge: Kapitel 7 Austausch von CRUs...
Seite 60
• „Computerabdeckung“ auf Seite 43. • „Untere Abdeckung“ auf Seite 51. Austauschverfahren M70q Gen 3 / M80q Gen 3 / M90q Gen 3 Benutzerhandbuch...
Seite 62
So greifen Sie darauf zu Ressourcen Lenovo Support-Website mit den neuesten Unterstützungsinformationen zu Folgendem: • Treiber und Software • Diagnoselösungen https://pcsupport.lenovo.com • Produkt- und Servicegarantie • Details zu Produkten und Teilen • Wissensdatenbank und häufig gestellte Fragen • Öffnen Sie das Startmenü und klicken Sie auf Hilfe anfordern oder Tipps.
Eine Liste der Lenovo Support-Telefonnummern für Ihr Land oder Ihre Region finden Sie unter: https://pcsupport.lenovo.com/supportphonelist Anmerkung: Telefonnummern können jederzeit ohne Vorankündigung geändert werden. Wenn die Nummer für Ihr Land oder Ihre Region nicht angegeben ist, wenden Sie sich an Ihren Lenovo Reseller oder Lenovo Vertriebsbeauftragten. Kapitel 8...
Ihnen verwendeten Hardwarekomponenten beziehen, werden von Lenovo oder dem zuständigen Reseller (sofern dieser von Lenovo autorisiert ist) durchgeführt. Nicht enthaltene Services • Austauschen oder Verwenden von Komponenten, die nicht für oder von Lenovo hergestellt wurden, oder von Komponenten, die nicht der Garantie unterliegen • Erkennung von Softwarefehlern •...
Informationen in Bezug auf Zertifizierung Produktname Computertypen ThinkCentre M70q Gen 3 11T3, 11T4, 11TY, 11U0, 11UB, 11UC, 11UD, 11UE, 11US, 11UU, 11X2, 11X6, 11X9, 11XB, 11Y5 und 11Y6 ThinkCentre M80q Gen 3 11U1, 11U2, 11U3, 11U4, 11UF, 11UG, 11UH, 11UJ,...
Seite 66
M70q Gen 3 / M80q Gen 3 / M90q Gen 3 Benutzerhandbuch...
Seite 67
Überarbeitungen oder in Technical News Letters (TNLs) bekannt gegeben. Um einen besseren Service zu ermöglichen, behält sich Lenovo das Recht vor, die in den Handbüchern zu Ihrem Computer beschriebenen Produkte und Softwareprogramme sowie den Inhalt des Benutzerhandbuchs jederzeit ohne zusätzlichen Hinweis zu verbessern und/oder zu ändern.
Seite 68
Verweise in dieser Veröffentlichung auf Websites anderer Anbieter dienen lediglich als Benutzerinformationen und stellen keinerlei Billigung des Inhalts dieser Websites dar. Das über diese Websites verfügbare Material ist nicht Bestandteil des Materials für dieses Lenovo Produkt. Die Verwendung dieser Websites geschieht auf eigene Verantwortung.
