1. Mettez le câble de raccordement côté
bâtiment hors tension et sécurisez-le
contre toute remise en marche.Pour ce
faire, déclenchez le disjoncteur
correspondant de l'installation domestique.
2. Retirez le luminaire du pot
d'encastrement (1).Desserrez les deux vis
(2) à l'arrière du luminaire et retirez le
couvercle du luminaire (3).
3. Pour le montage avec pot
d'encastrement (1), vous devez percer ou
découper une ouverture pour le câble au
niveau de l'une des perforations (4)
prévues à cet effet dans le pot
d'encastrement.Faites ensuite passer le
câble de raccordement côté bâtiment par
l'ouverture de câble et placez le pot
d'encastrement (1) dans l'ouverture de
montage prévue à cet effet.
4. faites passer le câble de raccordement
côté bâtiment (diamètre de câble de 6 à 9
mm) par l'ouverture (5) à l'arrière du
luminaire.
5. Raccordez le câble de raccordement
côté bâtiment conformément à la figure 2 à
la borne à vis située à l'intérieur du
luminaire.
6. Refermez maintenant le boîtier du
luminaire.
7. Placez ensuite le luminaire à l'endroit
prévu à cet effet.Les ressorts (6) sur le
côté du luminaire devraient maintenant
fixer le luminaire.
8. Rétablissez l'alimentation
électrique.L'installation est maintenant
terminée.
Sous réserve de modifications techniques
LEDs Com GmbH, Dohrweg 2a, D-41066 Mönchengladbach, www.leds-com.de, Tel. +49 (0) 2161 - 5 75 99 76
Français Applique murale encastrée (LC-EL-073-WW) - Instructions de montage

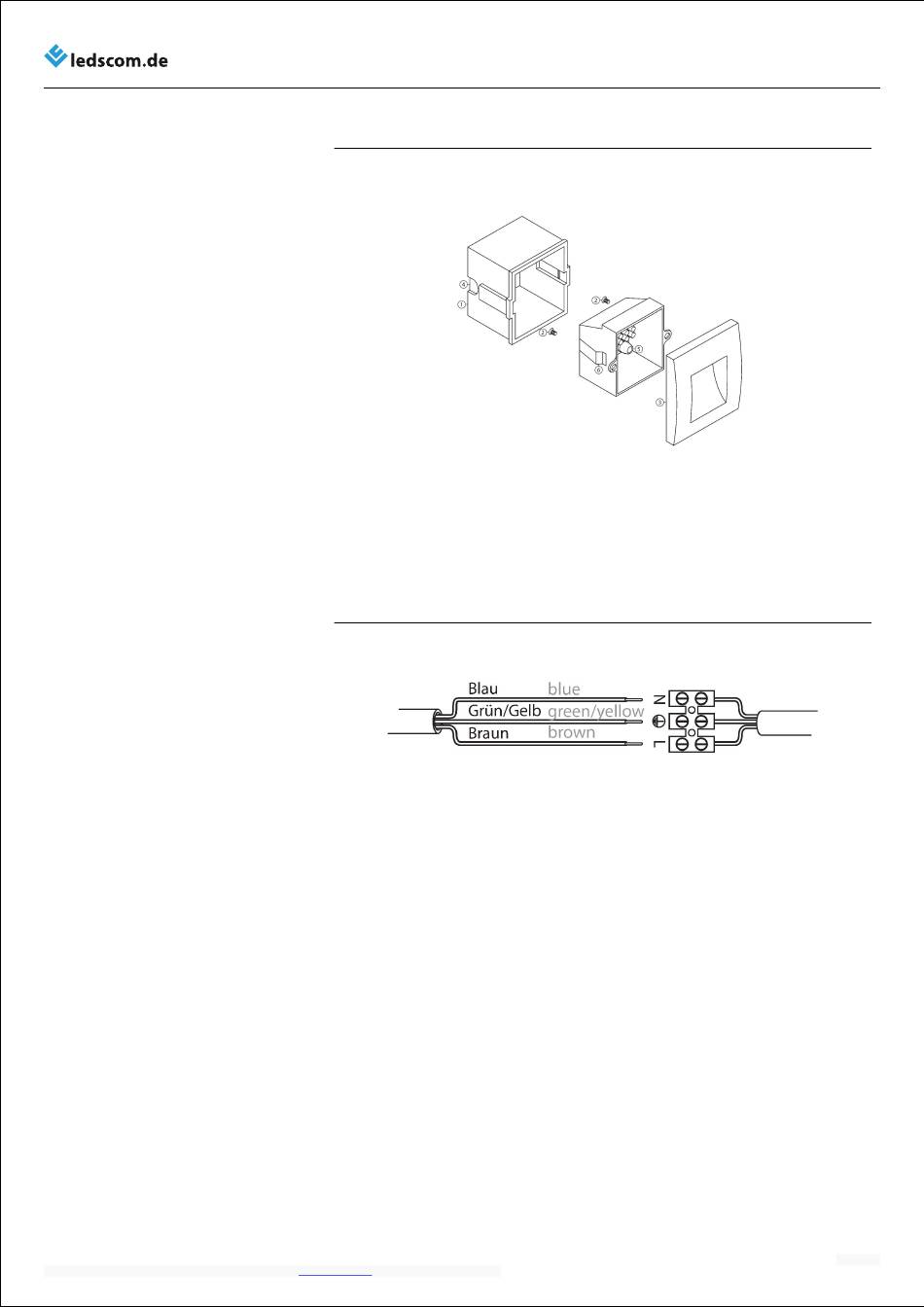

Figure 1
1: Pot d'encastrement
2: Vis
3: Couvercle de la lampe
Figure 2
4: perforation pour l'ouverture du câble
5: Ouverture pour le câble
6: Ressorts
