Bedienung / Dreh- und Wechselstromzähler
Sagemcom

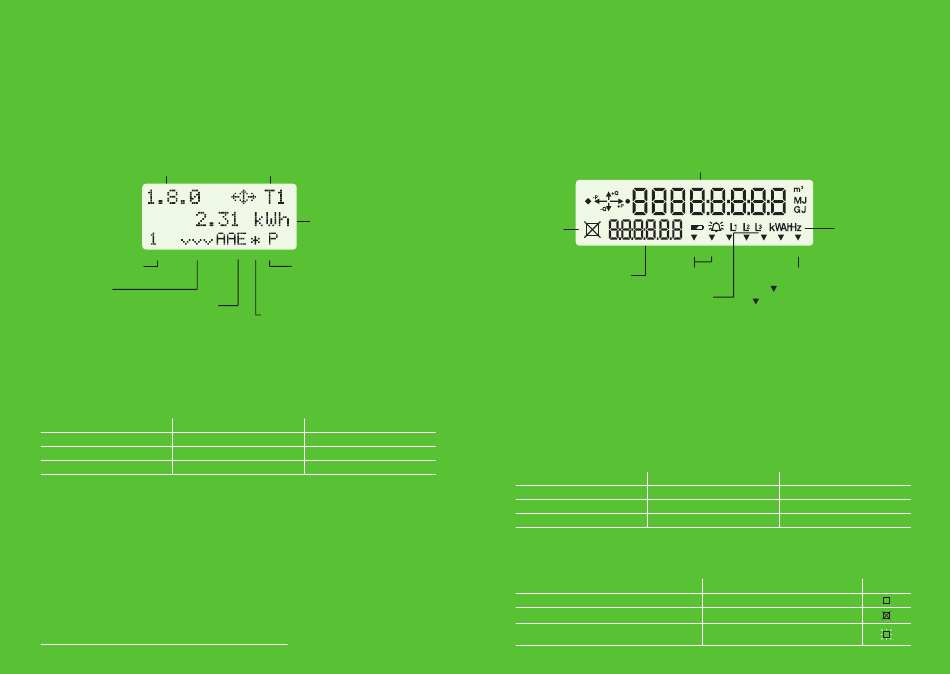

Anzeigenmenü
Die Anzeige Ihres Displays ist abhängig von Ihrem Tarif, da nur für Sie relevante
Informationen angezeigt werden.
OBIS-Code
Phase
MR P1 P2
R1 R2 BR
Phasenanzeige 123
Profilanzeige
(Je nach Tarif)
Breaker Zustand
A...Aus (Nicht verbunden)
E...Ein (Verbunden)
Druckknopf
Der Druckknopf dient, neben der Einschaltung nach Freigabe durch den Netzbetreiber
auch zur manuellen Bedienung des Zählers. Die Länge der Druckdauer bestimmt die
Funktion. Sie können durch das Menü scrollen, einen Menüpunkt auswählen und im
Untermenü des ausgewählten Punktes weiterscrollen.
Vereinfachte Bezeichnung
Haltedauer
Kurzer Druck
< 2 Sekunden
Langer Druck
> 2 Sekunden
Sehr langer Druck
> 5 Sekunden
Menüpunkt auswählen und anzeigen lassen: Druckknopf zwischen 3 und 5 Sekunden halten, öffnet den
ausgewählten Menüpunkt. Um im Untermenü einen Punkt zu wählen, ist ein Tastendruck ≤ 2 Sekunden
erforderlich. Für das Verlassen eines Untermenüs muss der Druckknopf > 5 Sekunden gehalten werden.
Ruhezustand: Standardmäßig befindet sich der Zähler nach dem Einschalten im Ruhezustand.
Im Ruhezustand schaltet das Display alle 5 Sekunden automatisch durch die Register, d.h. es rolliert durch
die auf den Kunden angepassten Anzeigen. Nach 20 Minuten (1.200 Sekunden) ohne Druck schaltet der
Zähler in den Ruhezustand zurück.
Kundenanlagen, bei denen der freie Zugang durch eine verschlossene Zählerschranktür nicht möglich
ist, erhalten im Rahmen der Smart Meter Installation einen externen Taster für die Bedienung des grünen
Druckknopfes.
Für die interaktive Bedienungsanleitung besuchen Sie bitte unsere Webseite:
https://www.e-netze.at/Strom/Smartmeter/Tutorial
Tarifanzeige: Tarif 1 (T1) oder Tarif 2 (T2)
Aktueller Wert
laut OBIS-Code
MID
PLC
Verbindungsanzeige
P...keine PLC-Kommunikation möglich
PC...PLC-Kommunikation möglich
*-Symbol für die MID-Zulasssung
Funktion
Scroll-Funktion/Blättern
Enter/Bestätigung/Auswahl
Zurück in den Ruhezustand
Bedienung / Dreh- und Wechselstromzähler
Landis+Gyr
Anzeigenmenü
Die Anzeige Ihres Displays ist abhängig von Ihrem Tarif, da nur für Sie relevante
Informationen angezeigt werden.
Aktueller Wert laut OBIS-Code
Breaker
Zustand
(siehe Tabelle*)
T1
OBIS-Code
Tarifanzeige
Phasenanzeige 123
Druckknopf
Druckknopf GRÜN: Mit dem grünen Druckknopf kann bspw. der Zählerstand angezeigt werden oder die
aktuelle Gerätekonfiguration. Die Länge der Druckdauer bzw. der Doppeldruck bestimmt die Funktion.
Sie können durch das Menü scrollen, einen Menüpunkt auswählen/bestätigen und im Untermenü des
ausgewählten Punktes weiterscrollen.
Druckknopf GRAU: Der graue Druckknopf dient zur (Wieder)Einschaltung der Anlage nach Freigabe
durch die Energienetze Steiermark (Breaker Schaltung). Sie werden telefonisch über den Zeitraum der
Einschaltung informiert und schalten nach erfolgter Freigabe die Anlage mit einem Knopfdruck (wieder) ein.
Kundenanlagen, bei denen der freie Zugang durch eine verschlossene Zählerschranktür nicht möglich
ist, erhalten im Rahmen der Smart Meter Installation einen externen Taster für die Bedienung des grauen
Druckknopfes, um den Zähler bzw. die Anlage einzuschalten und mit Strom zu versorgen.
Vereinfachte Bezeichnung
Haltedauer
Kurzer Druck
< 2 Sekunden
Langer Druck
> 2 Sekunden
Doppeldruck
2 x kurz drücken
Betriebsanzeige: Die Betriebsanzeige ist eine Durchlaufanzeige, d.h. mehrere Werte werden
abwechselnd in festen Abständen (10 Sekunden) angezeigt. Dabei ist es möglich, dass aufgrund der
7-Segment-Anzeige, die Information am Zählerdisplay geteilt bzw. aufeinanderfolgend angezeigt wird.
*Breaker Zustand
Kundenanlage eingeschaltet
Kundenanlage unterbrochen
Kundenanlage bereit für Wiederaufbau
der Verbindung
Aktuelle
Einheit laut
OBIS-Code
T2
TC
Test
R1
R2
PLC
Verbindungsanzeige
kein
...PLC-Kommunikation nicht möglich
...PLC-Kommunikation möglich
Funktion
Scroll-Funktion/Blättern
Enter/Bestätigung/Auswahl
Zurück in die Betriebsanzeigen
Anzeige
Symbole
Das Rechteck wird angezeigt
Rechteck und Kreuz wird angezeigt
Das Rechteck blinkt
