Landis+Gyr
Smart Meter
Drehstromzähler: ZMXi3
Wechselstromzähler: ZCXi1
1
Zählertyp
2 Zählernummer
3 Technische Daten
4a Menüführung
Dient zum Durchschalten der
einzelnen Anzeigen am Display.
5
11
5
8
6
1
9
3
7
7
2
10

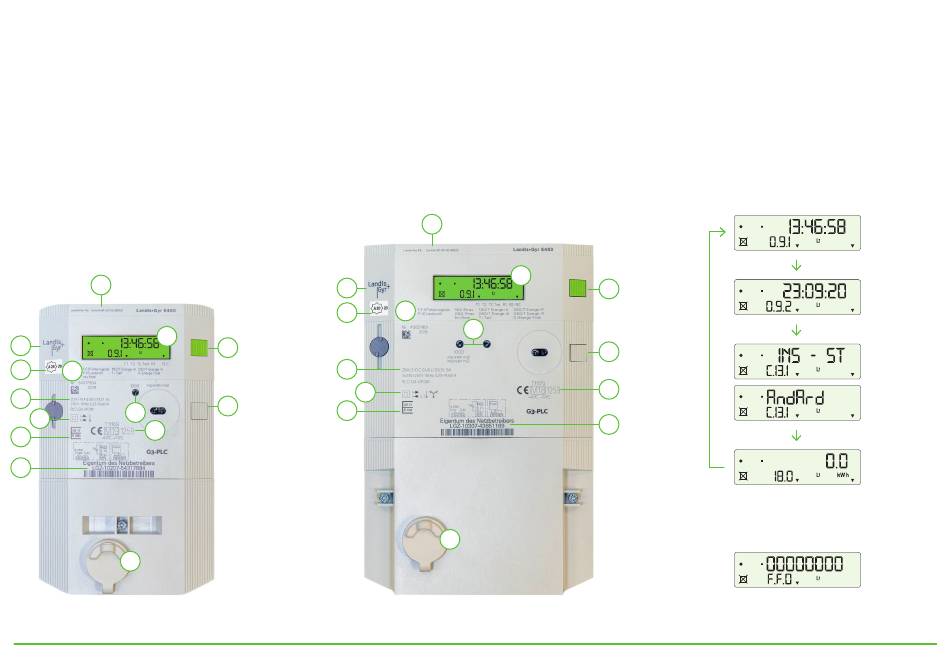

E450 Series 4 G3-PLC 1-ph ZCXi110AQ
(Wechsel strom zähler)
Der Zählertausch erfolgt typengerecht, d.h. ist in der Kundenanlage ein Drehstromzähler installiert, wird dieser durch einen ZMXi3-Drehstromzähler ersetzt. Wechselstromzähler werden gegen den ZCVi1-Wechselstromzähler getauscht.
4b Einschaltung mittels Breaker
Dient zur Einschaltung
nach Freigabe durch den
Netzbetreiber.
5 Lieferfirma/-standort
5
8
4a
Menüführung
1
3
Einschaltung
4b
7
mittels Breaker
•
Der Wechsel-
strom zähler
misst keine
Blindenergie und
-leistung.
•
ist kleiner als der
Drehstromzähler
E450 Series 4 G3-PLC 3-ph ZMXi310CQ
6 Registerübersicht
7 Zählerzulassungen
8 Eichplakette
9 Leuchtdioden
Es ist nur die linke Diode aktiv
und blinkt entsprechend dem
Energieverbrauch.
10 Öffnung
Kundenschnittstelle
5
11
6
9
10
(Dreh strom zähler)
11 Display
Wenn der Zähler zum Einschalten
bereit ist, wird am Display das
entsprechende Symbol angezeigt.
Auf dem Display sind unter-
schiedliche Anzeigen zu Leistung,
Bezug, Lieferung und der Parame-
trierung ersichtlich. Einen Überblick
zu den Anzeigevarianten finden Sie
bei der „Übersicht Displayanzeige".
4a
Menüführung
C.13.1
Einschaltung
4b
mittels Breaker
7
2
Autoscroll im 10-Sekunden-Takt.
Beispielhafte Darstellung für Einfachtarif
Kritischer Fehler entdeckt:
Das Alarmsymbol blinkt. Der Fehlercode wird
mit dem OBIS-Code F.F. angezeigt.
Aktuelle
Uhrzeit
Aktuelles
Datum
IMS
Konfigurationstyp
Wirkenergie
Lieferung
