Verdichter
Typ
SMC/HPC/HPX
SMC/HPC/HPX
TSMC

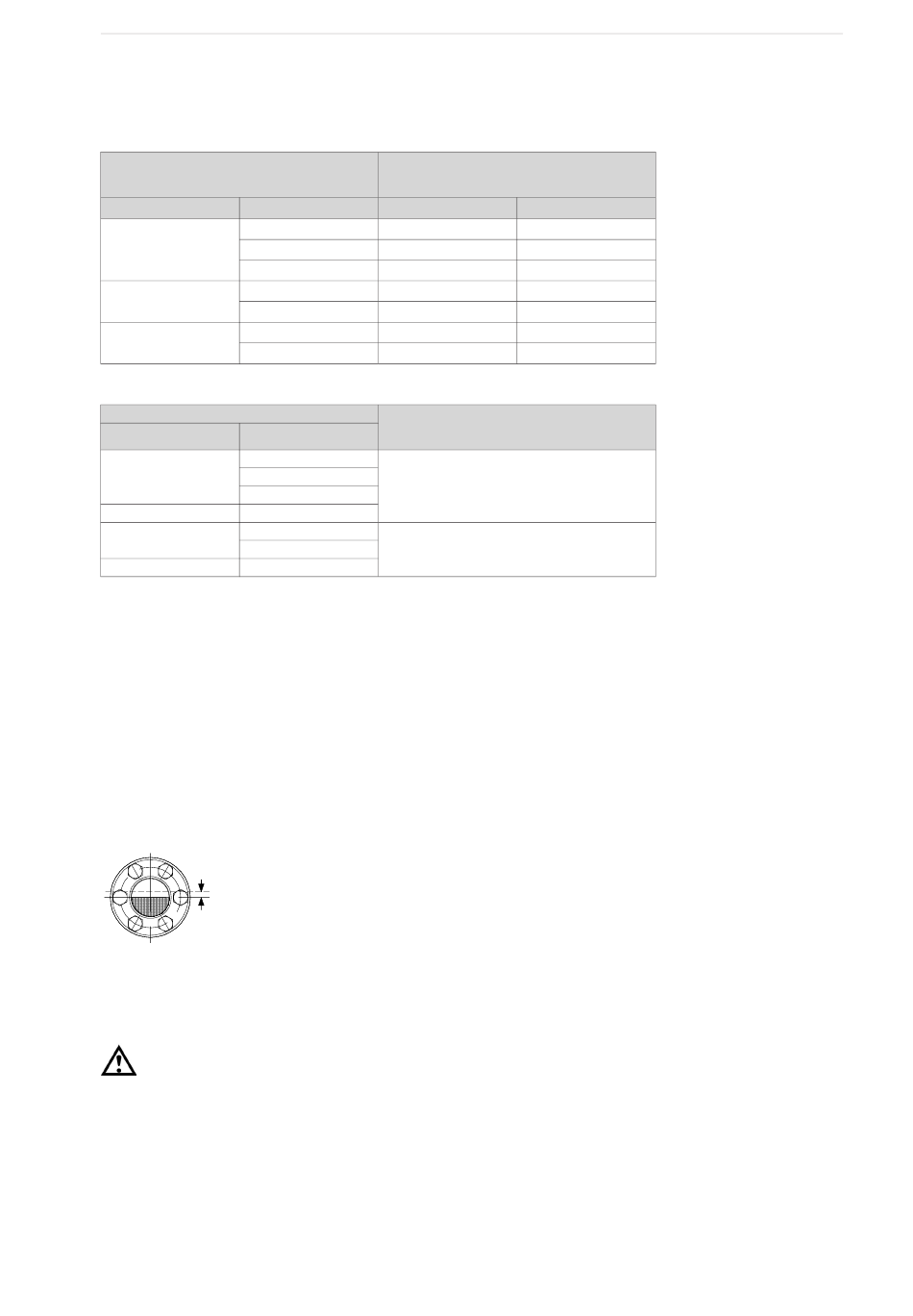

Tabelle 11: Ölfüllung
Verdichter
Typ
SMC/HPC/HPX
TSMC
SMC/HPC/HPX
TSMC
Tabelle 12: Ölstand
4.11
Ölbefüllung
Der Verdichter wird normalerweise ohne Öl im Kurbelgehäuse geliefert. Als Hauptregel gilt, dass
der Verdichter mit der in Tabelle 11: Ölfüllung angegebenen Ölmenge befüllt werden muss.
Füllen Sie nach wenigen Betriebsstunden des Verdichters Öl nach, da ein Teil des Öls vom Kälte-
mittel absorbiert wurde. Dies gilt insbesondere für HFKW- und H-FCKW-Kältemittel.
Die nachzufüllende Ölmenge hängt von der Größe der Kälteanlage und der Kältemittelmenge ab.
Füllen Sie solange Öl nach, bis der Ölstand in der Mitte des Schauglases sichtbar ist. Die zur Erhö-
hung des Ölstands um 10 mm benötigte Ölmenge ist in Tabelle 12: Ölstand angegeben.
10 mm
Abb. 16: Ölschauglas
4.12
Vorschmierung des Verdichters
Warnung!
Der Verdichter darf nicht ohne Vorschmierung der Lager und der Wellendichtung gestartet
werden.
Bevor der Verdichter nach einem Stillstand von mehreren Monaten das erste Mal gestartet wird,
muss der Verdichter vorgeschmiert werden. Auf diese Weise werden die Lager geschmiert und
das Ölsystem mit Öl aufgefüllt, bevor der Verdichter anläuft. Für die Vorschmierung muss eine Öl-
pumpe an den Vorschmierstutzen angeschlossen werden, der am Pumpengehäuse, Pos. 4F, an
SMC-, TSMC-, HPC- und HPX-Verdichtern angebracht ist.
im Kurbelgehäuse
Zylinder
Liter
4
26
6
28
8
30
47
12
16
50
8
30
16
50
Eine Veränderung des Ölstands
Zylinder
um 10 mm entspricht
4
6
8
8
12
16
16
Betriebshandbuch – HPX Mk 4 LL & Mk 5 (einschließlich ATEX-Ausführung)
Ölmenge
US-Gallonen
6,9
7,4
7,9
12,4
13,2
7,9
13,2
2 Liter Öl
[0,5 US-Gallonen]
6 Liter Öl
[1,6 US-Gallonen]
44/50
Wartungsanleitungen
011384 de 2019.09
