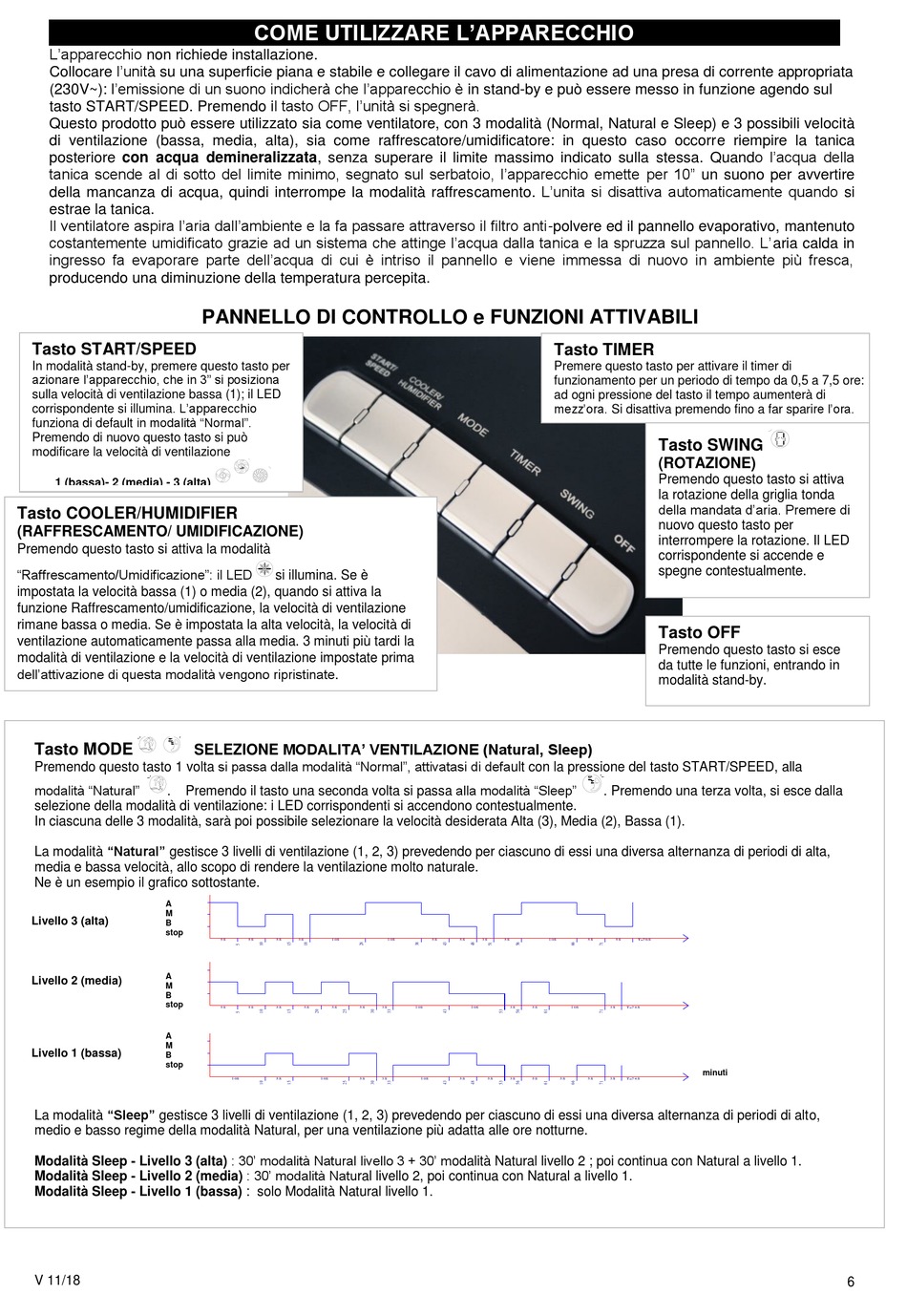

Come Utilizzare L'apparecchio - Argo POLIFEMO Gebrauchsanleitung

L'apparecchio non richiede installazione.
Collocare l'unità su una superficie piana e stabile e collegare il cavo di alimentazione ad una presa di corrente appropriata
(230V~): l'emissione di un suono indicherà che l'apparecchio è in stand-by e può essere messo in funzione agendo sul
tasto START/SPEED. Premendo il tasto OFF, l'unità si spegnerà.
Questo prodotto può essere utilizzato sia come ventilatore, con 3 modalità (Normal, Natural e Sleep) e 3 possibili velocità
di ventilazione (bassa, media, alta), sia come raffrescatore/umidificatore: in questo caso occorre riempire la tanica
posteriore con acqua demineralizzata, senza superare il limite massimo indicato sulla stessa. Quando l'acqua della
tanica scende al di sotto del limite minimo, segnato sul serbatoio, l'apparecchio emette per 10" un suono per avvertire
della mancanza di acqua, quindi interrompe la modalità raffrescamento. L'unita si disattiva automaticamente quando si
estrae la tanica.
Il ventilatore aspira l'aria dall'ambiente e la fa passare attraverso il filtro anti-polvere ed il pannello evaporativo, mantenuto
costantemente umidificato grazie ad un sistema che attinge l'acqua dalla tanica e la spruzza sul pannello. L'aria calda in
ingresso fa evaporare parte dell'acqua di cui è intriso il pannello e viene immessa di nuovo in ambiente più fresca,
producendo una diminuzione della temperatura percepita.
Tasto START/SPEED
In modalità stand-by, premere questo tasto per
azionare l'apparecchio, che in 3" si posiziona
sulla velocità di ventilazione bassa (1); il LED
corrispondente si illumina. L'apparecchio
funziona di default in modalità "Normal".
Premendo di nuovo questo tasto si può
modificare la velocità di ventilazione
1 (bassa)- 2 (media) - 3 (alta)
Tasto COOLER/HUMIDIFIER
(RAFFRESCAMENTO/ UMIDIFICAZIONE)
Premendo questo tasto si attiva la modalità
"Raffrescamento/Umidificazione": il LED
impostata la velocità bassa (1) o media (2), quando si attiva la
funzione Raffrescamento/umidificazione, la velocità di ventilazione
rimane bassa o media. Se è impostata la alta velocità, la velocità di
ventilazione automaticamente passa alla media. 3 minuti più tardi la
modalità di ventilazione e la velocità di ventilazione impostate prima
dell'attivazione di questa modalità vengono ripristinate.
Tasto MODE
Premendo questo tasto 1 volta si passa dalla modalità "Normal", attivatasi di default con la pressione del tasto START/SPEED, alla
modalità "Natural" Premendo il tasto una seconda volta si passa alla modalità "Sleep"
.
selezione della modalità di ventilazione: i LED corrispondenti si accendono contestualmente.
In ciascuna delle 3 modalità, sarà poi possibile selezionare la velocità desiderata Alta (3), Media (2), Bassa (1).
La modalità "Natural" gestisce 3 livelli di ventilazione (1, 2, 3) prevedendo per ciascuno di essi una diversa alternanza di periodi di alta,
media e bassa velocità, allo scopo di rendere la ventilazione molto naturale.
1
Ne è un esempio il grafico sottostante.
高 自 然 风
A
D
M 中 自 然 风
强
Livello 3 (alta)
B
低 自 然 风
stop
停
高 自 然 风
A
Livello 2 (media)
中 自 然 风
中
M
C
低 自 然 风
B
停
stop
A
高 自 然 风
M
Livello 1 (bassa) 中 自 然 风
B
弱
B 低 自 然 风
stop
停
La modalità "Sleep" gestisce 3 livelli di ventilazione (1, 2, 3) prevedendo per ciascuno di essi una diversa alternanza di periodi di alto,
medio e basso regime della modalità Natural, per una ventilazione più adatta alle ore notturne.
A
Modalità Sleep - Livello 3 (alta) : 30' modalità Natural livello 3 + 30' modalità Natural livello 2 ; poi continua con Natural a livello 1.
1
Modalità Sleep - Livello 2 (media) : 30' modalità Natural livello 2, poi continua con Natural a livello 1.
Modalità Sleep - Livello 1 (bassa) : solo Modalità Natural livello 1.
V 11/18

COME UTILIZZARE L'APPARECCHIO

PANNELLO DI CONTROLLO e FUNZIONI ATTIVABILI
si illumina. Se è
SELEZIONE MODALITA' VENTILAZIONE (Natural, Sleep)
2
止
5 S 5 S 5 S 3 S 1 0S
止
5 S 5 S 5 S 5 S 5 S 5 S
止
1 0S 5 S 1 0S 5 S
2
3
1 0S 5 S 5 S 3 S 5 S 1 0S
3 S 1 0S 1 0S 3 S 5 S
3 S 1 0S 5 S 5 S 3 S 5 S
Titl e
Size
A4
Dat e:
File:
3
Tasto TIMER
Premere questo tasto per attivare il timer di
funzionamento per un periodo di tempo da 0,5 a 7,5 ore:
ad ogni pressione del tasto il tempo aumenterà di
mezz'ora. Si disattiva premendo fino a far sparire l'ora.
Tasto SWING
(ROTAZIONE)
Premendo questo tasto si attiva
la rotazione della griglia tonda
della mandata d'aria. Premere di
nuovo questo tasto per
interrompere la rotazione. Il LED
corrispondente si accende e
spegne contestualmente.
Tasto OFF
Premendo questo tasto si esce
da tutte le funzioni, entrando in
modalità stand-by.
. Premendo una terza volta, si esce dalla
4
5 S 5 S T=7 6 S
1 0S 3 S T=7 4 S
minuti
5 S 5 S 3 S T=7 4 S
自 然风 模 式
