Montage
assembly
1x Frontblende (8)
7
1x front panel (8)

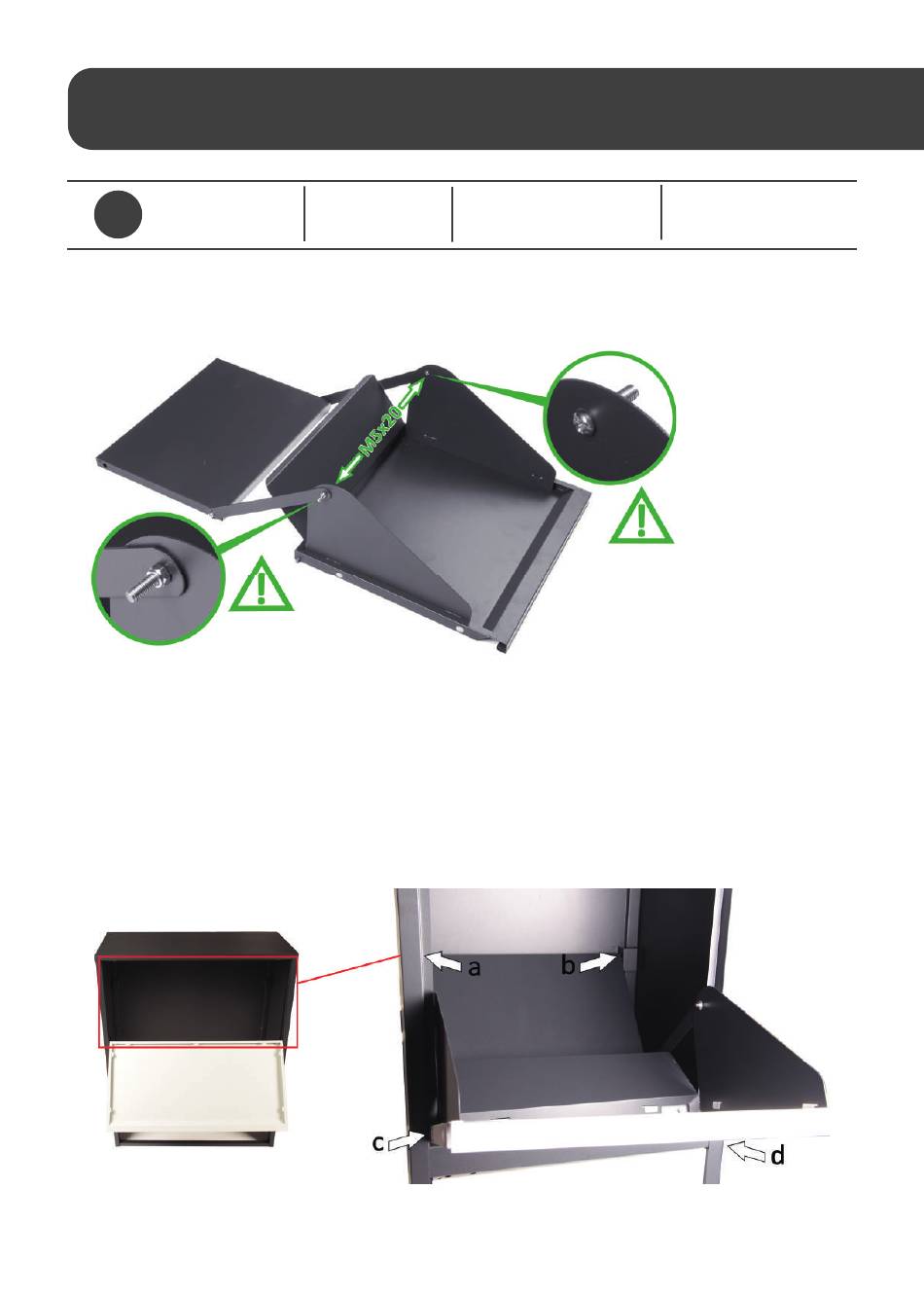

Fügen Sie die Innenblende (9) und die Frontblende (8) mit den Verbindungsstreben (11) und den
Schraubensets (13, 14) wie dargestellt zusammen. Achten Sie darauf, dass die Schraubenköpfe
nach innen zeigen.
Führen Sie die Federsplinte (a, b) der Innenblende (9) in die dafür vorgesehenen Bohrungen der
Rückwand ein. Führen Sie anschließend die Federsplinte (c, d) der Frontblende (8) in die dafür vor-
gesehenen Bohrungen der Seitenwände (1, 2) ein. Überprüfen Sie vorher, dass sich die Feder-
splinte bewegen lassen. Durch die Lackierung können die Federsplinte unter Umständen etwas
schwergängig sein.
Insert the spring slit pin (a, b) of the inner panel (9) into the holes provided in the rear panel. Then insert the spring split pins
(c, d) of the front panel (8) into the holes provided in the side panels (1, 2). Check beforehand that the spring split pins can be
moved. Due to the paintwork, the spring split pins may be somewhat difficult to move.
10 Onlinediscount24 eSales GmbH
©
2x Verbindungsstrebe (11)
1x Innenblende (9)
2x strut (11)
1x inside panel (9)
2x Schraubensets (13,14)
2x screw set (13, 14)
Join the inner panel
(9) and the front pa-
nel (8) with the con-
necting struts (11)
and the screw sets
(13, 14) as shown.
Make sure that the
screw heads point
inwards!
