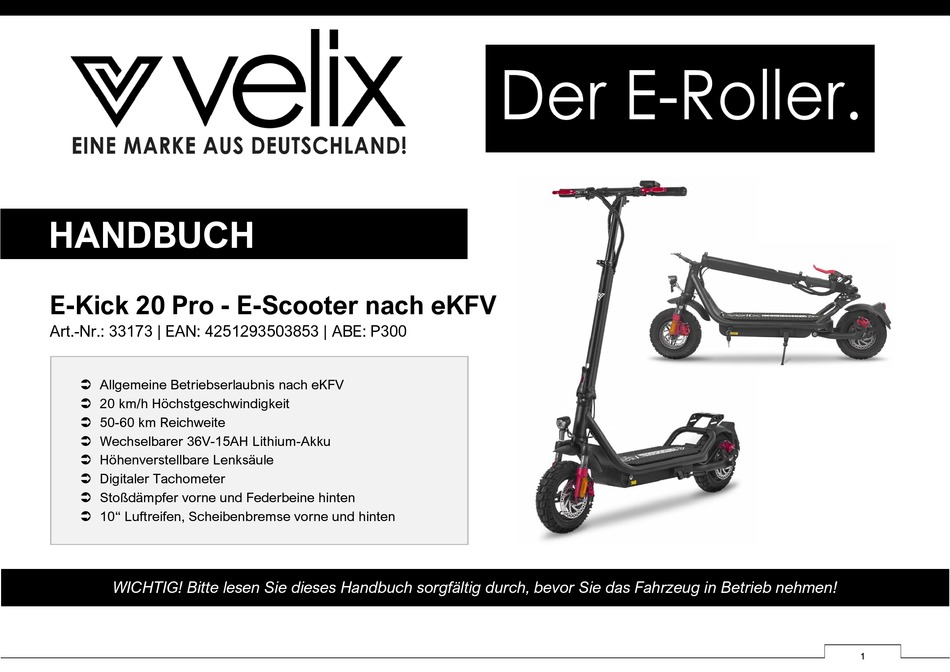

HANDBUCH

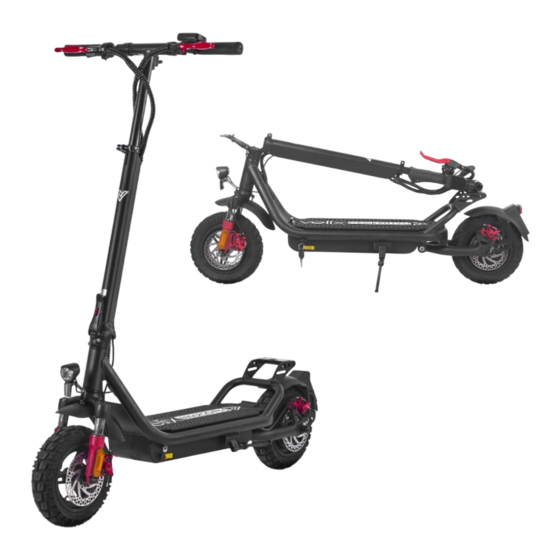

E-Kick 20 Pro - E-Scooter nach eKFV
Art.-Nr.: 33173 | EAN: 4251293503853 | ABE: P300
Allgemeine Betriebserlaubnis nach eKFV
20 km/h Höchstgeschwindigkeit
50-60 km Reichweite
Wechselbarer 36V-15AH Lithium-Akku
Höhenverstellbare Lenksäule
Digitaler Tachometer
Stoßdämpfer vorne und Federbeine hinten
10" Luftreifen, Scheibenbremse vorne und hinten
WICHTIG! Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Fahrzeug in Betrieb nehmen!
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Velix E-Kick 20 Pro
Inhaltszusammenfassung für Velix E-Kick 20 Pro
- Seite 1 HANDBUCH E-Kick 20 Pro - E-Scooter nach eKFV Art.-Nr.: 33173 | EAN: 4251293503853 | ABE: P300 Allgemeine Betriebserlaubnis nach eKFV 20 km/h Höchstgeschwindigkeit 50-60 km Reichweite Wechselbarer 36V-15AH Lithium-Akku Höhenverstellbare Lenksäule Digitaler Tachometer Stoßdämpfer vorne und Federbeine hinten ...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis ............................................2 Vorwort ................................................3 Rechtliche Vorbemerkungen ......................................... 4 Datenbestätigung (ABE) ..........................................5 Übersicht velix E-Kick 20 Pro ........................................6 Montage – Aufklappen des Rollers ....................................... 7 Höhenverstellung des Lenkrads ........................................8 Entnahme des Lithium-Akkus aus dem Batteriekasten ................................8 Zusammenklappen des Rollers ........................................ -
Seite 3: Vorwort
Verleihen Sie Ihren Scooter nicht an andere Benutzer, die keine Einweisung von Ihnen erhalten haben bzw. dieses Handbuch nicht gelesen haben. Bitte konzentrieren Sie sich beim Fahren ausschließlich auf den Straßenverkehr und Ihren velix E-Kick 20 Pro. Bedienen Sie während der Fahrt keine Smartphones und keine anderen elektronischen Geräte. -
Seite 4: Rechtliche Vorbemerkungen
Kennzeichens bei der Versicherung benötigt. Ein Muster der Datenbestätigung finden Sie auf der nachfolgenden Seite. VERLEIHUNG DES ROLLERS Sollten Sie Ihren E-Roller Dritten zur Verfügung stellen, weisen Sie die betreffende Person in die Bedienung des velix E-Kick 20 Pro ein. GEH- UND RADWEGE Bitte benutzen Sie mit dem velix E-Kick 20 Pro den Radweg. -
Seite 5: Datenbestätigung (Abe)
DATENBESTÄTIGUNG (ABE) DATENBESTÄTIGUNG Die Datenbestätigung ist Ihre Betriebserlaubnis und muss neben dem Versicherungsnachweis immer mitgeführt werden. Das Dokument wird zur Erlangung des Kennzeichens bei der Versicherung benötigt. Ein Muster der Datenbestätigung sehen Sie links. FAHRZEUG-IDENTIFIKATIONSNUMMER (FIN) Die Fahrzeug-Identifikationsnummer (FIN) finden Sie an der rechten vorderen Seite des Batteriekastens. -
Seite 6: Übersicht Velix E-Kick 20 Pro
Griff bzw. Arretierung für Klapphaken Sicherung 29 Seitenständer Trittfläche mit Gummimatte Deckel-Griff (Batteriekasten) 30 Bremsscheibe hinten mit Bremssattel Bitte kontrollieren Sie den Lieferumfang! Sie erhalten 1x velix E-Kick 20 Pro mit Lithium-Akku, 1x Ladegerät, 1x ABE (Datenbestätigung), 2 x Sicherung, 1x Handbuch... -
Seite 7: Montage - Aufklappen Des Scooters
Öffnen Sie vorsichtig die Verpackung und Ziehen Sie den Klapphaken nach hinten und Drücken Sie die Lenksäule bis zum nehmen Sie den velix E-Kick 20 Pro und das heben Sie die Vorderseite des Lenkers an. vollständigen Ausklappen nach oben. Zubehör heraus. -
Seite 8: Höhenverstellung Des Lenkrads
HÖHENVERSTELLUNG DES LENKRADS Stellen Sie den Lenker auf die gewünschte Höhe, Der Hebel zur Höhenverstellung des Lösen Sie den Verriegelungshebel, indem Sie ihn nach vorne ziehen. Das Lenkrad kann indem Sie das Lenkrad nach oben ziehen bzw. Lenkrads befindet sich vorne links auf der jetzt stufenlos verstellt werden. -
Seite 9: Zusammenklappen Des Scooters
Seite heraus. werden. Ziehen Sie den Haken nach hinten, um in den Die Lenksäule kann als Tragegriff benutzt Der velix E-Kick Pro im zusammengeklappten Schlitz der Arretierung einzuhaken. Der werden. Zustand. Haken muss einrasten. Sollte der Haken nicht einrasten, müssen Sie Höhe des Lenkers... -
Seite 10: Bedienelemente Am Lenkrad
BEDIENELEMENTE AM LENKRAD A. DAUMENGAS Bestimmen Sie Ihre Geschwindigkeit durch Drücken des Gashebels. Je tiefer man den Hebel drückt, desto schneller wird das Fahrzeug. Beim Loslassen des Gashebels springt dieser in die Null-Position und der Motor stoppt. B. BREMSEN (LINKS & RECHTS) Durch die Betätigung der Bremsen stoppt der Roller. -
Seite 11: Digitaler Tachometer
DIGITALER TACHOMETER 1. Geschwindigkeitsmodus H (Highspeed) Der velix E-Kick 20 Pro kann nur in diesem Modus gefahren werden. 2. Akku-Ladeanzeige Vier Balken zeigen den Ladezustand an. Spätestens, wenn auf dem Display der letzte Balken angezeigt wird, sollten Sie den Akku laden. -
Seite 12: Startvorgang - Allgemeine Fahrhinweise
STARTVORGANG - ALLGEMEINE FAHRHINWEISE BEVOR SIE LOSFAHREN STARTVORGANG WÄHREND DER FAHRT 1. Stellen Sie sicher, dass der Falt- 1. Die Geschwindigkeit regulieren Sie 1. Vergewissern Sie sich, dass die mechanismus richtig arretiert ist. mit dem Daumengas, siehe Seite 10 Sicherung eingesetzt ist! (Seite 13). Punkt A. -
Seite 13: Einbau Der Hauptsicherung
Im Lieferumfang befinden sich zwei Sicherungen. Sie sind in einem Plastikbeutel zusammen mit dem Handbuch zu finden. Eine Sicherung muss in den velix E-Kick 20 Pro eingesetzt werden, bevor man den Roller in Betrieb nimmt. Die zweite Sicherung dient als Reserve für den Schadensfall. Bitte die Ersatzsicherung gut aufbewahren. -
Seite 14: Aufladen Des Akkus
AUFLADEN DES AKKUS 1. Sie können den velix E-Kick 20 Pro über die Ladebuchse aufladen, die sich am Batteriekasten in Fachrichtung vorne links befindet oder aber am Lithium-Akku direkt, indem Sie den Akku aus dem Batteriekasten rausnehmen. Lesen Sie hierzu auch Seite 8. -
Seite 15: Wichtige Informationen Zum Lithium-Akku
WICHTIGE INFORMATIONEN ZUM LITHIUM-AKKU ACHTUNG! ACHTUNG! ACHTUNG! Laden Sie vor der ersten Inbetriebnahme den Akku auf. Die maximale Ladezeit sollte nicht länger als 6 Stunden betragen. Der Lithium-Akku ist im Nachkauf sehr teuer. Beachten Sie daher unbedingt folgende Pflegehinweise, damit Sie lange Freude an der Reichweite Ihres E-Scooters haben. ... -
Seite 16: Warnhinweise Zu Ladegerät Und Akku
WARNHINWEISE ZU LADEGERÄT UND AKKU Das mitgelieferte Ladegerät darf nur für den velix E-Kick 20 Pro Akku verwendet werden. Benutzen Sie zum Laden des Akkus ausschließlich das dafür vorgesehene Ladegerät. Benutzen Sie das Ladegerät nicht in Feuchträumen. Der Auflade-Bereich sollte trocken und gut klimatisiert sein. -
Seite 17: Die Fahrbahn
Beispiel: Auf ebener Strecke, bei einer Zuladung von 75 kg und defensiver Fahrweise kommt der velix E-Kick 20 Pro auf eine Reichweite von bis zu 50-60 Kilometer. Die Reichweite verkürzt sich um ca. 40% – je nach Veränderung der sich negativ auswirkenden o. g. Parameter. -
Seite 18: Pflege Und Wartung
PFLEGE UND WARTUNG Durch regelmäßige Pflege können Sie nicht nur das äußere Erscheinungsbild, sondern auch die Lebensdauer und die Wartung Leistung Ihres Elektrorollers optimieren. Die regelmäßige Kontrolle hilft Verschleiß und kleinere Schäden rechtzeitig zu erkennen. Motorbremse PFLEGEHINWEISE Akku (voll aufgeladen) Bremsfunktion ... -
Seite 19: Fehler Und Lösungen
FEHLER UND LÖSUNGEN FEHLER GRÜNDE MÖGLICHE LÖSUNGEN A. Hauptsicherung im Batteriekasten A. Hauptsicherung nicht eingelegt. Die Zündung ist eingeschaltet, aber die einsetzen. B. Akku nicht angeschlossen. Batterieanzeige im Cockpit zeigt keine B. Akkuanschluss prüfen. Akku befindet Veränderung und der Motor arbeitet nicht. sich im Batteriekasten. -
Seite 20: Technische Daten
TECHNISCHE DATEN Abmessung aufgebaut (LxBxH): 1220 x 590 x 1280 mm Abmessung gefaltet (LxBxH): 1220 x 235 x 540 mm Motorleistung: 350 Watt Akku: 36V-15AH Lithium-Akku Akku-Gewicht: ca. 4 kg Höchstgeschwindigkeit: 20 km/h Reichweite: ca. 50-60 km Ladezeit: 6-8 Stunden Steigfähigkeit: 13°... -
Seite 21: Schaltbild - Die Steuerung
SCHALTBILD – DIE STEUERUNG Sobald der Roller eingeschaltet wird (auf dem Display (7) die ON/OFF-Taste (1) betätigt wird), schaltet das Steuergerät (8) das Frontlicht (4) und das Rücklicht (3) ein. Beim Betätigen des Daumengas (5) bekommt das Steuergerät (8) das Beschleunigungssignal und treibt den Motor (9) an. Gleichzeitig zeigt das ... -
Seite 22: Hinweis: Zweiter Akku / Heckkoffer
Sie zusätzlich (optional) einen zweiten Akku (Art.-Nr.: 33744) und dazu einen passenden Heckkoffer mit Zahlenschloss (Art.-Nr.: 33743) für Ihren velix E-Kick 20 Pro erwerben. Mit Hilfe des zweiten, optionalen Akkus können Sie die Reichweite des E-Scooters auf 100-120 km erhöhen! -
Seite 23: Servicebedingungen
SERVICEBEDINGUNGEN EINSENDUNG IM RAHMEN DER GARANTIE 1. ALLGEMEIN Mit dem Kauf und Erhalt der Ware erkennen Sie unsere allgemeinen Servicebedingungen an. 2. GARANTIE UND GEWÄHRLEISTUNG Dieser Elektroroller wird mit einer Gewährleistung von 2 Jahren ausgeliefert. Von der Garantie ausgeschlossen sind insbesondere Mängel bzw. Schäden, die zurückzuführen sind, auf: ... - Seite 24 Telefon: (+49) 2103 496-0 Telefax: (+49) 2103 496-100 E-Mail: info@soletek.de www.soletek.de www.velix-scooter.de © Soletek GmbH, Erkrath Alle Rechte vorbehalten, Nachdruck oder Reproduktion in irgendeiner Form auch auszugsweise ist ohne ausdrückliche schriftliche Genehmigung der Firma Soletek GmbH untersagt. Stand: Juni 2022...
