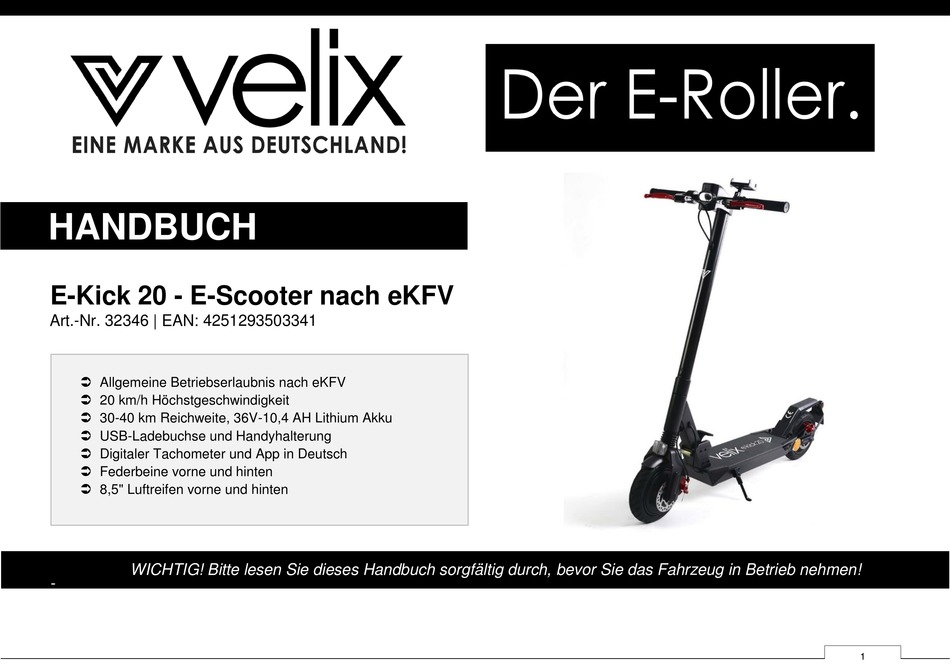

HANDBUCH

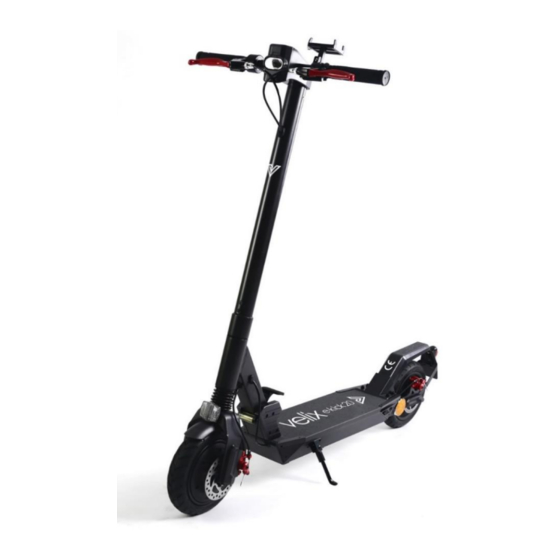

E-Kick 20 - E-Scooter nach eKFV
Art.-Nr. 32346 | EAN: 4251293503341
Allgemeine Betriebserlaubnis nach eKFV
20 km/h Höchstgeschwindigkeit
30-40 km Reichweite, 36V-10,4 AH Lithium Akku
USB-Ladebuchse und Handyhalterung
Digitaler Tachometer und App in Deutsch
Federbeine vorne und hinten
8,5" Luftreifen vorne und hinten
WICHTIG! Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Fahrzeug in Betrieb nehmen!
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Velix E-Kick 20
Inhaltszusammenfassung für Velix E-Kick 20
- Seite 1 HANDBUCH E-Kick 20 - E-Scooter nach eKFV Art.-Nr. 32346 | EAN: 4251293503341 Allgemeine Betriebserlaubnis nach eKFV 20 km/h Höchstgeschwindigkeit 30-40 km Reichweite, 36V-10,4 AH Lithium Akku USB-Ladebuchse und Handyhalterung Digitaler Tachometer und App in Deutsch ...
-
Seite 2: Inhaltsverzeichnis
INHALT Inhaltsverzeichnis ........................................2 Vorwort ............................................ 3 Rechtliche Vorbemerkungen ....................................4 Datenbestätigung (ABE) ......................................5 Übersicht velix E-Kick 20 ......................................6 Lenkradmontage ........................................7 Erläuterung des Faltmechanismus ..................................8 Bedienelemente ........................................9 Bordinstrument - Tacho ......................................10 Startvorgang und allgemeine Fahrhinweise ................................11 Aufladen des Akkus ....................................... -
Seite 3: Vorwort
Verleihen Sie den Roller nicht an andere Benutzer, die keine Einweisung von Ihnen erhalten haben bzw. dieses Handbuch nicht gelesen haben. Bitte konzentrieren Sie sich beim Fahren ausschließlich auf den Straßenverkehr und Ihren velix E-Kick 20. Bedienen Sie während der Fahrt keine Smartphones und keine anderen elektronischen Geräte. -
Seite 4: Rechtliche Vorbemerkungen
Kennzeichens bei der Versicherung benötigt. Ein Muster der Datenbestätigung finden Sie auf der nachfolgenden Seite. 6. VERLEIHUNG DES ROLLERS Sollten Sie Ihren Roller Dritten zur Verfügung stellen, weisen Sie die betreffende Person in die Bedienung des velix E-Kick 20 ein. 7. GEH- UND RADWEGE Bitte benutzen Sie mit dem velix E-Kick 20 den Radweg. -
Seite 5: Datenbestätigung (Abe)
DATENBESTÄTIGUNG (ABE) DATENBESTÄTIGUNG Die Datenbestätigung ist Ihre Betriebserlaubnis und neben dem Versicherungsnachweis immer mitzuführen. Das Dokument wird zur Erlangung des Kennzeichens bei der Versicherung benötigt. Ein Muster der Datenbestätigung sehen Sie links. FAHRGESTELLNUMMER Die Fahrgestellnummer finden Sie an der rechten vorderen Seite des Batteriekastens. -
Seite 6: Übersicht Velix E-Kick 20
13 Bremsscheibe vorne mit Bremssattel (rot) 21 Rücklicht Tachometer, Ladezustandsanzeige 14 Bremsscheibe hinten mit Bremssattel 22 Nummernschildhalterung USB-Ladeport 15 Schutzblech vorne Frontlicht 16 Schutzblech hinten (keine Bremse!) Bitte kontrollieren Sie den Lieferumfang! Sie erhalten 1x velix E-Kick 20, 1x Ladegerät, 1x ABE (Datenbestätigung), 1x Handbuch... -
Seite 7: Lenkradmontage
LENKRADMONTAGE Verbinden Sie die Kabel aus der Lenksäule mit Auslieferzustand des velix E-Kick 20. den Kabeln am Lenkrad. Kabel mit gleichen Farben gehören zusammen. Ziehen Sie die Schrauben fest. Setzen Sie das Lenkrad auf die Lenksäule und befestigen Sie die Schraube mittels eines 3mm... -
Seite 8: Erläuterung Des Faltmechanismus
Drücken Sie den Hebel des Drücken Sie die Lenksäule nach oben. Faltmechanismus nach unten. ZUSAMMENFALTEN DES E-KICK 20 1. Betätigen Sie beide Bremsen. 2. Drücken Sie den Lenker leicht nach vorne. 3. Treten Sie mit den Fuß auf den Hebel des Faltmechanismus. -
Seite 9: Bedienelemente
BEDIENELEMENTE A. HELLTÖNENDE KLINGEL: Drücken Sie auf die Klingel, um einen Warnton zu erzeugen. B. MOBILTELEFON-HALTERUNG Justierbare Halterung mit Feststellschraube für handelsübliche Handy-Größen. Achtung! Es wird keine Gewähr für die sichere Nutzung Ihres Handys übernommen. Benutzung auf eigene Gefahr! C. EIN/AUS-SCHALTER Drücken Sie den Druckknopf bis das Display erleuchtet. -
Seite 10: Bordinstrument - Tacho
0 zurück und zeigt danach die zurückgelegten Kilometer für die aktuelle Fahrt an. D. BLUETOOTH-SYMBOL Erscheint das Bluetooth-Symbol, dann ist der E-Scooter mit der velix App verbunden. E. SYMBOL S = FAHRSTUFE Es steht nur eine Fahrstufe zur Verfügung, das Kürzel „S“ steht für den Sportmodus. -
Seite 11: Startvorgang Und Allgemeine Fahrhinweise
STARTVORGANG - ALLGEMEINE FAHRHINWEISE STARTVORGANG WÄHREND DER FAHRT BEVOR SIE LOSFAHREN 1. Stellen Sie sicher, dass der 1. Die Geschwindigkeit regulieren 1. Drücken Sie den EIN/AUS Schalter am Sie mit dem Gashebel. Tacho und klappen Sie den Faltmechanismus arretiert ist und klappen Sie den Seitenständer hoch! Seitenständer hoch. -
Seite 12: Aufladen Des Akkus
AUFLADEN DES AKKUS 1. Laden Sie den velix E-Kick 20 über die Ladebuchse, die sich am Batteriekasten hinten links in Fahrtrichtung befindet. 2. Verbinden Sie das mitgelieferte Ladegerät mit der Ladebuchse am Roller und mit einer 220V Netzsteckdose. 3. Die LED am Ladegerät wird jetzt Rot leuchten und signalisiert, dass der Akku geladen wird. -
Seite 13: Akku, Hauptsicherung Und Controller
Der Akku ist fest verbaut (verklebt) Der Controller ist mit Schrauben befestigt. Legen Sie im Falle eines Defektes den neuen Controller (nur ORIGINAL velix verwenden) auf den alten und übertragen Sie die Verkabelung eins zu eins. Danach bauen Sie den alten Controller aus und verschrauben den neuen. -
Seite 14: Wichtige Informationen Zum Akku
WICHTIGE INFORMATIONEN ZUM AKKU ACHTUNG! ACHTUNG! ACHTUNG! Laden Sie vor der ersten Inbetriebnahme den Akku auf. Die maximale Ladezeit sollte nicht länger als 6 Stunden betragen. Der Lithium Akku ist im Nachkauf sehr teuer. Beachten Sie daher unbedingt folgende Pflegehinweise, damit Sie lange Freude an der Reichweite Ihres Scooters haben. -
Seite 15: Warnhinweise Zu Ladegerät Und Akku
WARNHINWEISE ZU LADEGERÄT UND AKKU RICHTIGE PFLEGE UND BEHANDLUNG DES AKKUS: 1. Das mitgelieferte Ladegerät darf nur für den velix E-Kick 20 Akku verwendet werden. Benutzen Sie zum Laden des Akkus ausschließlich das dafür vorgesehene Ladegerät. 2. Benutzen Sie das Ladegerät nicht in Feuchträumen. Der Auflade-Bereich sollte trocken und gut klimatisiert sein. -
Seite 16: Sicherheitshinweise, Hinweise Zur Reichweite
Beispiel: Auf ebener Strecke, bei einer Zuladung von 75 kg und defensiver Fahrweise kommt der velix E-Kick 20 auf eine Reichweite von bis zu 40 Kilometer. Die Reichweite verkürzt sich auf ca. 30 km – je nach Veränderung der sich negativ auswirkenden o. g. Parameter. -
Seite 17: Pflege Und Wartung
PFLEGE UND WARTUNG PFLEGEHINWEISE Benutzen Sie auf keinen Fall zur Reinigung Ihres Elektrorollers einen Hochdruckreiniger oder Dampfstrahler. Am gründlichsten wird der Roller mit einem feuchten Putzlappen und einem nicht aggressiven Zweiradreiniger gesäubert. KONTROLLE / WARTUNG VOR JEDER FAHRT ... -
Seite 18: Service Bordinstrument
SERVICE BORDINSTRUMENT SO WIRD DAS BORDINSTRUMENT GEÖFFNET: 1. Wie auf dem Bild gezeigt: lösen Sie 4 Schrauben an der Unterseite des Bordinstrumentes. 2. Wie im Bild gezeigt: nehmen Sie die Displayabdeckung heraus und lösen Sie die 4 Schrauben an der Displayabdeckung. Danach können Sie das Display herausnehmen. -
Seite 19: Velix App Installation Und Anleitung
Wenn Sie auf das Symbol für Einstellungen oben rechts drücken, Hilfe eines Barcodescanners ein. gelangen Sie auf eine Unterseite mit weiteren Detailinformationen. 3. Sie erhalten danach einen Link zur velix App im jeweiligen Store. 4. Alternativ zum Scannen, gehen Sie in den „Playstore“ oder in den „Applestore“... -
Seite 20: Fehler Und Lösungen
FEHLER UND LÖSUNGEN FEHLER GRÜNDE MÖGLICHE LÖSUNGEN A. Hauptsicherung nicht eingelegt. A. Hauptsicherung im Batteriekasten einlegen. Die Zündung ist eingeschaltet, aber die B. Akku nicht angeschlossen. B. Akkuanschluss prüfen. Akku befindet sich im Batterieanzeige im Cockpit zeigt keine Batteriekasten. Veränderung und der Motor arbeitet nicht. A. -
Seite 21: Technische Daten
TECHNISCHE DATEN Abmessung aufgebaut (LxBxH): 1160 x 480 x 1155 mm Motorleistung: 350 Watt Akkus: 36 V-10,4 AH Lithium Akku Höchstgeschwindigkeit: 20 km/h Reichweite: ca. 30-40 KM Ladezeit: 5 Stunden Steigfähigkeit: 13° Anzeigeinstrumente: Digitaler Tacho mit Ladezustandsanzeige, Licht, Geschwindigkeit, Tageskilometer Beleuchtung: Vorne / Hinten 5V LED-Frontscheinwerfer / 12V LED-Rücklicht Warnton:... -
Seite 22: Servicebedingungen
SERVICEBEDINGUNGEN FÜR SIE EINSENDUNG IM RAHMEN DER GARANTIE 1. ALLGEMEIN Mit dem Kauf und Erhalt der Ware erkennen Sie unsere allgemeinen Servicebedingungen an. 2. GARANTIE UND GEWÄHRLEISTUNG Dieser Elektroroller wird mit einer Gewährleistung von 2 Jahren ausgeliefert. Von der Garantie ausgeschlossen sind insbesondere Mängel, bzw. Schäden, die zurückzuführen sind auf: ... -
Seite 23: Kontaktdaten/Serviceadresse
Hersteller / Importeur: Soletek GmbH Feldheider Str. 62 40699 Erkrath Deutschland Zentrale Service-Nummer: Telefon: (+49) 2103 496-0 Telefax: (+49) 2103 496-100 E-Mail: info@soletek.de www.soletek.de www.velix-scooter.de...
