Grouw! 18184 Gebrauchsanweisung Seite 55

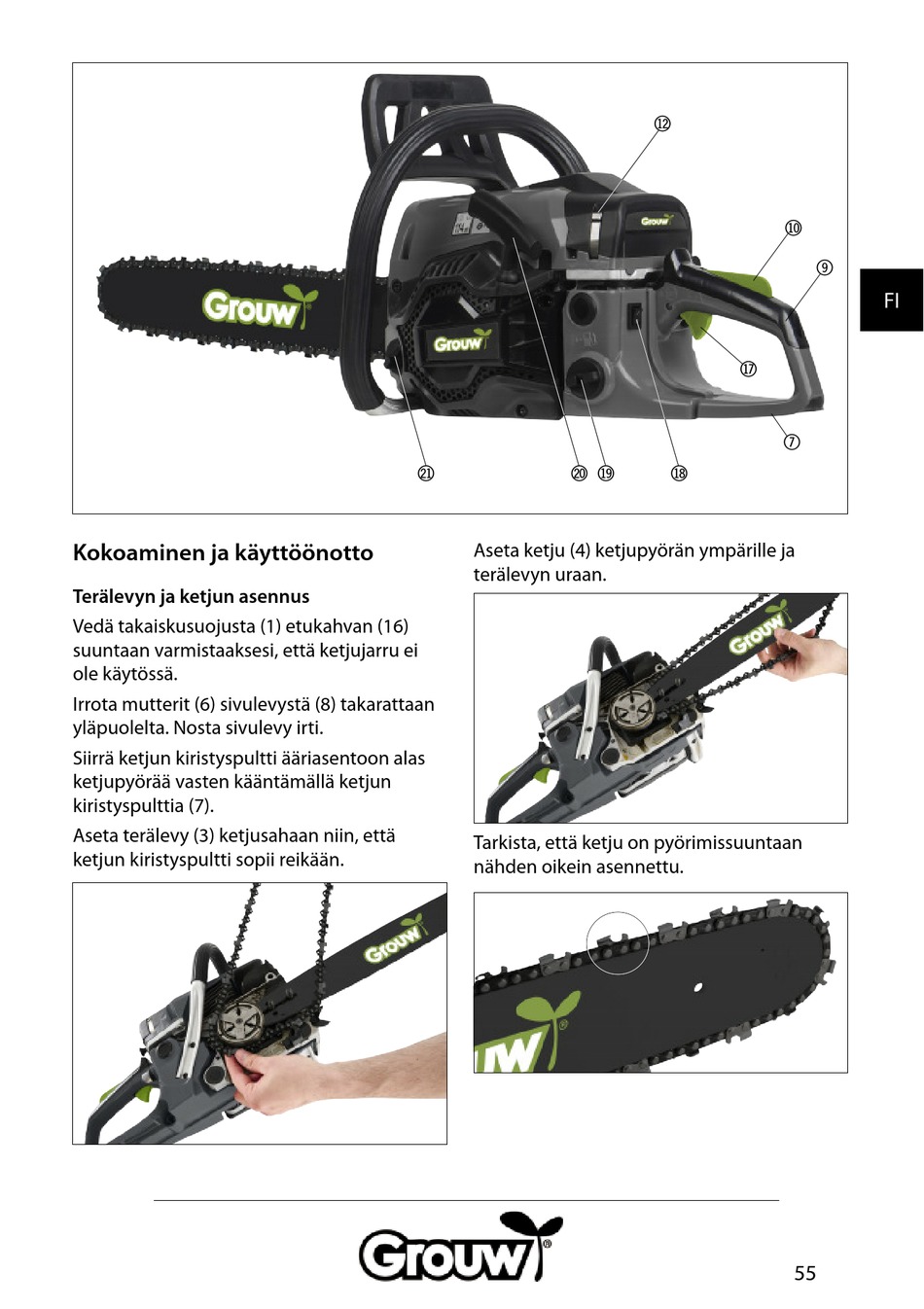

Kokoaminen ja käyttöönotto
Terälevyn ja ketjun asennus
Vedä takaiskusuojusta (1) etukahvan (16)
suuntaan varmistaaksesi, että ketjujarru ei
ole käytössä.
Irrota mutterit (6) sivulevystä (8) takarattaan
yläpuolelta. Nosta sivulevy irti.
Siirrä ketjun kiristyspultti ääriasentoon alas
ketjupyörää vasten kääntämällä ketjun
kiristyspulttia (7).
Aseta terälevy (3) ketjusahaan niin, että
ketjun kiristyspultti sopii reikään.
cm cl
Aseta ketju (4) ketjupyörän ympärille ja
terälevyn uraan.
Tarkista, että ketju on pyörimissuuntaan
nähden oikein asennettu.
bn
bs
bu bt
bl
9
FI
7
55
