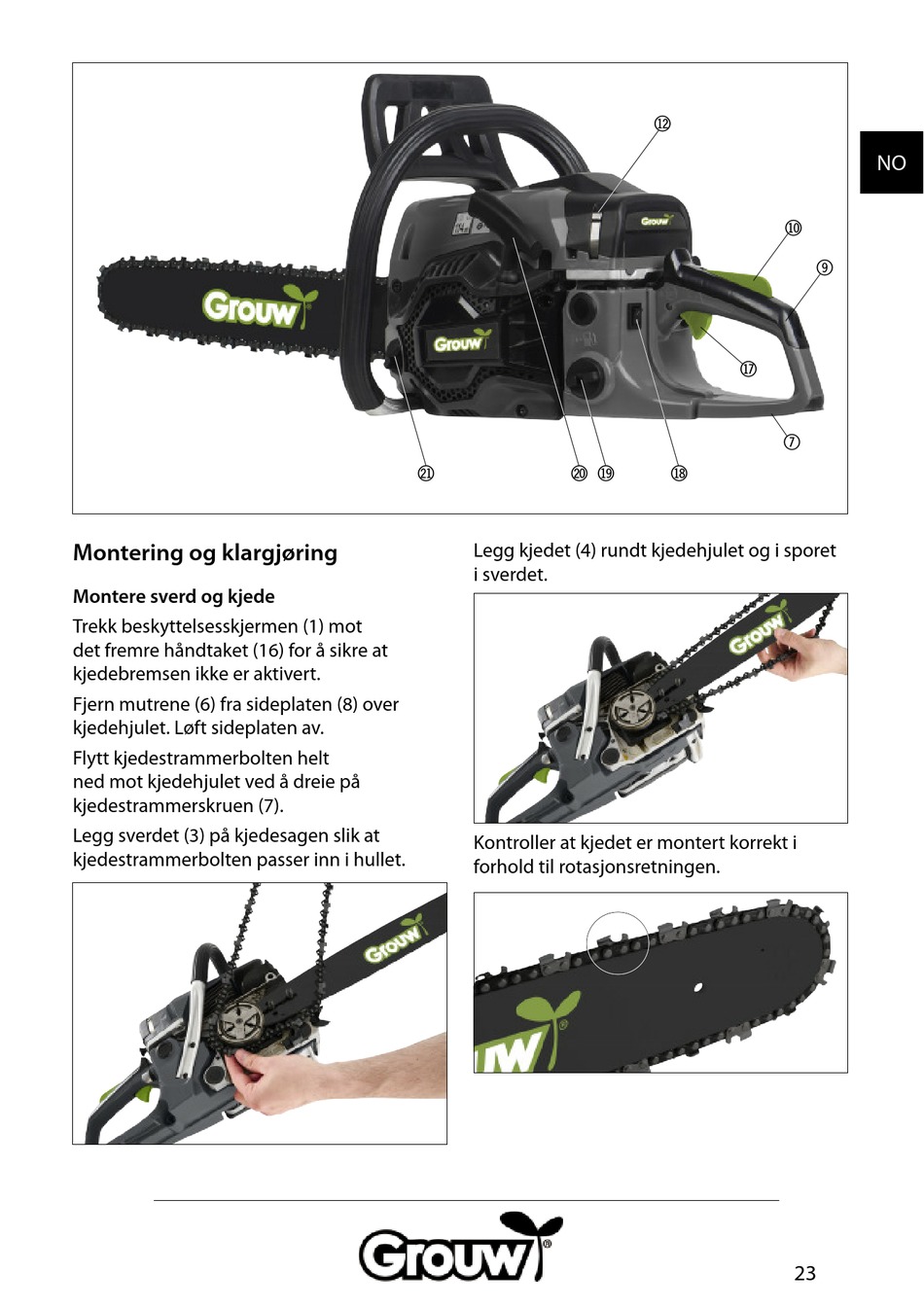

Montering og klargjøring
Montere sverd og kjede
Trekk beskyttelsesskjermen (1) mot
det fremre håndtaket (16) for å sikre at
kjedebremsen ikke er aktivert.
Fjern mutrene (6) fra sideplaten (8) over
kjedehjulet. Løft sideplaten av.
Flytt kjedestrammerbolten helt
ned mot kjedehjulet ved å dreie på
kjedestrammerskruen (7).
Legg sverdet (3) på kjedesagen slik at
kjedestrammerbolten passer inn i hullet.
cm cl
Legg kjedet (4) rundt kjedehjulet og i sporet
i sverdet.
Kontroller at kjedet er montert korrekt i
forhold til rotasjonsretningen.
