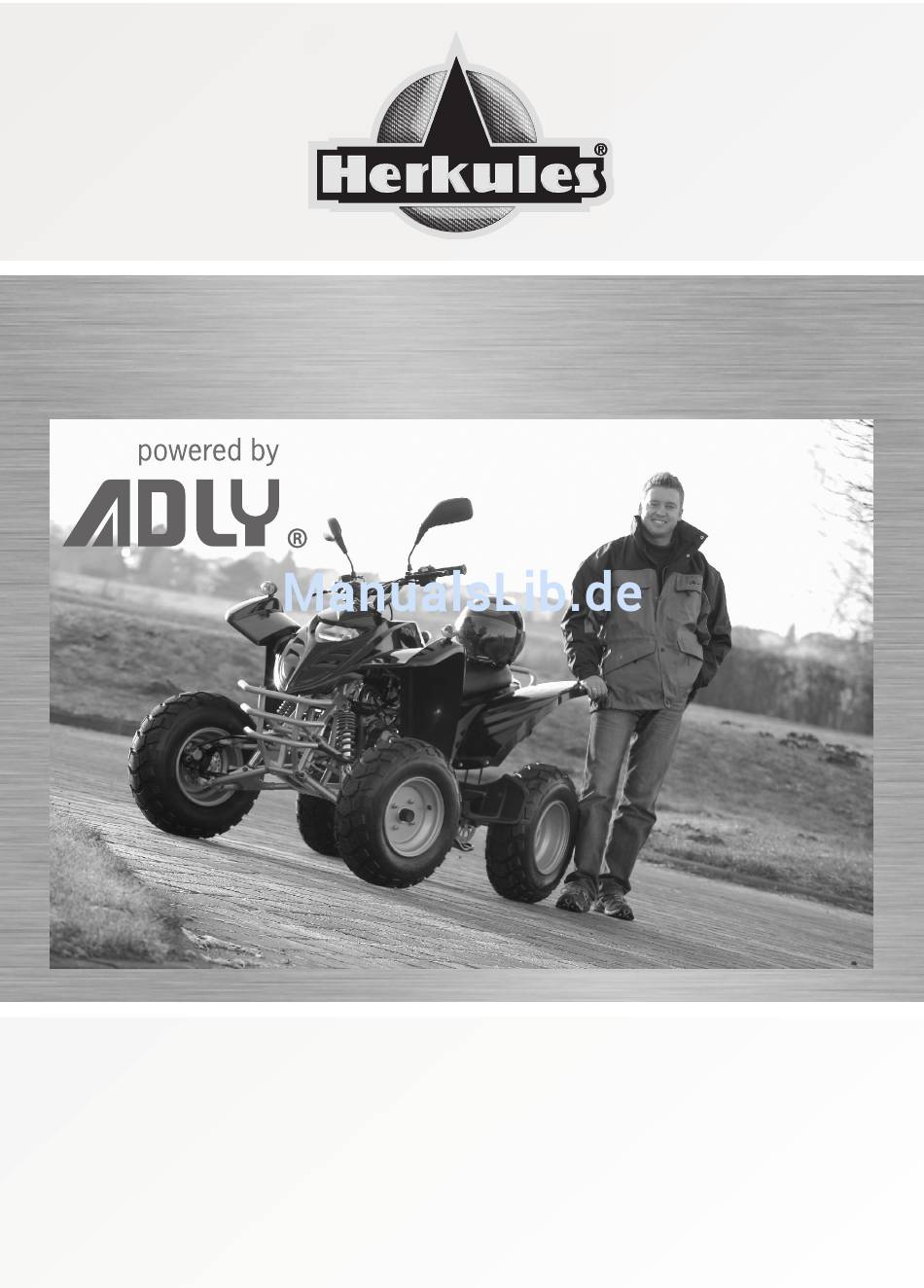

- Seite 1 Bedienungsanleitung Herkules ATV 50 RS/SC XXL SUPERSONIC / SUPERCROSS / INTERCEPTOR / LC powered by ADLY Herkules Motor GmbH & Co. KG +++ Dörnbergstr. 27-29 +++ 34233 Fuldatal...
-
Seite 3: Einleitung
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV 50 XXL (LC) Einleitung Sehr geehrter Kunde, Sie haben sich für ein HERKULES Quad „powered by Adly“ entschieden. Wir möchten uns bei Ihnen für das entgegengebrachte Vertrauen bedanken. Damit Sie lange Freude mit Ihrem Quad haben, bitten wir Sie, die Bedienungsanleitung vor der Inbetriebnahme sorgfältig durchzulesen. -
Seite 4: Inhaltsverzeichnis
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV 50 XXL (LC) Inhaltsverzeichnis Einleitung Inhaltsverzeichnis Übersicht Übersicht Bedienung Zündschloss Cockpit Instrumente Warnlichtanlage Starterknopf Motor Lichtschalter Blinker Signalhorn Wichtige Hinweise zum Starten des Motors Gashebel Fußbremse Wichtige Hinweise zum Bremsen Feststellbremse Tankdeckel Kraftstoffhahn Wichtige Hinweise zum Kraftstoff Kraftstofftstand kontrollieren... - Seite 5 Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV 50 XXL (LC) Technische Änderungen, Zubehör und Ersatzteile Wartungshinweise Kontrolle des Bremshebels der Feststellbremse Kontrolle des Gashebelspiels Rad, Aus- und Einbau Kontrolle der Reifen Antriebskette kontrollieren / einstellen Federweg (hinten) einstellen Kontrolle der Lenkung Kraftstoffleitung Sicherungswechsel und Kontrolle Batterie...
-
Seite 6: Übersicht
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV 50 XXL (LC) Übersicht www.herkules-motor.de... -
Seite 7: Übersicht
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV 50 XXL (LC) Übersicht Rückspiegel Vorderradbremse Hinterradbremse Blinker, hinten Sitzbank Hinterrad Vorderrad Gashebel Stoßfänger Blinker, vorn Kickstarter Rücklicht, Bremslicht Fußauflage Kontrolleuchten Blinker & Fernlicht, Tachometer Bedienelemente Blinker, Hupe, Beleuchtung, Start Öltank (unter der Sitzbank) Kraftstofftank Fußbremse (bis Baujahr 2007) Verstellung Federbein... -
Seite 8: Bedienung
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV 50 XXL (LC) Bedienung Zündschloss Das Zündschloss dient in Position „ON“ zum Starten des Motors. In der Position „ON2“ sind bei einigen OFF ON ON2 Ausführungen zusätzlich Scheinwerfer und Rücklicht eingeschaltet. In der Position „OFF“ ist die Elektrik abgeschaltet und der Zündschlüssel kann entnommen werden. -
Seite 9: Warnlichtanlage
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV 50 XXL (LC) Warnlichtanlage Die Anlage funktioniert bei eingeschalteter Zündung. Bei eingeschalteter Warnlichtanlage blinken alle vier Blinkleuchten gleichzeitig. (AN) Nach oben drücken (AUS) Nach untern drücken Starterknopf Motor Zum Starten Handbremshebel gezogen halten und Starterknopf drücken. -
Seite 10: Wichtige Hinweise Zum Starten Des Motors
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV 50 XXL (LC) Wichtige Hinweise zum Starten des Motors Startet der Motor nach 3-sekündigem Betätigen des Anlassers nicht, warten Sie 10 Sekunden und starten Sie erst dann erneut. Startschwierigkeiten können auftreten, wenn das Fahrzeug längere Zeit nicht gefahren wurde und/ oder der Kraftstoff abgestanden ist. -
Seite 11: Wichtige Hinweise Zum Bremsen
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV 50 XXL (LC) Handbremshebel Durch Ziehen des rechten Handbremshebels wird die Vorderradbremse betätigt. Durch Ziehen des linken Handbremshebels wird die Hinterradbremse betätigt. Wichtige Hinweise zum Bremsen Vermeiden Sie abruptes Bremsen Vermeiden Sie langes Bremsen. Hierbei erhitzen sich die Bremsen und arbeiten ggf. mit verminderter Bremswirkung Fahren Sie langsam und bremsen Sie insbesondere auf glatter Fahrbahn rechtzeitig Das Benutzen der Feststellbremse (Handhebel) als Betriebsbremse während der Fahrt... - Seite 12 Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV 50 XXL (LC) Feststellbremse (ab Baujahr 2008) Die Feststellbremse wird zum sicheren Parken benötigt. Drücken Sie den Bremshebel ganz nach rechts. Dies bewirkt, dass die Hinterradbremse dauerhaft blockiert wird. Parken stets ebenem Untergrund.
-
Seite 13: Tankdeckel
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV 50 XXL (LC) Rückwärtsgangsperre (ab Baujahr 2008) Vor dem Schalten in den Rückwärtsgang Feststellbremse betätigen. Am linken Handgriff befindet sich die Rückwärtsgangsperre. Den Hebel ganz nach links drücken und dort halten. Nun mit dem Schalthebel den Rückwärtsgang einlegen und anschließend die Rückwärtsgangsperre wieder loslassen. -
Seite 14: Kraftstofftstand Kontrollieren
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV 50 XXL (LC) WARNUNG: Kraftstoff dehnt sich unter Wärmeeinwirkung Sonnenbestrahlung aus. Tanken Sie deshalb niemals randvoll. Nicht bei laufendem Motor tanken. Nie mit glühender Zigarette oder offenem Feuer in die Nähe des Benzintanks kommen – Benzindämpfe können sich entzünden. Kraftstoffstand kontrollieren Tankdeckel öffnen Kraftstoffniveau durch Sichtkontrolle überprüfen... -
Seite 15: Fahrhinweise
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV 50 XXL (LC) Kühlsystem (Nur Modelle LC mit Wasserkühlung) Stellen Sie das Fahrzeug auf ebenen Untergrund und überprüfen Sie den Füllstand der Kühlflüssigkeit. Der Pegel sollte im kalten Zustand zwischen der MIN und MAX Markierung stehen. ACHTUNG: Füllen Sie nur Kühlflüssigkeit nach, wenn der Motor und das Kühlsystem VOLLSTÄNDIG abgekühlt sind. -
Seite 16: Sicher Fahren
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV 50 XXL (LC) Sicher Fahren Die Betriebssicherheit des Fahrzeuges ist Voraussetzung für die Fahrsicherheit. Vor jeder Fahrt sind deshalb folgende Punkte zu prüfen: Bremsen-Funktion Beleuchtung Sauberkeit der Scheinwerfer, der Blinker und der Bremsleuchte Zusätzlich sind in regelmäßigen Abständen, am besten bei jedem Tankvorgang, weitere Punkte zu prüfen: Reifendruck... -
Seite 17: Starten
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV 50 XXL (LC) Starten maximale Beladung beträgt inklusive Fahrer entnehmen Zulassungsdokumenten. Überladung vermeiden. Fahrverhalten kann beeinträchtigt werden und es kann zu Unfällen oder Beschädigungen kommen. ACHTUNG: Bremshebel für Parkbremse befindet auf der linken Seite des Lenkers. -
Seite 18: Hänge Befahren
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV 50 XXL (LC) Hänge befahren Besitzen Sie noch wenig Fahrpraxis, sollten Sie zunächst nur leichte Steigungen befahren. Bei Steigungen einen niedrigen Gang einlegen (bei Schaltgetriebe) Gewicht nach vorn verlagern. Beim Hochfahren möglichst konstante Geschwindigkeit einhalten. -
Seite 19: Pflegehinweise
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV 50 XXL (LC) Pflegehinweise Regelmäßige und sachkundige Pflege dient der Werterhaltung des Fahrzeuges und ist eine der Voraussetzungen für die Einhaltung von Gewährleistungsansprüchen bei eventuellen Korrosions- und anderen Schäden ACHTUNG: Fahrzeug niemals Autowaschstraßen Dampfstrahlern, Hochdruckreinigungsgeräten... -
Seite 20: Technische Änderungen, Zubehör Und Ersatzteile
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV 50 XXL (LC) Technische Änderungen, Zubehör und Ersatzteile Sollen technische Änderungen vorgenommen werden, sind unsere Richtlinien zu beachten. Damit wird erreicht, dass keine Schäden am Fahrzeug entstehen, die Betriebssicherheit erhalten bleiben und die Änderungen zulässig sind. Der Herkules- Fachhändler führt diese Arbeiten gewissenhaft aus, Vor dem Kauf von Zubehör und vor allen technischen Änderungen sollte stets eine Beratung durch einen Fachhändler erfolgen. -
Seite 21: Kontrolle Des Gashebelspiels
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV 50 XXL (LC) Bremsbeläge Überprüfen Sie vor jeder fahrt die korrekte Funktion des Bremspedals und der Bremse. Prüfen Sie in regelmäßigen Abständen die Abnutzung der Bremsbeläge. Die Mindeststärke muss 3mm betragen. Sind die Beläge bis zum Limit abgenutzt, müssen diese durch eine Fachwerkstatt erneuert werden. -
Seite 22: Antriebskette Kontrollieren / Einstellen
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV 50 XXL (LC) Antriebskette kontrollieren / einstellen Kontrolliere Sie den Kettendurchhang. Korrekt ist 10-20mm Bei Abweichung umgehend einstellen. Zur Einstellung Schrauben (A) (2 auf jederSeite) lösen und mit der Schraube (B) die Kette spannen. Nach Einstellvorgang Schrauben... -
Seite 23: Sicherungswechsel Und Kontrolle
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV 50 XXL (LC) Sicherungswechsel und Kontrolle ACHTUNG: Auf keinen Fall eine stärkere Sicherung einsetzen oder die Sicherung ausbessern. Unsachgemäße Behandlung kann die gesamte elektrische Anlage zerstören. Den Zündschlüssel abziehen und die Sicherung prüfen. Sie befindet sich unterhalb des linken hinteren Kotflügels. -
Seite 24: Kontrolle Der Zündkerze
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV 50 XXL (LC) ACHTUNG: Batterien nicht ungeschützt dem direkten Tageslicht aussetzen. Entladene Batterien können einfrieren, deshalb Batterien in einem Raum mit über 0°C lagern. Sachgemäße Wartung, Ladung und Lagerung erhöhen die Lebensdauer der Batterie und sind Voraussetzung für eventuelle Garantieleistungen. -
Seite 25: Technische Daten
Zündkerze nass oder Elektrodenabstand nicht korrekt? Batterie entladen? Batteriekabel lose? Falls weiterhin Probleme bestehen wenden Sie sich bitte an Ihre Fachwerkstatt. Technische Daten ATV 50 RS XXL „SupeRSonic“ (50 SC SupeRCross) [LC] Modell 50 RS XXL 50 RS XXL LC... - Seite 26 Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV 50 XXL (LC) Fahrzeug-Identifikation Zur Fahrzeugidentifikation sind an der rechten Seite des Rahmens die Fahrgestell- Nummer (Frame Number) und an der Motorgrundplatte die Motornummer (Engine Number) angebracht. Geben Sie bei allen Nachfragen oder Bestellungen diese Nummern an, um Fehlinformationen oder Falschlieferungen zu vermeiden.
-
Seite 27: Index
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV 50 XXL (LC) Index Kupplungshebel 7 Kurven 17 Anfahren 17 Antriebskette 22 Autowaschstraßen 19 Ladegerät 23 Lenkung 22 Lichtschalter 9 Batterie 23 Beleuchtungsanlage 24 Benzinhahn 7 Motoröl 14 Blinker 9 Blinker, hinten 7 Bremsbeläge 21 Parken 18 Bremsen 11... - Seite 28 Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV 50 XXL (LC) NOTITZEN www.herkules-motor.de...
- Seite 29 Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV 50 XXL (LC) Importeur Deutschland, Österreich & Schweiz: Herkules Motor GmbH & Co. KG Dörnbergstrasse 27-29 D-34233 Fuldatal Tel +49 (0)561 981 86 0 Fax +49 (0)561 981 86 26 info@herkules-motor.de www.herkules-motor.de...
