Installations- und Positionierungsmaßnahmen
Ein absolut wesentliches Element für die korrekte Funktion des Detektors ist dessen korrekte Installation. Das
Befolgen der in diesem Abschnitt angegebenen Empfehlungen führt zu einer hohen Präzision bei gleichzeitiger
Vermeidung von Fehlalarmen.
Der CHCO ist ein Gerät, das für die Außenmontage an einer Wand geeignet ist. Im Moment der Installation ist
es ratsam, die übliche Sorgfalt walten zu lassen, die ein elektronisches Gerät erforderlich macht, deshalb gilt:
- Installieren Sie den Detektor nicht in der Nähe von extremen Wärmequellen.
- Achten Sie darauf, dass keine Flüssigkeiten mit dem Detektor in Berührung kommen, da seine externe
Struktur die Schutzart IP42 aufweist.

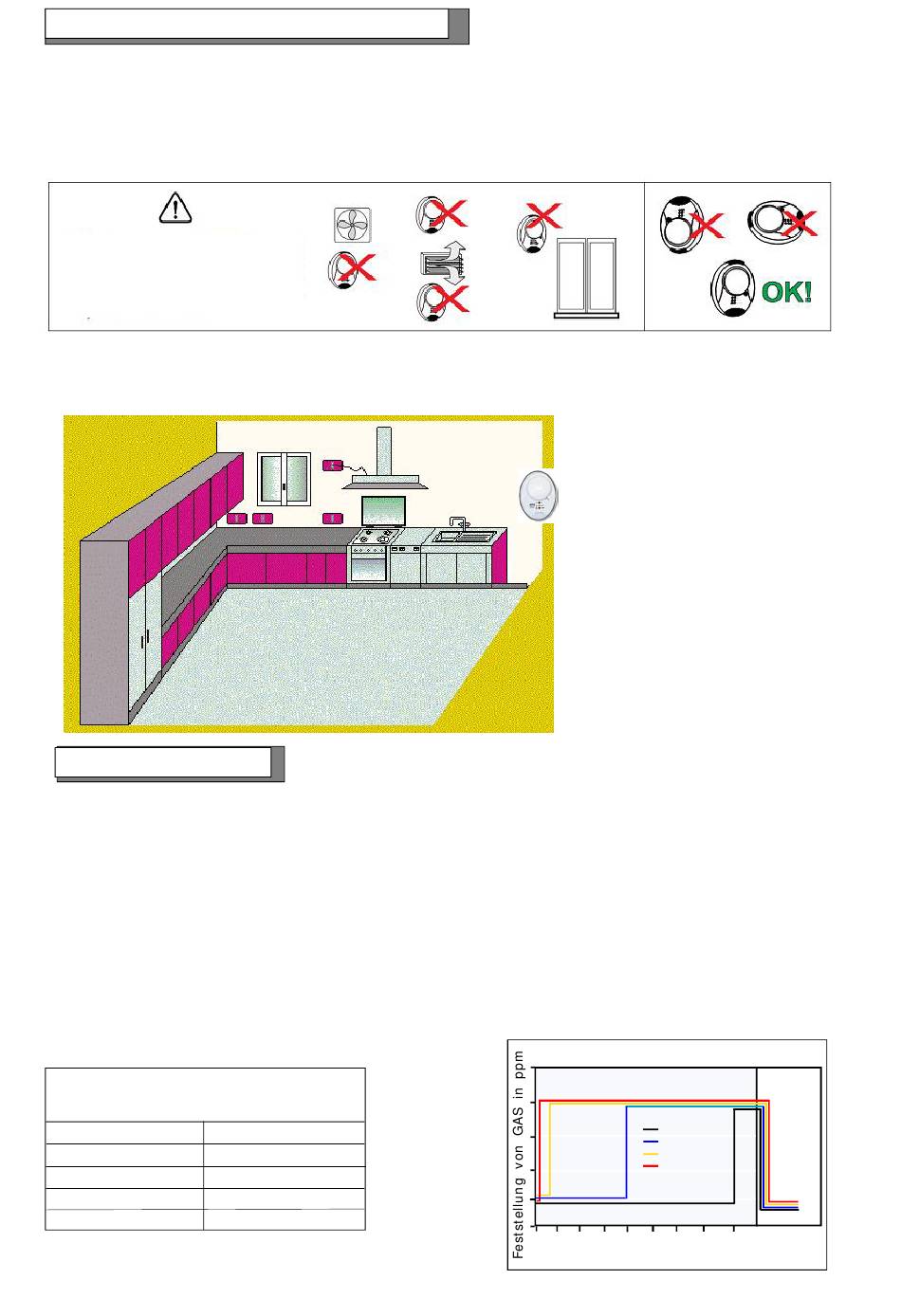

Cau tio n !! Do n o t in s t all th e
detector near: sinks, air intakes,
h eati n g o r air co n diti o n in g
s ys tems , w in do ws
ventilation devices.
Die Höhe der Installation des Detektors CHCO muss mindestens bis maximal betragen:
Maximal 30cm vom höchsten Punkt der Decke aus gesehen
Mindestens 160 cm vom Fußboden
Inbetriebnahme und Test
1) Wenn der CHCO mit Strom versorgt wird, leuchtet die NETZWERK-LED auf und blinkt für circa 90 Sekunden.
Sobald die grüne LED konstant leuchtet, ist der CHCO bereit für die Erfassung.
2) Drücken Sie die Taste neben der Detektorkapsel, um die Präsenz von Gas zu simulieren. Die ALARM-LEDs
leuchten auf, und die Relais ändern ihren Betriebsstatus.
Sobald der Alarm verstummt, schaltet sich die LED aus, der Buzzer (Summer) hört auf zu ertönen, und die
angeschlossenen Geräte werden ausgeschaltet.
Funktionsprüfung mit GAS
a) Für den Test zur Erkennung explosiver Gase geben Sie Gas aus einem vorkalibrierten Behälter bis zu 20%
der UEG in den betreffenden Sensor ab, siehe Punkt 6 (der Seite 3).
ANMERKUNG Dieser Test sollte mindestens einmal im Jahr durchgeführt werden.
Hinweis: Ein verlängerter Test mit einem normalen Zigarettenanzünder könnte den Sensor beschädigen.
b) Für den Test zur Erkennung toxischer Gase geben Sie Gas aus einem vorkalibrierten Behälter mit 30 bis
300 ppm in den grauen Sensor ab, siehe Punkt 5 (der Seite 3).
Die Verwendung anderer Gasarten ist unnötig und könnte den Sensor beschädigen.
ANMERKUNG: Dieser Test sollte mindestens einmal im Jahr durchgeführt werden.
Tabelle Nr. 2 der Norm EN 50291
"KONDITIONEN FÜR ALARME"
Konzentration co
30 ppm
50 ppm
100 ppm
300 ppm
Seite 6
an d
Alarm nach
120 minuten
60 minuten
10 minuten
innerhalb von 3 Minuten
METHAN- und Kohlenmonoxid-
Gasdetektor max. 30 cm von
der Decke mind. 1,60 m vom
Boden
Erkennungsdiagramm
30 ppm CO
50 ppm CO
100 ppm CO
300 ppm CO
0 15 30 45 60 75 90 105 120 135 150
Zeit in Minuten
Saubere
Luft
