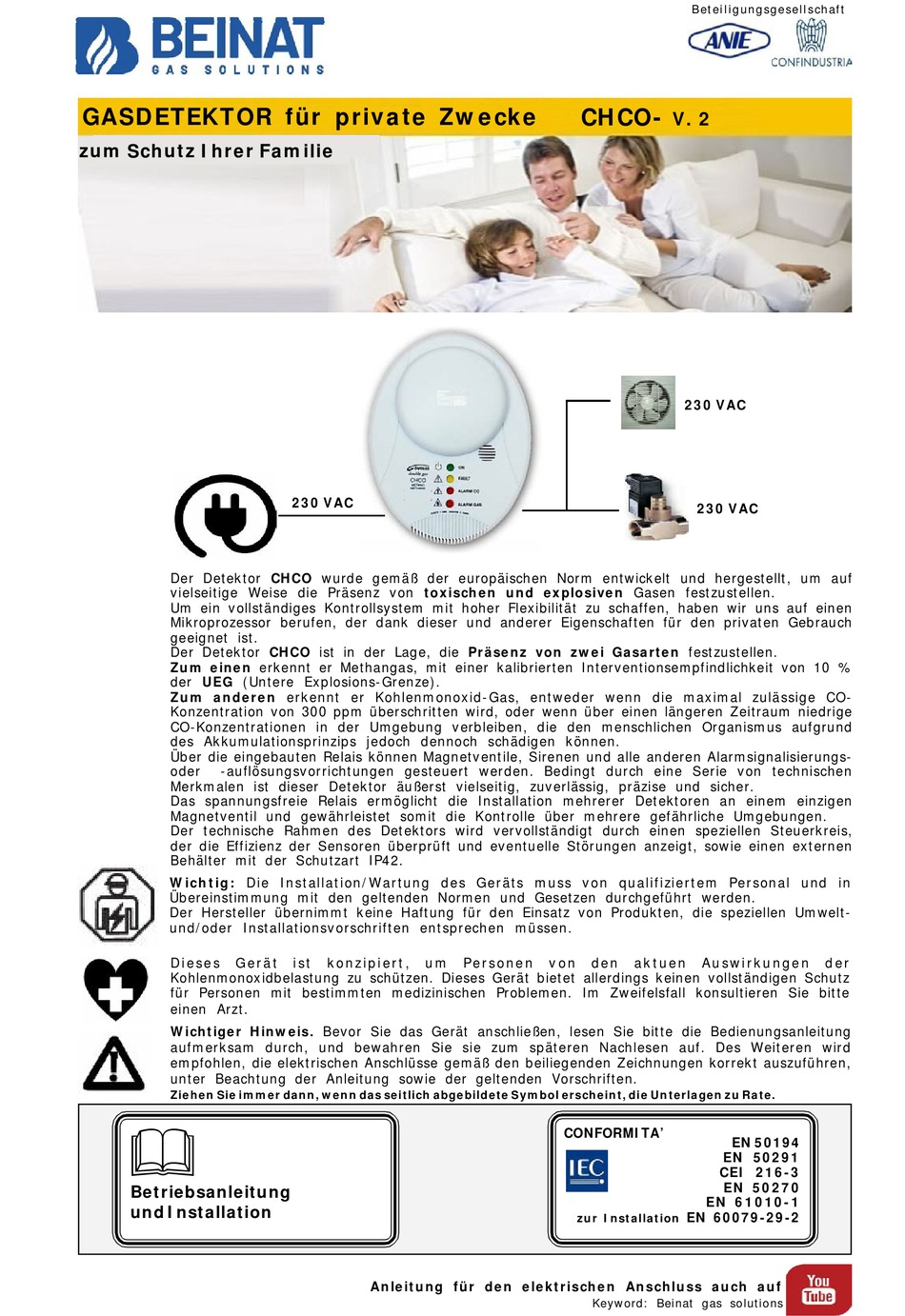

GASDETEKTOR für private Zwecke
zum Schutz Ihrer Familie
Der Detektor CHCO wurde gemäß der europäischen Norm entwickelt und hergestellt, um auf
vielseitige Weise die Präsenz von toxischen und explosiven Gasen festzustellen.
Um ein vollständiges Kontrollsystem mit hoher Flexibilität zu schaffen, haben wir uns auf einen
Mikroprozessor berufen, der dank dieser und anderer Eigenschaften für den privaten Gebrauch
geeignet ist.
Der Detektor CHCO ist in der Lage, die Präsenz von zwei Gasarten festzustellen.
Zum einen erkennt er Methangas, mit einer kalibrierten Interventionsempfindlichkeit von 10 %
der UEG (Untere Explosions-Grenze).
Zum anderen erkennt er Kohlenmonoxid-Gas, entweder wenn die maximal zulässige CO-
Konzentration von 300 ppm überschritten wird, oder wenn über einen längeren Zeitraum niedrige
CO-Konzentrationen in der Umgebung verbleiben, die den menschlichen Organismus aufgrund
des Akkumulationsprinzips jedoch dennoch schädigen können.
Über die eingebauten Relais können Magnetventile, Sirenen und alle anderen Alarmsignalisierungs-
oder
-auflösungsvorrichtungen gesteuert werden. Bedingt durch eine Serie von technischen
Merkmalen ist dieser Detektor äußerst vielseitig, zuverlässig, präzise und sicher.
Das spannungsfreie Relais ermöglicht die Installation mehrerer Detektoren an einem einzigen
Magnetventil und gewährleistet somit die Kontrolle über mehrere gefährliche Umgebungen.
Der technische Rahmen des Detektors wird vervollständigt durch einen speziellen Steuerkreis,
der die Effizienz der Sensoren überprüft und eventuelle Störungen anzeigt, sowie einen externen
Behälter mit der Schutzart IP42.
Wichtig: Die Installation/Wartung des Geräts muss von qualifiziertem Personal und in
Übereinstimmung mit den geltenden Normen und Gesetzen durchgeführt werden.
Der Hersteller übernimmt keine Haftung für den Einsatz von Produkten, die speziellen Umwelt-
und/oder Installationsvorschriften entsprechen müssen.
Di e se s
G e rä t
Kohlenmonoxidbelastung zu schützen. Dieses Gerät bietet allerdings keinen vollständigen Schutz
für Personen mit bestimmten medizinischen Problemen. Im Zweifelsfall konsultieren Sie bitte
einen Arzt.
Wichtiger Hinweis. Bevor Sie das Gerät anschließen, lesen Sie bitte die Bedienungsanleitung
aufmerksam durch, und bewahren Sie sie zum späteren Nachlesen auf. Des Weiteren wird
empfohlen, die elektrischen Anschlüsse gemäß den beiliegenden Zeichnungen korrekt auszuführen,
unter Beachtung der Anleitung sowie der geltenden Vorschriften.
Ziehen Sie immer dann, wenn das seitlich abgebildete Symbol erscheint, die Unterlagen zu Rate.
Betriebsanleitung
und Installation
230 VAC
i st
k onz ip i e rt ,
u m
Anleitung für den elektrischen Anschluss auch auf
CHCO-
P e rs one n
v on
d e n
ak tue n
CONFORMITA'
zur Installation
Keyword: Beinat gas solutions
Betei l igungsgesell schaft
V. 2
230 VAC
230 VAC
A u swi rk u ng e n
d e r
EN 50194
EN 50291
CEI 216-3
EN 50270
EN 61010-1
EN 60079-29-2
