Juskys 21074 Gebrauchs- Und Montageanleitung
Transportanhänger / fahrradanhänger
Vorschau ausblenden
Andere Handbücher für 21074:
- Gebrauchsanleitung (20 Seiten) ,
- Gebrauchs- und montageanleitung (40 Seiten)
Verwandte Anleitungen für Juskys 21074
Inhaltszusammenfassung für Juskys 21074

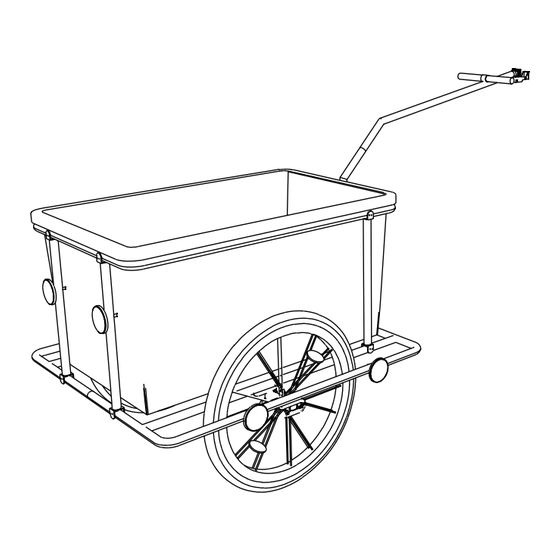

- Seite 1 Gebrauchs- und Montageanleitung Gebrauchs- und Montageanleitung Artikel-Nr.: 21074 Artikel-Nr.: 21074 Charge: 2109-TAFA-01 Charge: 2109-TAFA-01 Transportanhänger / Fahrradanhänger 90 Liter...
-
Seite 2: Inhaltsverzeichnis
10. Demontage ....................... 14 11. Technische Daten .................... 14 12. Entsorgen ......................15 Willkommen bei der Juskys Gruppe GmbH DEUTSCH vielen Dank für Ihr vertrauen. Wir freuen uns, dass sie sich für unser Produkt entschie- den haben und wünschen Ihnen viel Freude damit. -
Seite 3: Zu Ihrer Sicherheit
GeBraUchs- UnD MontaGeanleItUnG transPortanhänGer 1. Zu Ihrer Sicherheit und kann schwere Personen- und sach- schäden zur Folge haben. Bei nichtbeachtung der hinweise und daraus resultierenden schäden an Per- ► lesen sie dieses Dokument aufmerk- sonen und Gegenständen übernehmen sam und vollständig durch. wir keine haftung. -
Seite 4: Warnstufen
GeBraUchs- UnD MontaGeanleItUnG transPortanhänGer 1.6 Sicherheitshinweise Fachpersonal sind mit mechanischer Fachausbildung geschulte Personen wie WARNUNG ausgebildete handwerker, Metallbauer Unfallgefahr. etc. Während des zugbetriebes mit einem 1.4 Warnstufen Fahrrad können schwere verletzungen GEFAHR durch Überladung und / oder falsch platzierter ladung die Folge sein. Warnung vor Gefahren, die bei Missach- tung der Maßnahmen unmittelbar zu tod ►... -
Seite 5: Auspacken Und Prüfen
GeBraUchs- UnD MontaGeanleItUnG transPortanhänGer 2. Auspacken und prüfen ACHTUNG Sachschaden. 2.1 Produkt auspacken Eine Modifizierung des Produktes kann WARNUNG zu verletzungen und sachschäden Erstickungsgefahr durch Verpackungs- führen. material und durch Verschlucken von ► verwenden sie das Produkt nur mit Kleinteilen. den gelieferten originalteilen und ►... -
Seite 6: Gebrauchs- Und Montageanleitung Transportanhänger
GeBraUchs- UnD MontaGeanleItUnG transPortanhänGer 2.2 Lieferumfang prüfen Folgender lieferumfang ist enthalten: Symbol Bezeichnung Abb. Artikelnummer. Anzahl. schraube 2107420 M6 x 35 mm sechskantmutter 2107424 für M6 schraube schraube für Deichsel 2107439 M6 x 45 mm schraube für Griff 2107440 M6 x 55 mm rohrahmen a unten 2107441 rohrahmen B unten... -
Seite 7: Beschreibung Und Funktion
GeBraUchs- UnD MontaGeanleItUnG transPortanhänGer 3. Beschreibung und Funktion Dieses Produkt ist ein luftbereifter transportanhänger mit abnehmbarer Kunststoff- wanne, Reflektoren sowie Deichsel mit Handgriff. Der Rahmen des Anhängers be- steht aus mattschwarz pulverbeschichtetem stahlrohr. er ist mit einer sicherheitsdreh- kupplung ausgestattet, welche mittels einer sattelklemme am sattelrohr befestigt wird. -
Seite 8: Montage
GeBraUchs- UnD MontaGeanleItUnG transPortanhänGer 4. Montage ACHTUNG Sachschaden. ► Bauen sie das Produkt vollständig und sicher auf. ► Benutzen sie keine elektrischen schrauber bei der Montage. ► Drehen sie die schrauben nicht schräg oder mit Gewalt in die Bohrlöcher. Benutzen sie bei der Montage eine weiche Unterlage, beispielsweise den ver- packungskarton. - Seite 9 GeBraUchs- UnD MontaGeanleItUnG transPortanhänGer schieben sie den rohrrahmen a oben [3] und den rohrrahmen B oben [4] an den Befestigungspunkten zusammen, sodass die löcher übereinander lie- gen. Befestigen sie beide rohrrahmen mittels einer schraube [A] und einer sechs- kantmutter [B] am Befestigungspunkt X03. legen sie eine vertikalstrebe [5] auf die 2 löcher am Befestigungspunkt X05.
- Seite 10 GeBraUchs- UnD MontaGeanleItUnG transPortanhänGer 11. legen sie den zuvor montierten obere rohrrahmen [3, 4] auf die vertikalstreben [5]. 12. Befestigen sie den oberen rohrrahmen [3, 4] mittels 2 schrauben [A] und 2 sechs- kantmuttern [B] am Befestigungspunkt X09. 13. Wiederholen sie die Schritte 11 - 12 für die Befestigungspunkte - X12.
- Seite 11 GeBraUchs- UnD MontaGeanleItUnG transPortanhänGer 18. schrauben sie auf die beiden Gewindeenden des laufrads [6] jeweils eine sechskantmutter pro seite. 19. ziehen sie die sechskantmuttern mit einem schraubenschlüssel fest. 20. Wiederholen sie die Schritte 14 - 19 für ein weiteres laufrad [6] am Befestigungs- punkt X14.
- Seite 12 GeBraUchs- UnD MontaGeanleItUnG transPortanhänGer 32. Befestigen sie das adapterstück für die Deichsel [15] mittels 2 schrauben [A] und 2 sechskantmuttern [B] am Befestigungspunkt X22. 33. Befestigen sie das hinterteil der Deichsel [8] mit dem adapterstück [15] am Befesti- gungspunkt X22. 34.
-
Seite 13: Gebrauch
GeBraUchs- UnD MontaGeanleItUnG transPortanhänGer 38. legen sie den Griff für die Deichsel [9] auf das Befestigungsloch am Befesti- gungspunkt X24. 39. Befestigen sie den Griff für die Deichsel [9] mittels der schraube [D] und einer sechskantmutter [B] auf dem schraubenende am Befestigungspunkt X24. 40. -
Seite 14: Handwagenbetrieb
GeBraUchs- UnD MontaGeanleItUnG transPortanhänGer 5.3 Fahrradanhängerbetrieb lösen und entfernen sie die schraube [3] und die sechskantmutter von der ACHTUNG mitgelieferten anhängerkupplung. Sachschaden. legen sie, falls das zugfahrrad keine ein Umkippen des zugfahrzeugs kann sattelklemme besitzt, die sattelklem- zu verletzungen und sachschäden me [1] um das sattelrohr am zug- führen. -
Seite 15: Lagern
GeBraUchs- UnD MontaGeanleItUnG transPortanhänGer 7. Reinigen Fahren mit dem Transportanhänger Hinweis: Die Fahreigenschaften ändern ACHTUNG sich beim zugbetrieb eines anhängers. Machen sie sich mit den veränderten Sachschaden. Fahreigenschaften vertraut. Üben sie ► Prüfen sie die verträglichkeit der das Fahren mit einem anhänger, das Reinigungsmittel mit der Oberflä- Fahren durch Kurven mit einem anhän- che an einer unauffälligen stelle... -
Seite 16: Reparieren
Beladungsgewicht nicht über- Bezeichnung Wert schreitet, siehe Kapitel „Technische Da- Model: Transportanhänger / Fahrrad- ten“. anhänger 90 Liter Zugfahrrad artikelnummer: 21074 Prüfen sie, ob das zugfahrrad Beschädi- volumen gungen aufweist. 90 l Kunststoffwanne: Monatlich reifengröße: Ø 395 x 48 mm Laufräder... -
Seite 17: Entsorgen
GeBraUchs- UnD MontaGeanleItUnG transPortanhänGer 12. Entsorgen Verpackung Das verpackungsmaterial ist wiederver- wertbar. ► entsorgen sie die verpackung um- weltgerecht und führen sie diese der regionalen Wertstoffsammlung zu. Transportanhänger Dieses Produkt gehört nicht in den haus- müll. Geben sie es am ende seiner le- bensdauer an den hersteller, die ver- kaufsstelle oder an dafür eingerichtete, öffentliche sammelstellen kostenlos zu-... - Seite 18 Juskys Gruppe GmbH Technische Änderungen, Druckfehler und Irrtümer vorbehalten.
