Rowi LWB 11/1 F Basic Montageanleitung
Vorschau ausblenden
Andere Handbücher für LWB 11/1 F Basic:
- Bedienungsanleitung (16 Seiten) ,
- Montageanleitung (20 Seiten)
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Rowi LWB 11/1 F Basic
Inhaltszusammenfassung für Rowi LWB 11/1 F Basic

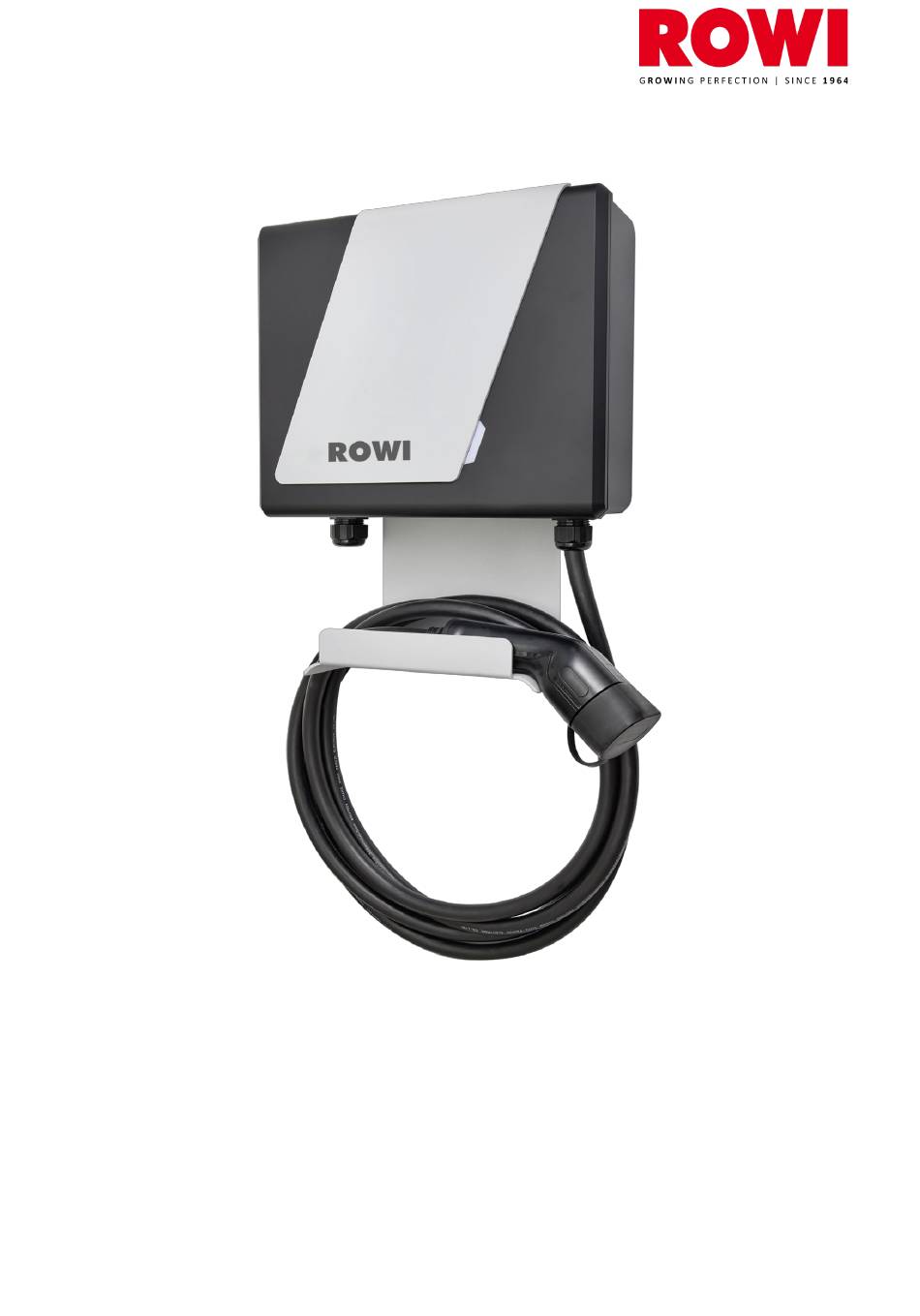

- Seite 1 Montageanleitung LWB 11/1 F Basic, 11 kW Art.-Nr. 1 11 03 0016...
- Seite 2 76698 Ubstadt-Weiher E-Mail info@rowi.de Deutschland URL http://www.rowi.de Alle Rechte an diesem Dokument liegen bei der ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH. ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH behält sich das Recht vor, Änderungen oder Verbesserungen an ihren Produkten ohne Vorankündigung durchzuführen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Zu diesem Dokument Sicherheit 2.1 Bestimmungsgemäße Verwendung 2.2 Vorhersehbare Fehlanwendung 2.3 Sicherheitshinweise 2.4 Garantie und Haftungsausschluss Beschreibung 3.1 Aufbau 3.2 Funktion 3.3 Technische Daten Installation 4.1 Lieferumfang 4.2 Wandmontage 4.3 Elektrischer Anschluss Inbetriebnahme Prüfung der Sicherheitsfunktion Entsorgung CE-Konformitätserklärung Montageanleitung LWB Basic 11 kW 3 / 20... -
Seite 4: Zu Diesem Dokument
Bewahren Sie die Dokumentation für alle Nutzer zugänglich auf. Diese Dokumentation ist permanenter Bestandteil des beschriebenen Produkts und muss bei Veräußerung dem Käufer mit übergeben werden! Geltungsbereich Die Montageanleitung gilt für die Modelle: ROWI LWB 11/1 Basic, 11 kW Zielgruppe Die Montageanleitung richtet sich an: Elektrofachkräfte ... - Seite 5 Sicherheitshinweise Aufbau von Sicherheitshinweisen: Art und Quelle der Gefahr SIGNALWORT Folgen bei Missachtung der Gefahr Maßnahmen zur Abwehr der Gefahr … Warnzeichen Das Signalwort kennzeichnet die Höhe des Risikos sowie die Schwere der möglichen Verletzungen: Signalwort Bedeutung Dieses Signalwort wird verwendet, um eine unmittelbar gefährliche Situation anzuzeigen, die, wenn sie nicht vermieden wird, eine GEFAHR schwere Verletzung oder den Tod zur Folge hat.
-
Seite 6: Sicherheit
Ladestation. Die Kenntnis der Bedienungsanleitung gehört zur bestimmungsgemäßen Verwendung. Die ROWI LWB 11/1 Basic ist eine dreiphasige Ladestation für Elektrofahrzeuge. Es handelt sich um eine Einzelplatzlösung ohne übergeordnetes Leitsystem. Die Ladestation dient ausschließlich zum Laden von Elektrofahrzeugen nach Lademodus 3 gemäß IEC 61851. Sie darf nur in reinen Wohngebieten installiert und betrieben werden. -
Seite 7: Vorhersehbare Fehlanwendung
Mehrfachsteckdosen oder Adapter für den Betrieb der Ladestation. Vorhersehbare Fehlanwendung Die Ladestation darf ausschließlich innerhalb der von der ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH vorgegebenen technischen Daten betrieben werden. Eine andere oder darüberhinausgehende Verwendung als im Kapitel 2.1 Bestimmungsgemäße Verwendung beschrieben, gilt als nicht bestimmungsgemäß. - Seite 8 Herzschrittmacher oder Defibrillator Ladestationen und deren Einrichtungen Tätigkeiten ausführen wollen, kann die ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH keine Aussage über die Eignung dieser medizinischen Geräte treffen. Die ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH empfiehlt betroffenen Personen, erst nach Rücksprache mit dem Hersteller dieser medizinischen Geräte Arbeiten an...
-
Seite 9: Garantie Und Haftungsausschluss
Garantie und Haftungsausschluss Die ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH übernimmt nur für den Auslieferungszustand der Ladestation und für alle von ROWI-Fachpersonal und offiziellen Partnerunternehmen geleisteten Arbeiten Verantwortung. Die Herstellergarantie erlischt bei: Nichtbeachten der Sicherheits- und Bedienungshinweise. unsachgemäßer Handhabung und nicht bestimmungsgemäßer Verwendung der Ladestation. -
Seite 10: Beschreibung
3 Beschreibung Aufbau Ladegehäuse Ladekabel mit Kupplung Deckelverschraubung Anschluss Stromkabel Halter für Ladekabel LED-Anzeige Abb. 1: Gehäuse der Ladestation außen 10 / 20 Montageanleitung LWB Basic 11 kW... - Seite 11 Schütz / Anschluss Ladekabel Zugentlastung Stromkabel Zugentlastung Ladekabel Klemmen / Anschluss Stromkabel Durchführung Ladekabel Sicherungen Durchführung Stromkabel Abb. 2: AC07oFI, AC08oFI Gehäuse der Ladestation innen Montageanleitung LWB Basic 11 kW 11 / 20...
- Seite 12 Schütz / Anschluss Ladekabel Zugentlastung Stromkabel Zugentlastung Ladekabel RCD / Anschluss Stromkabel Durchführung Ladekabel Prüftaste Durchführung Stromkabel Sicherung Abb. 3: AC07C, AC08C Gehäuse der Ladestation innen 12 / 20 Montageanleitung LWB Basic 11 kW...
-
Seite 13: Funktion
Funktion Die ROWI LWB 11/1 Basic ist eine dreiphasige Ladestation zum Laden von Elektrofahrzeugen nach Lademodus 3 gemäß IEC 61851 mit Wechselstrom (AC). Funktionselement Funktion Typ 2 Kabel Kupplung zum Anschließen des Fahrzeugs LED-Anzeige Statusanzeige der Ladestation RCCB Typ B (nur bei AC07C, AC08C) -
Seite 14: Installation
Umgebungsbedingungen Modell LWB 11/1 Basic, 11 kW Umgebungstemperatur -40 °C – 45 °C Lagertemperatur -40 °C – 70 °C Max. Luftfeuchtigkeit 5 % – 95 %, nicht kondensierend Max. Höhe über dem Meeresspiegel 2000 m 4 Installation Warnung vor gefährlicher elektrischer Spannung! GEFAHR Das Berühren elektrischer Leitungen kann einen tödlichen Stromschlag zur Folge haben. -
Seite 15: Wandmontage
Wandmontage Zeichnen Sie mit Hilfe der beiliegenden Bohrschablone die 3 Bohrlöcher an der Wand an. Achten Sie auf die korrekte Ausrichtung der Bohrschablone. Bohren Sie die angezeichneten 3 Löcher, Ø 8 mm, ca. 60 mm tief. Stecken Sie die Dübel in die Bohrlöcher. Bei den Dübeln handelt es sich um 8er- Universaldübel. -
Seite 16: Elektrischer Anschluss
Elektrischer Anschluss Abb. 4: Schaltplan 1 11 03 0016 Schließen Sie das Kabel zur Stromversorgung gemäß Schaltplan an. Stecken Sie das Kabel wieder in die LED-Platine ein und schließen Sie den Deckel. Üben Sie mit einer Hand leichten Druck auf die Mitte des Deckels aus, während Sie ihn mit den 7 Schrauben befestigen. - Seite 17 Schalten Sie den RCCB an. Die Ladestation startet den automatischen Funktionstest. Der Funktionstest dauert ca. 7 Sekunden, die LED-Anzeige wechselt zwischen Rot, Blau und Grün. Nach dem Funktionstest blinkt die LED-Anzeige Blau. Die Ladestation ist bereit, um mit einem Elektrofahrzeug verbunden zu werden. Stecken Sie die Kupplung des Ladekabels in die fahrzeugseitige Steckdose.
-
Seite 18: Prüfung Der Sicherheitsfunktion
Elektronikaltgeräte entsorgt werden muss. Die Ladestation darf nur von einer Elektrofachkraft demontiert und entsorgt werden. CE-Konformitätserklärung Die CE-Konformitätserklärung ist bei der ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH hinterlegt und kann auf Wunsch zur Verfügung gestellt werden. 18 / 20... - Seite 19 Montageanleitung LWB Basic 11 kW 19 / 20...
- Seite 20 ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3 76698 Ubstadt-Weiher / Germany www.rowi.de ©2022, alle Rechte vorbehalten V1.0_0522 20 / 20 Montageanleitung LWB Basic 11 kW...
