Rowi LWB 11/1 F Basic Bedienungsanleitung
11 kw
Vorschau ausblenden
Andere Handbücher für LWB 11/1 F Basic:
- Montageanleitung (20 Seiten) ,
- Montageanleitung (20 Seiten)
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Rowi LWB 11/1 F Basic
Inhaltszusammenfassung für Rowi LWB 11/1 F Basic

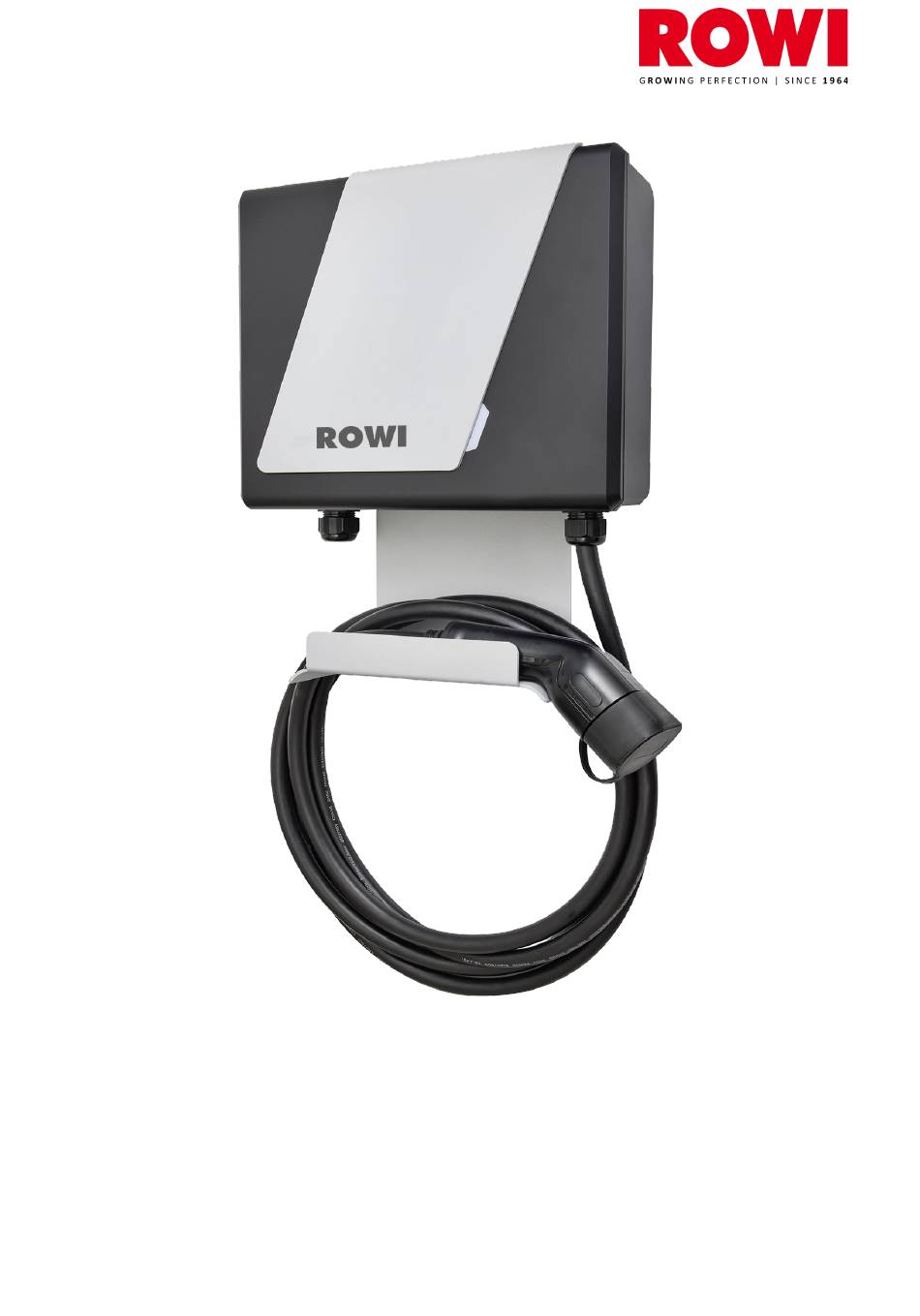

- Seite 1 Bedienungsanleitung LWB 11/1 F Basic, 11 kW Art.-Nr. 1 11 03 0016...
- Seite 2 76698 Ubstadt-Weiher E-Mail info@rowi.de Deutschland URL http://www.rowi.de Alle Rechte an diesem Dokument liegen bei der ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH. ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH behält sich das Recht vor, Änderungen oder Verbesserungen an ihren Produkten ohne Vorankündigung durchzuführen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Zu diesem Dokument Sicherheit 2.1 Bestimmungsgemäße Verwendung 2.2 Vorhersehbare Fehlanwendung 2.3 Sicherheitshinweise 2.4 Garantie und Haftungsausschluss Beschreibung 3.1 Aufbau 3.2 Funktion 3.3 Technische Daten Installation Bedienung Wartung/Reinigung 6.1 Prüfung der Sicherheitsfunktion 6.2 Reinigung Entsorgung CE-Konformitätserklärung 3 / 16 Bedienungsanleitung LWB Basic 11 kW... -
Seite 4: Zu Diesem Dokument
1 Zu diesem Dokument Lesen Sie die Bedienungsanleitung vor der Nutzung der Ladestation. Dies ist Voraussetzung für eine störungsfreie Handhabung. Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation. Bewahren Sie die Dokumentation für alle Nutzer zugänglich auf. Diese Dokumentation ist permanenter Bestandteil des beschriebenen Produkts und muss bei Veräußerung dem Käufer mit übergeben werden! Geltungsbereich Die Bedienungsanleitung gilt für die Modelle:... - Seite 5 Sicherheitshinweise Aufbau von Sicherheitshinweisen: Art und Quelle der Gefahr SIGNALWORT Folgen bei Missachtung der Gefahr Maßnahmen zur Abwehr der Gefahr … Warnzeichen Das Signalwort kennzeichnet die Höhe des Risikos sowie die Schwere der möglichen Verletzungen: Signalwort Bedeutung Dieses Signalwort wird verwendet, um eine unmittelbar gefährliche GEFAHR Situation anzuzeigen, die, wenn sie nicht vermieden wird, eine schwere Verletzung oder den Tod zur Folge hat.
-
Seite 6: Sicherheit
Ladestation. Die Kenntnis der Bedienungsanleitung gehört zur bestimmungsgemäßen Verwendung. Die ROWI LWB 11/1 Basic ist eine dreiphasige Ladestation für Elektrofahrzeuge. Es handelt sich um eine Einzelplatzlösung ohne übergeordnetes Leitsystem. Die Ladestation dient ausschließlich zum Laden von Elektrofahrzeugen nach Lademodus 3 gemäß IEC 61851. -
Seite 7: Vorhersehbare Fehlanwendung
Mehrfachsteckdosen oder Adapter für den Betrieb der Ladestation. Vorhersehbare Fehlanwendung Die Ladestation darf ausschließlich innerhalb der von der ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH vorgegebenen technischen Daten betrieben werden. Eine andere oder darüberhinausgehende Verwendung als im Kapitel 2.1 Bestimmungsgemäße Verwendung beschrieben, gilt als nicht bestimmungsgemäß. -
Seite 8: Garantie Und Haftungsausschluss
Hochdruckreiniger, während das Fahrzeug an die Ladestation angeschlossen ist. Die Steckverbindung ist nicht druckwasserfest. Garantie und Haftungsausschluss Die ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH übernimmt nur für den Auslieferungszustand der Ladestation und für alle von ROWI-Fachpersonal und offiziellen Partnerunternehmen geleisteten Arbeiten Verantwortung. -
Seite 9: Beschreibung
Die Herstellergarantie erlischt bei: Nichtbeachten der Sicherheits- und Bedienungshinweise. unsachgemäßer Handhabung und nicht bestimmungsgemäßer Verwendung der Ladestation. unautorisierter und unsachgemäßer Installation, Wartung und Reparatur der Ladestation. Modifikationen oder Veränderungen der Ladestation. Schäden durch Feuer, Überflutung und andere Naturkatastrophen. ... -
Seite 10: Funktion
Funktion Die ROWI LWB 11/1 Basic ist eine dreiphasige Ladestation zum Laden von Elektrofahrzeugen nach Lademodus 3 gemäß IEC 61851 mit Wechselstrom (AC). Funktionselement Funktion Typ 2 Kabel Kupplung zum Anschließen des Fahrzeugs LED-Anzeige Statusanzeige der Ladestation Technische Daten Allgemeine Daten... -
Seite 11: Installation
Umgebungsbedingungen Modell LWB 11/1 Basic, 11 kW Umgebungstemperatur -40 °C – 45 °C Lagertemperatur -40 °C – 70 °C Max. Luftfeuchtigkeit 5 % – 95 %, nicht kondensierend Max. Höhe über dem Meeresspiegel 2000 m 4 Installation Lassen Ladestation einer Elektrofachkraft gemäß... -
Seite 12: Bedienung
5 Bedienung Warnung vor gefährlicher elektrischer Spannung! GEFAHR Das Berühren elektrischer Leitungen kann einen tödlichen Stromschlag zur Folge haben. Benutzen Sie die Ladestation erst nach der Inbetriebnahme durch eine Elektrofachkraft. Fassen Sie die Steckverbindung nicht am Ladekabel an, sondern nur an der Kupplung des Ladekabels. - Seite 13 Ladevorgang beenden Ist das Fahrzeug vollständig geladen, beendet das Fahrzeug den Ladevorgang und gibt die Kupplung des Ladekabels frei. Ziehen Sie die Kupplung aus der fahrzeugseitigen Steckdose. Schließen Sie die Schutzkappe am Ende der Kupplung des Ladekabels. Wickeln Sie das Ladekabel am Halter der Ladestation auf. ...
-
Seite 14: Wartung/Reinigung
Elektronikaltgeräte entsorgt werden muss. Lassen Sie die Ladestation von einer Elektrofachkraft demontieren und entsorgen. 8 CE-Konformitätserklärung Die CE-Konformitätserklärung ist bei der ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH hinterlegt und kann auf Wunsch zur Verfügung gestellt werden. 14 / 16... - Seite 15 15 / 16 Bedienungsanleitung LWB Basic 11 kW...
- Seite 16 ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3 76698 Ubstadt-Weiher / Germany www.rowi.de ©2022, alle Rechte vorbehalten V1.0_0522 16 / 16 Bedienungsanleitung LWB Basic 11 kW...
