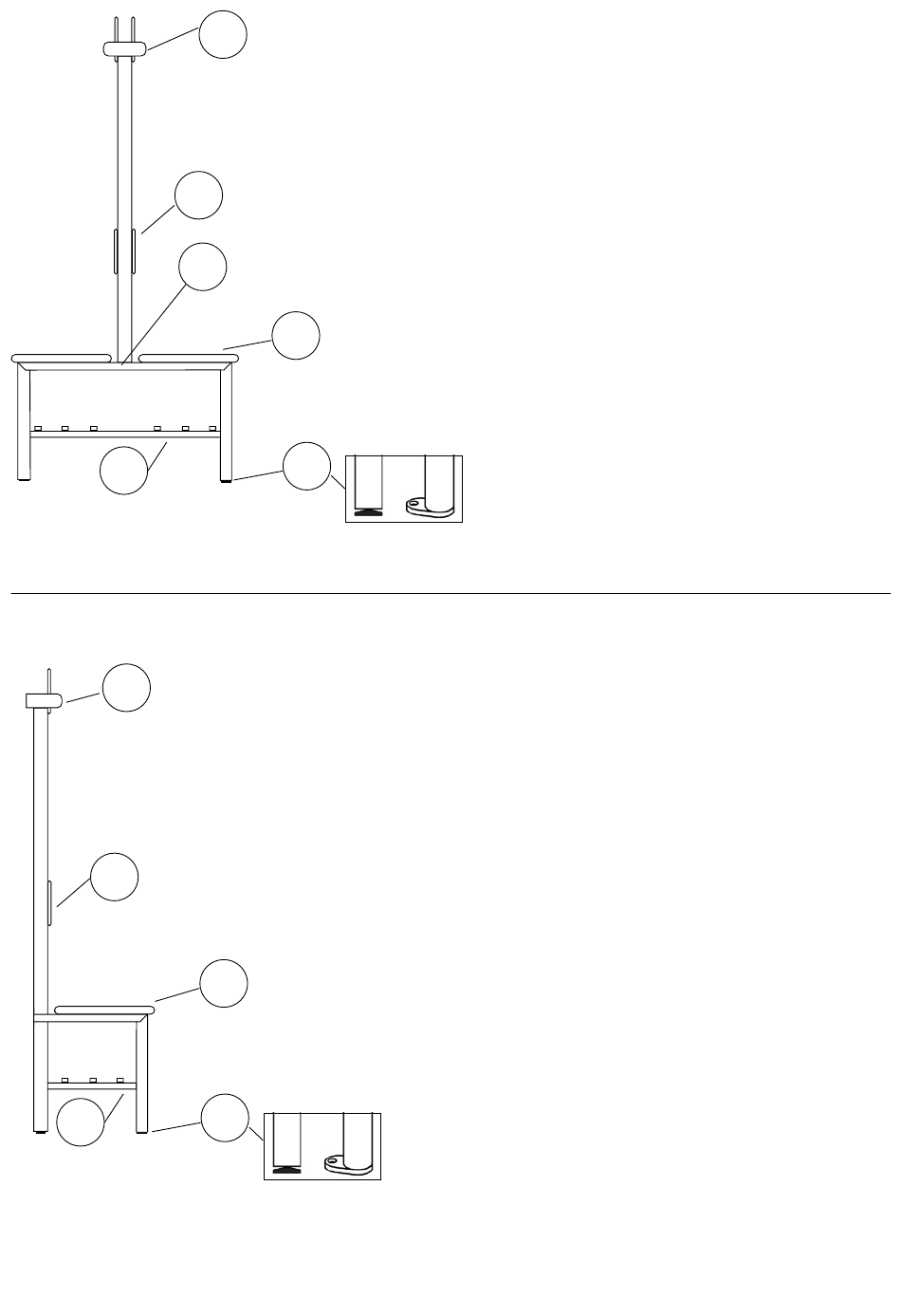

GARDEROBENBANK DOPPELSEITIG GA09
3
Erforderliches Werkzeug:
Maulschlüssel oder Ratsche 13mm,
Schlitzschraubenzieher
(1) Verschrauben der Standrohre mit den
Sitzbankgestellen
mit Zylinderkopfschraube M8 x 30 mm mit Federring
und Unterlagsscheibe
2
(2) Montage der vorgebohrten Rückenlehnen an
Standrohre
mit Schraube M6 x 25 Inbus und U-Scheiben 8 mm.
1
(3) Montage des Garderobenkranzes
mit Zylinderkopfschraube M8 x 40 mm
4
(4) Befestigung der Bankauflagen
mit ES-Schraube 6,3 x 19 mm
(5) Bodenabschlüsse
Siehe Seite 3
(6) Ausführung mit Schuhablage
5
6
Siehe Seite 3
GARDEROBENBANK EINSEITIG GA07
2
Erforderliches Werkzeug:
Maulschlüssel oder Ratsche 13mm,
Schlitzschraubenzieher
(1) Montage der vorgebohrten Rückenlehnen an
Standrohre
mit Schraube M6 x 25 Inbus und U-Scheiben 8 mm.
(2) Montage des Garderobenkranzes
1
mit Zylinderkopfschraube M8 x 40 mm
(3) Befestigung der Bankauflagen
mit ES-Schraube 6,3 x 19 mm.
(4) Bodenabschlüsse
3
Siehe Seite 3.
(5) Ausführung mit Schuhablage
Siehe Seite 3.
4
5
2
