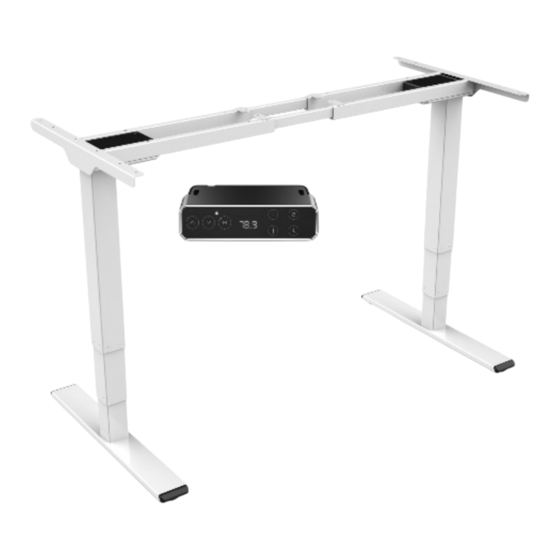

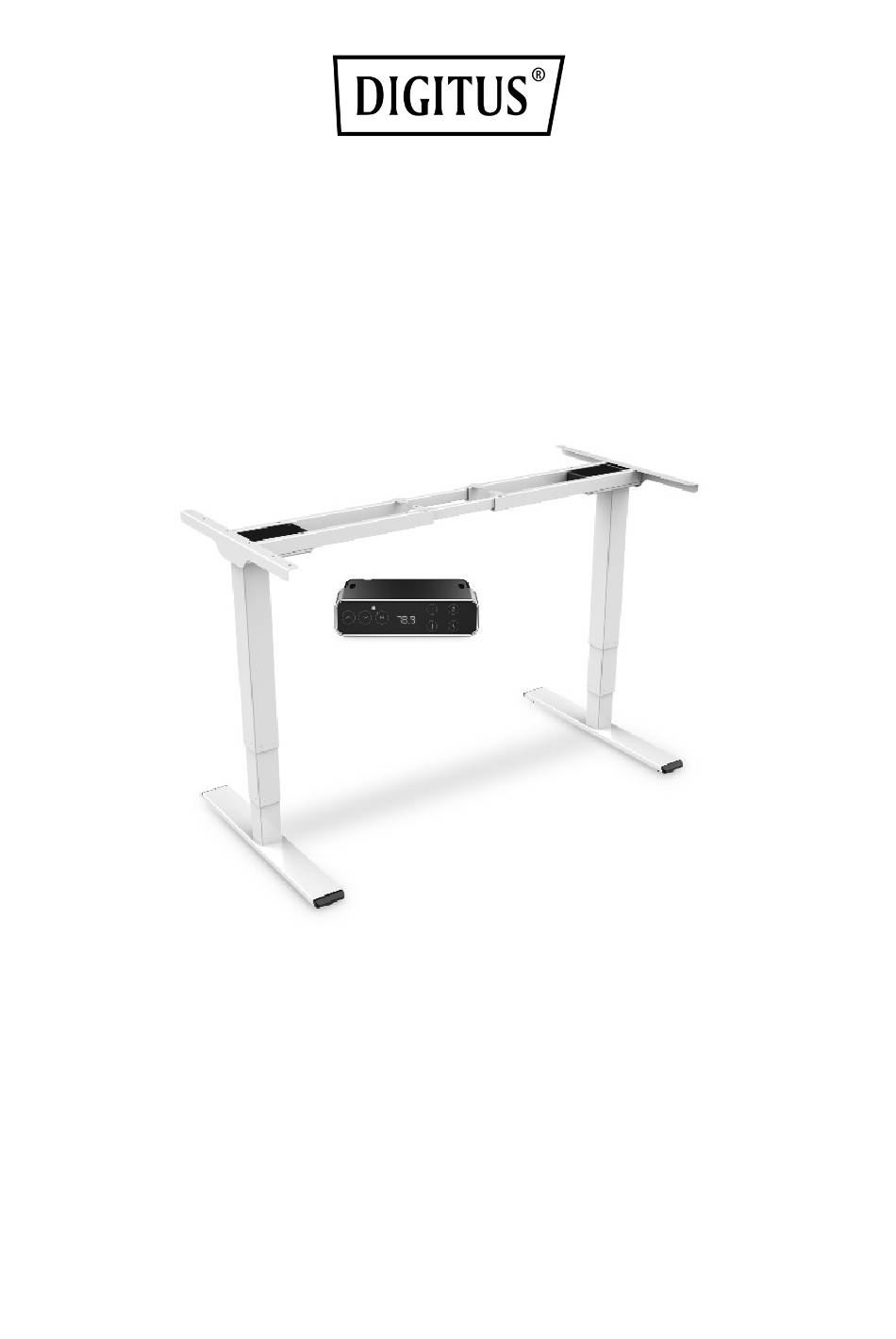

- Seite 1 Elektrisch höhenverstellbares Tischgestell Gebrauchsanweisung zum Aufbau des Gestells und zum Display DA-90433 / DA-90434 / DA-90435...
-
Seite 2: Inhaltsverzeichnis
Stehen verwandeln. Sparen Sie sich die Kosten und den Aufwand, einen höhenverstellbaren Tisch zu finden und verwenden Sie stattdessen das elektrisch höhenverstellbare Tischgestell von DIGITUS®. Das Set eignet sich für alle Tischplatten zwischen 110 und 200 cm Breite und 60 und 100 cm Tiefe. -
Seite 3: Technische Spezifikationen
Maximale Tragfähigkeit: Bis zu 100 kg Bequeme elektrische Höhenverstellung 62-127 cm (Tischplatte nicht inbegriffen): Gewicht 28,3 kg Farbe DA-90433: Weiß DA-90434: Schwarz DA-90435: Grau Stromversorgung: Eurostecker (Typ C, CEE 7/16) – C7, Gerätestecker, Länge: 3 m Form: Rechteckig Stufen der Tragsäulen: Höhenbereich... -
Seite 4: Verpackungsinhalt
3. Verpackungsinhalt • Elektrisch höhenverstellbares Tischgestell • Gebrauchsanweisung • Montagematerial 4x M6 8x M6 8x M6 6x St 4.2 6x Kabelklemme 16x St 4.2 Innensechskantschlüssel 4 x 4 mm Achtung: Die abgebildeten Zeichnungen dienen lediglich zur Referenz und können leicht vom gelieferten Produkt und seinem Zubehör abweichen. Falls Sie Fragen haben, wenden Sie sich an unseren Kundendienst. - Seite 5 (10) 1x Steuerungsgerät 1x Bedienelement (11) (12) 1x Adapterkabel 1x Netzteil...
-
Seite 6: Schritt 1: Montage Der Querträger Und Der Seitenhalterung
Schritt 1: Montage der Querträger und der Seitenhalterung: Festziehen • Wenn die Verbindungsstange nicht in den Querträger eingeführt werden kann, Schrauben am Querträger lockern • Verbindungsstange (3) über Schrauben (A) mit linkem Querträger (4) und rechtem Querträger (5) verbinden, mit Innensechskantschlüssel (G) festziehen •... -
Seite 7: Schritt 3: Montage Der Füße
Schritt 3: Montage der Füße: • Füße (1) über Schrauben (B) mit Tragsäule (2) verbinden, mit Innensechskantschlüssel (G) festziehen Schritt 4: Montage des Adapterhalters: Die Querträger können nicht über dieses Loch hinaus verlängert werden. Lösen Anpassen Festziehen • Die Querträger können je nach verwendeter Tischplatte verlängert werden. •... -
Seite 8: Schritt 5: Montage Der Tischplatte, Des Bedienelements, Des Steuerungsgeräts Und Des Adapters
Schritt 5: Montage der Tischplatte, des Bedienelements, des Steuerungsgeräts und des Adapters: Einsetzen • Tischplatte mit Schrauben (F) befestigen, Steuerungsgerät (9) mit Schrauben (F) an der Tischplatte befestigen. Das Bedienelement (10) mit eigener Schraube an der Tischplatte befestigen, Adapter in die Adapterhalterung einlegen. -
Seite 9: Betriebseinheit
Port für Adapterkabel Port für Kabel Port für der Tragsäule Headset 5. Betriebseinheit Produktansicht LED-Display Produktspezifikationen Schaltflächenbeschreibung: Es gibt sieben Schaltflächen: „▲“, „▼“, „1“, „2“, „ “, „ “, „M“ (1) „▲“: Tisch nach oben verstellen (2) „▲“: Tisch nach unten verstellen (3) „1“: Position 1, erste vom Benutzer gespeicherte Position (4) „2“:... -
Seite 10: Betriebsanleitung
Betriebsanleitung • Kindersicherung: a. Wenn die Kindersicherung aktiviert wird, leuchtet das Schloss-Symbol für die Kindersicherung blau (unter ﹀ und M) b. Schaltfläche berühren, um sie aufleuchten zu lassen c. Um die Kindersicherung zu entriegeln, Schaltfläche „M“ ca. 5 Sekunden gedrückt halten d. -
Seite 11: Wichtige Sicherheits- Und Gebrauchshinweise
• Problembehebung: a. System zurücksetzen: Wenn das LED-Display „ “ oder „ ” anzeigt, halten Sie die Schaltfläche „▼” gedrückt, bis der Tisch die niedrigste Position erreicht hat. Der Tisch fährt wieder ein Stück hoch, stoppt und zeigt die aktuelle Höhe an. Das System wurde erfolgreich zurückgesetzt. b. - Seite 12 • Falls Schäden am Netzteil vorliegen, muss dieses durch den Hersteller, durch vom Hersteller autorisiertes Wartungspersonal oder ähnlich qualifizierte Personen ersetzt werden, um Sicherheitsrisiken vorzubeugen. • Vergewissern Sie sich, dass sich rund um den Einsatzbereich des Produkts keine Gefahrenquellen wie etwa herumliegendes Werkzeug befinden. Behandeln Sie das Verpackungsmaterial stets vorsichtig, um Sicherheitsrisiken vorzubeugen.
-
Seite 13: Entsorgung
• Um schwere Verletzungen zu vermeiden, sollten Benutzer niemals auf dem Tisch sitzen. • Reinigen Sie das Gerät nicht mit Wasser, solange es an den Strom angeschlossen ist. • Zerlegen Sie das Gerät nicht und ersetzen Sie keine Komponenten, solange es an den Strom angeschlossen ist. - Seite 14 Die Assmann Electronic GmbH erklärt hiermit, dass die Konformitätserklärung Teil des Lieferumfangs ist. Falls die Konformitätserklärung fehlt, können Sie sie per Post unter der unten angegebenen Herstelleradresse anfordern. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 LüdenscheidDeutschland...
