Digitus DA-90430 Gebrauchsanweisung
Elektrisch höhenverstellbares tischgestell
Verwandte Anleitungen für Digitus DA-90430
Inhaltszusammenfassung für Digitus DA-90430

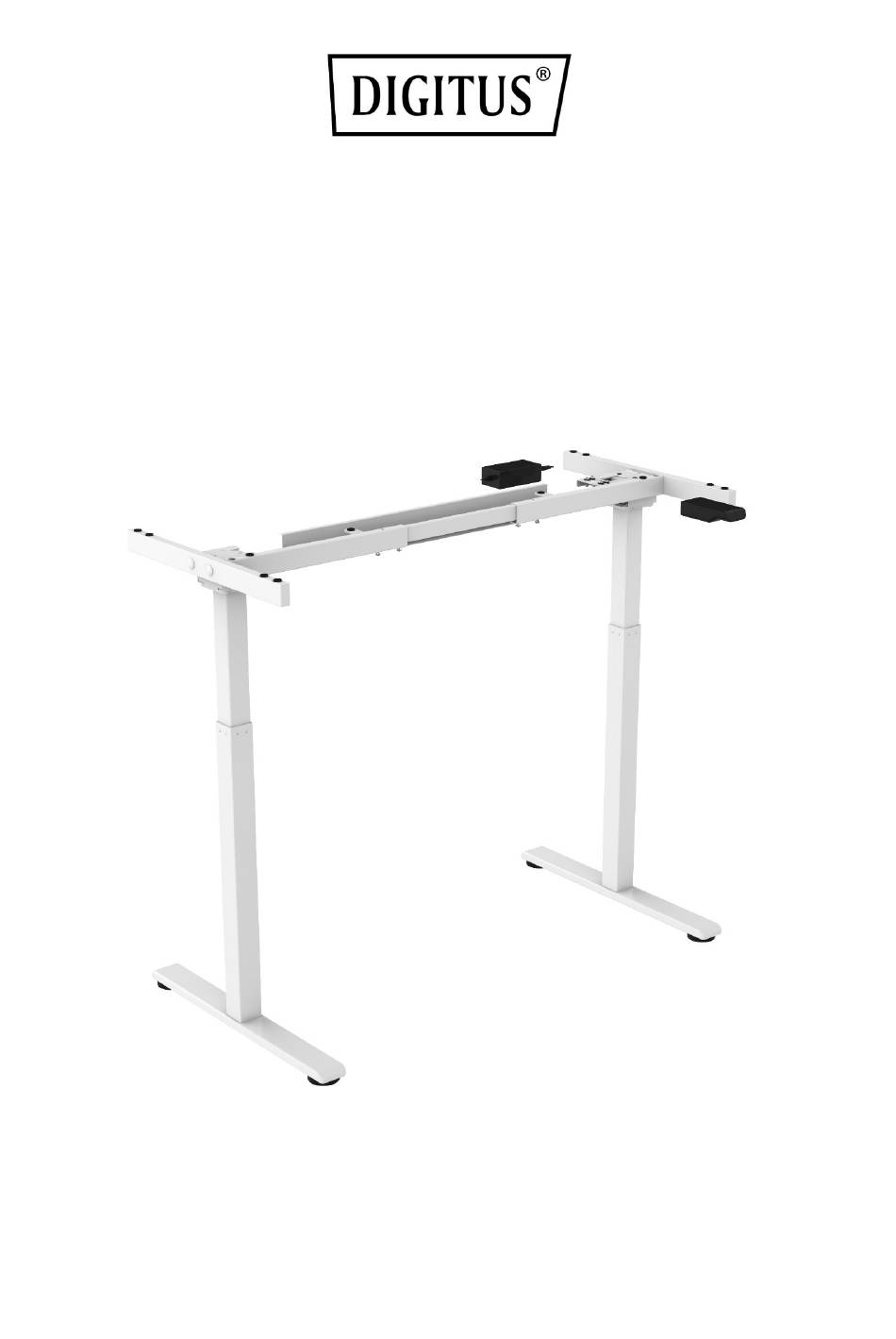

- Seite 1 Elektrisch höhenverstellbares Tischgestell Gebrauchsanweisung zum Aufbau des Gestells und zum Display DA-90430 DA-90431 DA-90432...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einleitung ..................3 2. Funktionen ..................3 3. Verpackungsinhalt ................. 4 4. Produktübersicht ................4 4.1 Zubehörliste ................4 4.2 Komponentenliste ..............4 5. Montage ..................6 Schritt 1 .................... 6 Schritt 2 .................... 8 Schritt 3 .................... 9 Schritt 4 .................. -
Seite 3: Einleitung
Stehen verwandeln. Sparen Sie sich die Kosten und den Aufwand, einen höhenverstellbaren Tisch zu finden und verwenden Sie stattdessen das elektrisch höhenverstellbare Tischgestell von DIGITUS®. Das Set eignet sich für alle Tischplatten zwischen 110 und 160 cm Breite und 50 und 80 cm Tiefe. Das Gestell erlaubt eine Höhenverstellung zwischen 71,5 und 121,5 cm. -
Seite 4: Verpackungsinhalt
3. Verpackungsinhalt Elektrisch höhenverstellbares Tischgestell Gebrauchsanweisung Montagematerial 4. Produktübersicht 4.1 Zubehörliste Achtung: Die unten abgebildeten Zeichnungen dienen lediglich zur Referenz und können leicht vom gelieferten Produkt und seinem Zubehör abweichen. Kontaktieren Sie die Kundenserviceabteilung, falls Teile fehlen oder Sie Probleme bei der Montage haben. - Seite 5 Bezeichnung Abbildung Menge Linker ○ Längsträger Querträger/ ○ Verbindungsrohr Rechter ○ Längsträger ○ Federstange ○ Abdeckung ○ Tragsäule ○ Seitenrohr ○ Fuß ○ Schalterkabel ○ Bedienelement ○ Netzadapter...
-
Seite 6: Montage
○ Netzteil ○ Kabelklemme 5. Montage Schritt 1 Montage des Querträgers und der Federstange An beiden Enden verbinden, sodass die Etiketten auf beiden Seiten verdeckt sind... - Seite 7 Vor dem Einsetzen lockern Nach dem Einsetzen festziehen...
-
Seite 8: Schritt 2
Schritt 2 Montage der Seitenrohre Schrauben (E) mit dem 5x5-Innensechskantschlüssel (H) festziehen, Seitenrohre ⑦ befestigen und Stift (A) in seitliches Loch drücken. -
Seite 9: Schritt 3
Schritt 3 Befestigung der Tischplatte am Querträger Hinweis: Positionieren Sie den Querträger mittig auf der Tischplatte mit ausreichend Abstand zu beiden Seiten und schrauben Sie ihn fest. Falls die Länge der Querstange nicht passt, gehen Sie gemäß Schritt 1 vor, um die Länge anzupassen. 1. -
Seite 10: Schritt 4
Schritt 4 Montage der Abdeckung und des Bedienelements 1. Montagezubehör zum Bedienelement ST4.2x19 Abdeckung ⑤ mit Schrauben (C) befestigen, um die Federstange abzudecken. Griff ⑩ seitlich am Motor (siehe Abbildung) einhängen und mit Schrauben (ST4.2x19, Montagezubehör zum Bedienelement) befestigen. -
Seite 11: Schritt 5
Schritt 5 Anschluss des Bedienelements, des Motors und des Adapters Schalterkabel ⑨, elektrisches Motorkabel, Bedienelement ⑩ und Adapter ⑪ wie abgebildet anschließen und anschließend mit Kabelklemme ⑬ befestigen. Adapter ⑪ mit Klettverschluss unter der Tischplatte befestigen. Anschlusskabel auf der Tischplatte mit Kabelklemme ⑬... -
Seite 12: Schritt 6
Schritt 6 Montage der Tragsäulen 1. Tragsäulen wie abgebildet in das Getriebe stecken. 2. Tragsäulen ⑥ in die abgebildete Position drehen, nach vollständigem Einstecken in Uhrzeigerrichtung drehen. 3. Nach dem Festdrehen Schrauben (D) zunächst mit 4x4-Innensechskantschlüssel (H) in die abgebildete Position drehen, dann 8 Schrauben (D) festziehen. -
Seite 13: Schritt 7
Schritt 7 Montage der Füße Füße ⑧ wie abgebildet auf den Tragsäulen montieren und 8 Schrauben (F) mit 4x4-Innensechskantschlüssel (H) festziehen. Nach erfolgter Montage Tisch umdrehen und Netzstecker anschließen. Der Tisch ist nun betriebsbereit. 6. Verwendung des Bedienelements 1. „ ”: Tisch nach oben verstellen 2. -
Seite 14: Bedienung Des Bedienelements
6.1 Bedienung des Bedienelements Höhenverstellung Drücken Sie „ ” oder „ ”, um die Höhe des Tisches anzupassen Reset Halten Sie in der niedrigsten Position des Tisches die Taste „ ” mehr als 5 Sekunden lang gedrückt, um das System zurückzusetzen. Der Tisch fährt zunächst ein Stück hoch, kehrt dann auf die niedrigste Position zurück und hält an. -
Seite 15: Wichtige Sicherheits- Und Gebrauchshinweise
1. Führen Sie einen Reset aus Der Tisch bewegt sich 2. Kontaktieren Sie Ihren Lieferanten oder abwärts, aber nicht aufwärts Händler 1. Überprüfen Sie die Last des Tisches. Die Höchstlast beträgt: 70 kg Der Tisch sinkt von selbst ab 2. Kontaktieren Sie Ihren Lieferanten oder Händler 6.3 Wichtige Sicherheits- und Gebrauchshinweise Wichtige Sicherheits- und Gebrauchshinweise... - Seite 16 Sicherheitsrisiken vorzubeugen. Plastiktüten können beispielsweise eine Erstickungsgefahr für Kleinkinder darstellen. Bewahren Sie die Originalverpackung des Produkts auf, damit Sie dieses später sicher transportieren können. Stromversorgung: AC 100 V – 240 V, 50 / 60 Hz Betriebstemperatur: 0 °C - 40 °C ...
- Seite 17 Betreiben Sie das System nicht in feuchter Umgebung oder falls die elektrischen Komponenten in Kontakt mit Flüssigkeiten waren. Betreiben Sie das System nicht, wenn das Steuerungsgerät Geräusche oder Gerüche von sich gibt. Veränderungen am vorhandenen Antrieb oder am Steuerungsgerät sind nicht zulässig.
- Seite 18 Die Assmann Electronic GmbH erklärt hiermit, dass die Konformitätserklärung Teil des Lieferumfangs ist. Falls die Konformitätserklärung fehlt, können Sie diese per Post unter der unten angegebenen Herstelleradresse anfordern. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Deutschland...
