Verwandte Anleitungen für APERA INSTRUMENTS ZenTest PC60-Z
Inhaltszusammenfassung für APERA INSTRUMENTS ZenTest PC60-Z

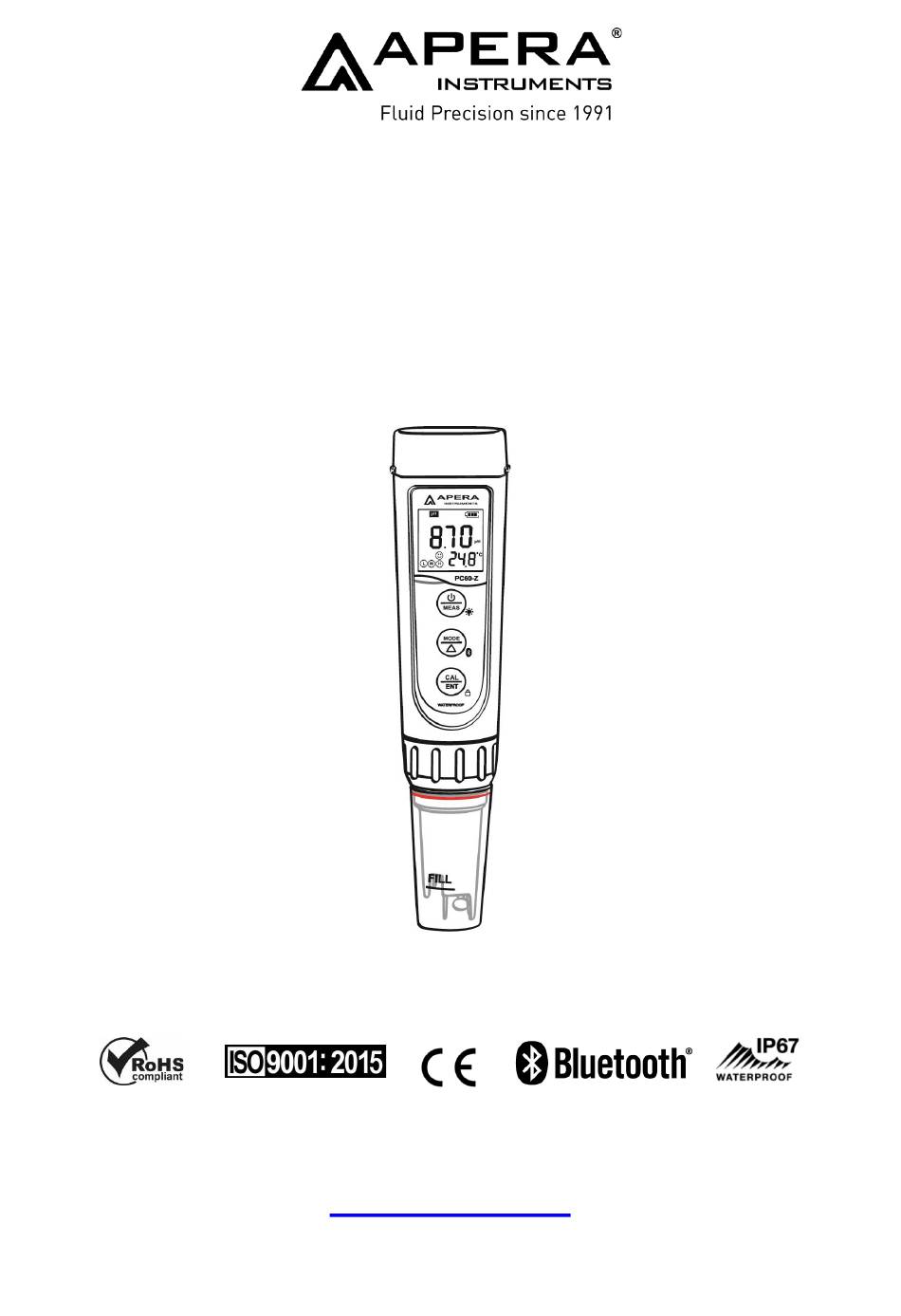

- Seite 1 ™ ZenTest PC60-Z Smart 7-in-1 Tester pH/Leitfähigkeit/TDS/Salzgehalt/Widerstand/ORP/ Temp.) Bedienungsanleitung APERA INSTRUMENTS (Europe) GmbH aperainst.de V1.7 - 1 -...
-
Seite 2: Inhaltsverzeichnis
Inhalt Einleitung ..........................- 3 - Lieferumfang ........................- 4 - Tastaturfunktionen ......................- 5 - Auswechseln der Batterien ....................- 5 - Vor dem Gebrauch ......................- 6 - pH-Kalibrierung ........................- 6 - pH-Messung ........................- 9 - Leitfähigkeits-Kalibrierung .................... -
Seite 3: Einleitung
Einleitung Sehr geehrter Kunde, Vielen Dank, dass Sie sich für den Apera Instruments PC60-Z Smart pH-Tester entschieden haben. Bitte lesen Sie dieses Handbuch vor dem Gebrauch sorgfältig durch, um das Produkt ordnungsgemäß zu verwenden und zu warten. 1.1 Suchen Sie im Apple App Store oder Google Play App Store nach "ZenTest-Smart" und laden die aktuelle Version herunter. -
Seite 4: Lieferumfang
Funktionen PH60-Z ZenTest Mobile App Er1 – Er6-Symbole (siehe Selbstdiagnose Detailierte Problemanalyse und Lösungen Abschnitt 6.8) Parameter- Werden über Tasten Parameter können in Einstellungen festgelegt werden einstellungen eingestellt (s. Abschnitt 11) Bildschirm wird rot, wenn ein Alarmanzeige und Alarmwerte können für jeden Alarm Alarm ausgelöst wird. -
Seite 5: Tastaturfunktionen
Tastaturfunktionen kurzes Drücken: < 2 Sekunden Batteriekappe langes Drücken: > 2 Sekunden 1. Wenn ausgeschaltet kurz drücken zum Einschalten, lange LCD-Bildschirm drücken, um die Einstellungen zu öffnen 2. Im Kalibrierungsmodus oder in den Einstellungen kurz drücken, um in den Messmodus zu wechseln Tasten 3. -
Seite 6: Vor Dem Gebrauch
Vor dem Gebrauch 1) Ziehen Sie das Batterieschutzpapier heraus und nehmen die Elektrodenkappe ab. 2) Spülen Sie die Elektrode mit reinem Wasser (vorzugsweise destilliertes oder deionisiertes Wasser, alternativ RO-Wasser) und schütteln das überschüssige Wasser ab. 3) Führen Sie eine Kalibrierung durch. Eine Anleitung zur pH-Kalibrierung finden Sie in Abschnitt 6 und zur Leitfähigkeits-Kalibrierung in Abschnitt 8. - Seite 7 das Gerät in den Messmodus und erscheint in der linken unteren Ecke des Bildschirmes. bedeutet, dass eine erfolgreiche Kalibrierung des 1. Punktes durchgeführt wurde. 6.5 Um den 2. Punkt zu kalibrieren, wiederholen Sie Schritt 6.3 und 6.4 mit der 4,00 pH-Kalibrierlösung (Schalten Sie das Gerät NICHT aus, nachdem Sie die 7,00 pH- Kalibrierung abgeschlossen haben).
-
Seite 8: Informationen Zur Selbstdiagnose Und Lösungsmöglichkeiten Sind In Folgender Tabelle Gelistet
6.8 Informationen zur Selbstdiagnose und Lösungsmöglichkeiten sind in folgender Tabelle gelistet: Symbol Fehlerursache Mögliche Probleme & Lösungen 1. Stellen Sie sicher, dass die Sonde vollständig in die Kalibrierlösung eingetaucht ist 2. Überprüfen Sie, ob die Kalibrierlösung abgelaufen oder verschmutzt ist 3. -
Seite 9: Ph-Messung
pH-Messung Wie Sie pH-Messungen durchführen schalten Sie das Messgerät ein. Spülen Sie die Elektrode in reinem Wasser ab, schütteln Sie überschüssiges Wasser ab. Tauchen Sie die Elektrode in Ihre Probenlösung ein, rühren schnell um und halten das Messgerät anschließend still. Zeichnen Sie den Messwert auf, nachdem er sich stabilisiert hat ( wird angezeigt und bleibt auf dem Bildschirm stehen). - Seite 10 die Elektrode in die 12,88 mS-Kalibrierlösung und wiederholen die Schritte 8.3 und 8.4, um die Kalibrierung des 2. Punktes durchzuführen. War die Kalibrierung des 2. Punktes erfolgreich, so wird neben angezeigt. 8.6 Hinweise zur Kalibrierung der Leitfähigkeit Das Messgerät kann mit 84 μS/cm, 1413 μS/cm und 12,88 mS/cm Lösungen kalibriert werden, mit denen je nach Bedarf eine 1-, 2-oder 3-Punkt-Kalibrierung durchgeführt werden kann.
-
Seite 11: Leitfähigkeits-Messung
Die Kalibrierungserinnerung wird Führen Sie eine Leitfähigkeits-Kalibrierung durch oder deaktivieren ausgelöst. Eine neue pH-Kalibrierung Sie die Kalibrierungserinnerung in den ZenTest-Einstellungen. sollte durchgeführt werden. Leitfähigkeits -Messung Schalten Sie das Gerät mit ein. Spülen Sie die Elektrode in destilliertem Wasser und trocknen sie ab. -
Seite 12: Orp-Messung
ORP-Messung ORP steht für Oxidations-Reduktionspotential, welches in mV gemessen wird. Es ist ein Maß für Reinheit von Wasser und seine Fähigkeit, Verunreinigungen abzubauen. Für die ORP-Messung ist eine separat erhältliche Elektrode (ORP60-DA) notwendig. 8.1. Schalten Sie das Messgerät ein, entfernen die originale Elektrode, und installieren die ORP- Elektrode (Mehr Informationen zum Austausch der Elektrode finden Sie in Abschnitt 16). -
Seite 13: Parametereinstellungen
oder entionisiertem Wasser, da dies die pH-Elektrode beschädigen könnte. Sollte dies passieren, weichen Sie die die Elektrode sofort über Nacht in 3M KCL-Einweichlösung ein. Reines Wasser dient nur zum Spülen der Elektrode. Parametereinstellungen 1) Übersicht Symbol Parametereinstellung Code Werkseinstellung °C – °F Temperatureinheit °C 5-20 ... -
Seite 14: Technical Specifications
3) Infos zu den Einstellungen: • Autom. HOLD-Funktion (P2) ─ Die automatische HOLD-Funktion kann von 5 bis 20 Sekunden einstellt werden. Wenn beispielsweise 10 Sekunden eingestellt sind und der Messwert länger als 10 Sekunden stabil ist ( wird angezeigt), wird der Messwert zum Ablesen gesperrt, und das HOLD-Symbol wird angezeigt. -
Seite 15: Symbole Und Funktionen
0 – 199,9 μS, 200 – 1999 μS, Messbereich 2 – 20,00 mS/cm 0,1/1 μS, 0,01 mS/cm Auflösung Leitfähigkeit Genauigkeit ±1% F.S Kalibrierpunkte 1 bis 3 Punkte 0,1 ppm – 10,00 ppt Messbereich 0,40 – 1,00 Umrechnungsfaktor 0 – 10,00 ppt Salzgehalt Messbereich 50 Ω – 20 MΩ Widerstand Messbereich -1000 mV – 1000 mV Messbereich ORP (mV) ±0,2 ... -
Seite 16: Austauschen Der Elektrode
Jede pH-Elektrode verliert nach einer der Zeit an Genauigkeit. Die typische Lebensdauer einer pH- Elektrode beträgt etwa 1-2 Jahre, abhängig von der Häufigkeit der Verwendung, Art der Testproben, wie gut sie gewartet und aufbewahrt wird usw. Apera Instruments empfiehlt, die Elektrode alle 1 bis 2 Jahre auszutauschen, um die optimale Leistung zu gewährleisten. - Seite 17 Problem Grund Wie zu beheben Verwenden Sie eine weiche Bürste und reinigen die Verunreinigter Sensor Elektrode mit der Apera-Reinigungslösung oder mit destilliertem Wasser. Verwenden Sie eine weiche Bürste und reinigen die Elektrode mit Apera-Reinigungslösung/destilliertem Verstopftes Diaphragma Messwert ändert Wasser und weichen Sie sie dann über Nacht in der sich ständig, Apera 3M KCL-Einweichlösung ein.
-
Seite 18: Garantie
Garantie APERA INSTRUMENTS (Europe) GmbH gewährt auf dieses Produkt eine Garantie von zwei Jahren (sechs Monate auf Elektroden). Die Herstellergarantie beginnt ab dem Erstkaufdatum durch den ersten Endkunden (Rechnungsdatum). Die Garantie umfasst die fehlerfreie Funktion des Geräts. Sollten sich während der Garantiezeit Mängel des Produktes herausstellen, die auf Herstellung- oder Verarbeitungsfehlern beruhen, so wird APERA INSTRUMENTS (Europe) GmbH das Produkt oder den defekten Teil kostenfrei reparieren oder (nach Ermessen) ersetzen.
