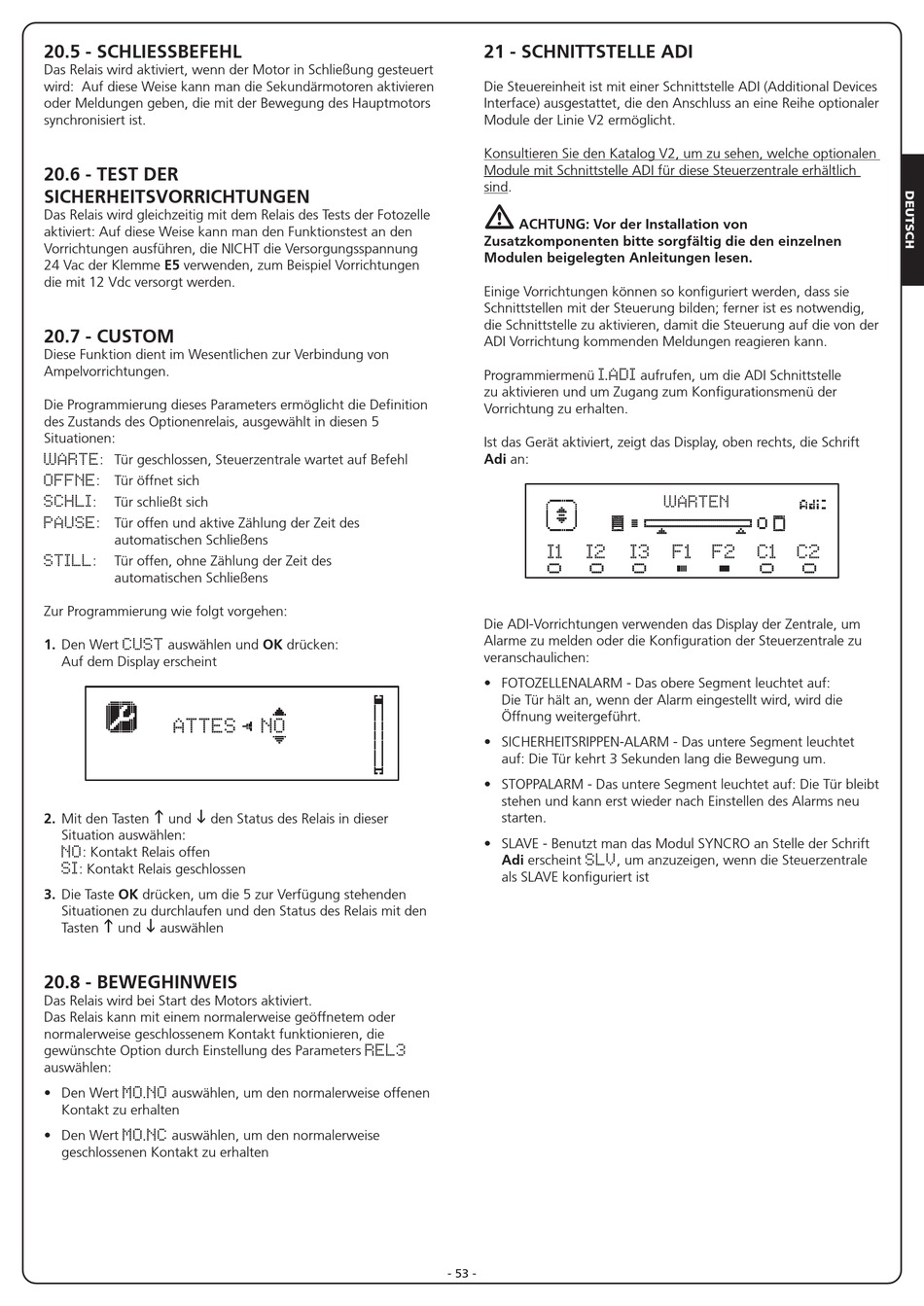

20.5 - SCHLIESSBEFEHL

Das Relais wird aktiviert, wenn der Motor in Schließung gesteuert
wird: Auf diese Weise kann man die Sekundärmotoren aktivieren
oder Meldungen geben, die mit der Bewegung des Hauptmotors
synchronisiert ist.
20.6 - TEST DER
SICHERHEITSVORRICHTUNGEN
Das Relais wird gleichzeitig mit dem Relais des Tests der Fotozelle
aktiviert: Auf diese Weise kann man den Funktionstest an den
Vorrichtungen ausführen, die NICHT die Versorgungsspannung
24 Vac der Klemme E5 verwenden, zum Beispiel Vorrichtungen
die mit 12 Vdc versorgt werden.

20.7 - CUSTOM

Diese Funktion dient im Wesentlichen zur Verbindung von
Ampelvorrichtungen.
Die Programmierung dieses Parameters ermöglicht die Definition
des Zustands des Optionenrelais, ausgewählt in diesen 5
Situationen:
: Tür geschlossen, Steuerzentrale wartet auf Befehl
WARTE
: Tür öffnet sich
OFFNE
:
Tür schließt sich
SCHLI
: Tür offen und aktive Zählung der Zeit des
PAUSE
automatischen Schließens
:
Tür offen, ohne Zählung der Zeit des
STILL
automatischen Schließens
Zur Programmierung wie folgt vorgehen:
1. Den Wert
auswählen und OK drücken:
CUST
Auf dem Display erscheint
ATTES NO
h
i
2. Mit den Tasten
und
den Status des Relais in dieser
Situation auswählen:
: Kontakt Relais offen
NO
: Kontakt Relais geschlossen
SI
3. Die Taste OK drücken, um die 5 zur Verfügung stehenden
Situationen zu durchlaufen und den Status des Relais mit den
h
i
Tasten
und
auswählen

20.8 - BEWEGHINWEIS

Das Relais wird bei Start des Motors aktiviert.
Das Relais kann mit einem normalerweise geöffnetem oder
normalerweise geschlossenem Kontakt funktionieren, die
gewünschte Option durch Einstellung des Parameters
auswählen:
• Den Wert
auswählen, um den normalerweise offenen
MO.NO
Kontakt zu erhalten
• Den Wert
auswählen, um den normalerweise
MO.NC
geschlossenen Kontakt zu erhalten

21 - SCHNITTSTELLE ADI

Die Steuereinheit ist mit einer Schnittstelle ADI (Additional Devices
Interface) ausgestattet, die den Anschluss an eine Reihe optionaler
Module der Linie V2 ermöglicht.
Konsultieren Sie den Katalog V2, um zu sehen, welche optionalen
Module mit Schnittstelle ADI für diese Steuerzentrale erhältlich
sind.
m
ACHTUNG: Vor der Installation von
Zusatzkomponenten bitte sorgfältig die den einzelnen
Modulen beigelegten Anleitungen lesen.
Einige Vorrichtungen können so konfiguriert werden, dass sie
Schnittstellen mit der Steuerung bilden; ferner ist es notwendig,
die Schnittstelle zu aktivieren, damit die Steuerung auf die von der
ADI Vorrichtung kommenden Meldungen reagieren kann.
Programmiermenü
zu aktivieren und um Zugang zum Konfigurationsmenü der
Vorrichtung zu erhalten.
Ist das Gerät aktiviert, zeigt das Display, oben rechts, die Schrift
Adi an:
Die ADI-Vorrichtungen verwenden das Display der Zentrale, um
Alarme zu melden oder die Konfiguration der Steuerzentrale zu
veranschaulichen:
• FOTOZELLENALARM - Das obere Segment leuchtet auf:
Die Tür hält an, wenn der Alarm eingestellt wird, wird die
Öffnung weitergeführt.
• SICHERHEITSRIPPEN-ALARM - Das untere Segment leuchtet
auf: Die Tür kehrt 3 Sekunden lang die Bewegung um.
• STOPPALARM - Das untere Segment leuchtet auf: Die Tür bleibt
stehen und kann erst wieder nach Einstellen des Alarms neu
starten.
• SLAVE - Benutzt man das Modul SYNCRO an Stelle der Schrift
Adi erscheint
als SLAVE konfiguriert ist
REL3
- 53 -
aufrufen, um die ADI Schnittstelle
I.ADI
WARTEN
ATTESA
I1 I2 I3 F1
F2 C1 C2
, um anzuzeigen, wenn die Steuerzentrale
SLV
