4) Wie soll das Gerät installiert werden ?

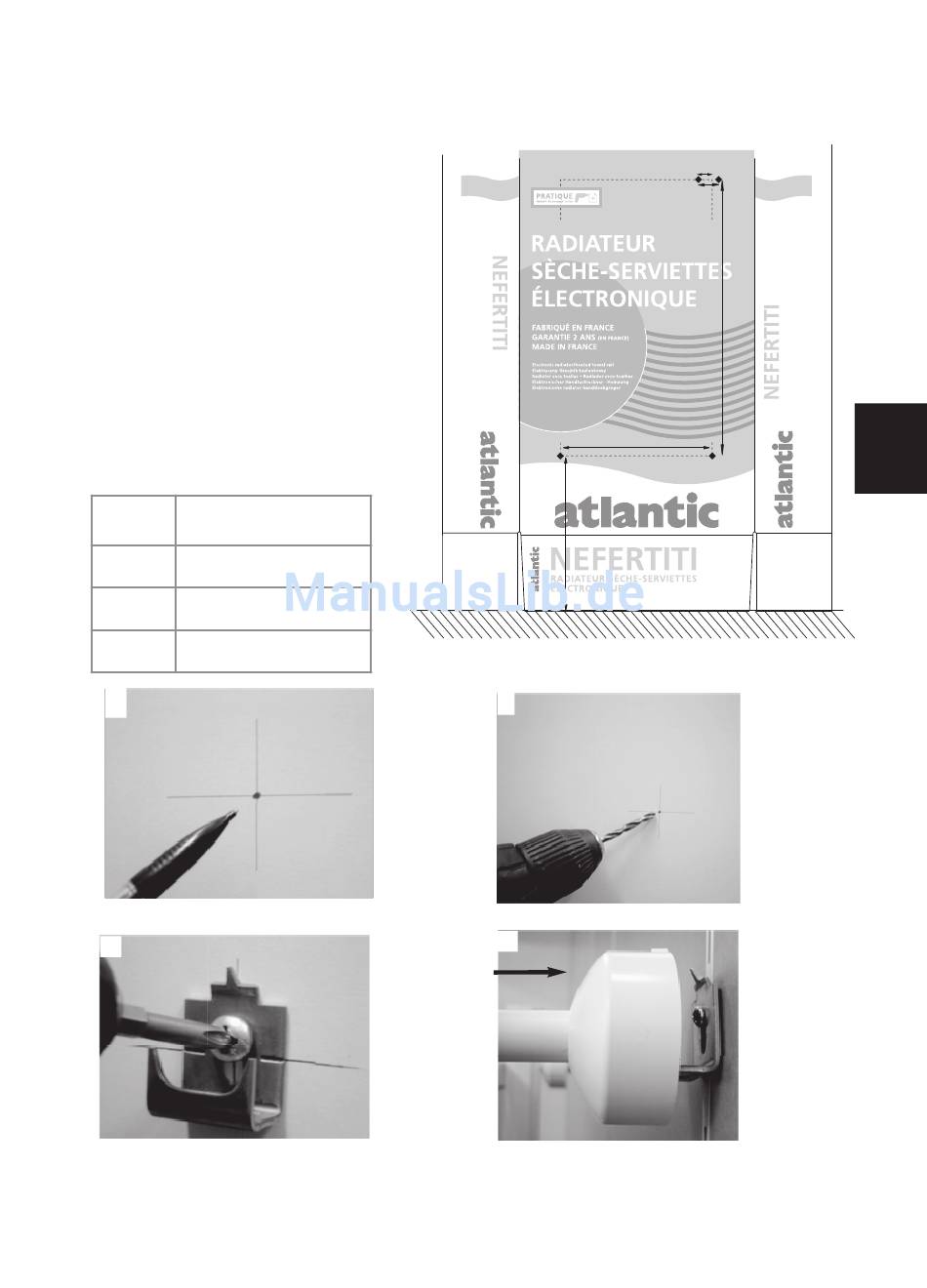

Die Montageschablone ist auf die Verpackung gedruckt.
1/ Öffnen Sie die Klappen des Kartons und
legen Sie den Karton gegen die Wand,
wobei die untere aufgefaltete Klappe auf
dem Boden aufliegt. Zeichnen Sie (ohne
zu bohren) durch die Verpackung die 4
Bohrungen an, die anzulegen sind, und
nehmen Sie den Karton wieder von der
Wand.
2/ Kennzeichnen Sie die Bohrstellen gründlich
mit einem Bleistift (zeichnen Sie dafür ein
Kreuz zu 5 cm Breite).
3/ Bohren Sie die 4 Löcher.
4/ Positionieren Sie die 4 Haken und
schrauben Sie sie fest.
5/ Hängen Sie das Gerät auf und verriegeln
Sie es.
Maß (A) Befestigungsprat-
Leistun-
gen zen (mm)
500 W 814 mm
750 W 1114 mm
1000 W 1414 mm
2
4
447,5 mm
418 mm
SOL
3
5
23
41
60
A
D
