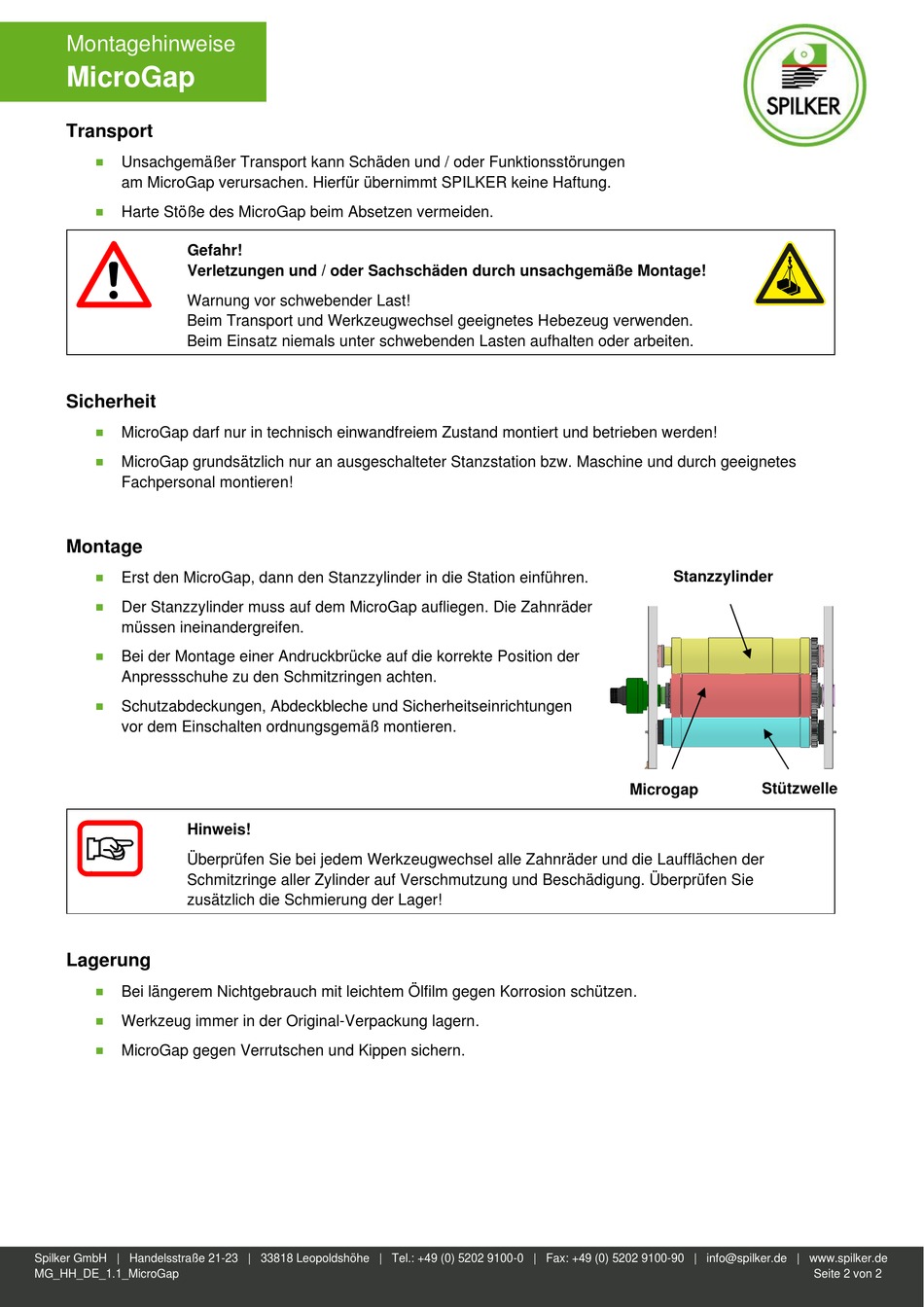

SPILKER MicroGap Handhabungshinweise Seite 2

Montagehinweise
MicroGap
Transport
Unsachgemäßer Transport kann Schäden und / oder Funktionsstörungen

am MicroGap verursachen. Hierfür übernimmt SPILKER keine Haftung.
Harte Stöße des MicroGap beim Absetzen vermeiden.

Gefahr!
Verletzungen und / oder Sachschäden durch unsachgemäße Montage!
Warnung vor schwebender Last!
Beim Transport und Werkzeugwechsel geeignetes Hebezeug verwenden.
Beim Einsatz niemals unter schwebenden Lasten aufhalten oder arbeiten.
Sicherheit
MicroGap darf nur in technisch einwandfreiem Zustand montiert und betrieben werden!

MicroGap grundsätzlich nur an ausgeschalteter Stanzstation bzw. Maschine und durch geeignetes

Fachpersonal montieren!
Montage
 Erst den MicroGap, dann den Stanzzylinder in die Station einführen.
 Der Stanzzylinder muss auf dem MicroGap aufliegen. Die Zahnräder
müssen ineinandergreifen.
 Bei der Montage einer Andruckbrücke auf die korrekte Position der
Anpressschuhe zu den Schmitzringen achten.
 Schutzabdeckungen, Abdeckbleche und Sicherheitseinrichtungen
vor dem Einschalten ordnungsgemäß montieren.
Hinweis!
Überprüfen Sie bei jedem Werkzeugwechsel alle Zahnräder und die Laufflächen der
Schmitzringe aller Zylinder auf Verschmutzung und Beschädigung. Überprüfen Sie
zusätzlich die Schmierung der Lager!
Lagerung
Bei längerem Nichtgebrauch mit leichtem Ölfilm gegen Korrosion schützen.

Werkzeug immer in der Original-Verpackung lagern.

 MicroGap gegen Verrutschen und Kippen sichern.
Spilker GmbH | Handelsstraße 21-23 | 33818 Leopoldshöhe | Tel.: +49 (0) 5202 9100-0 | Fax: +49 (0) 5202 9100-90 | info@spilker.de | www.spilker.de
MG_HH_DE_1.1_MicroGap
Stanzzylinder
MicroGap
Stützwelle
Microgap
