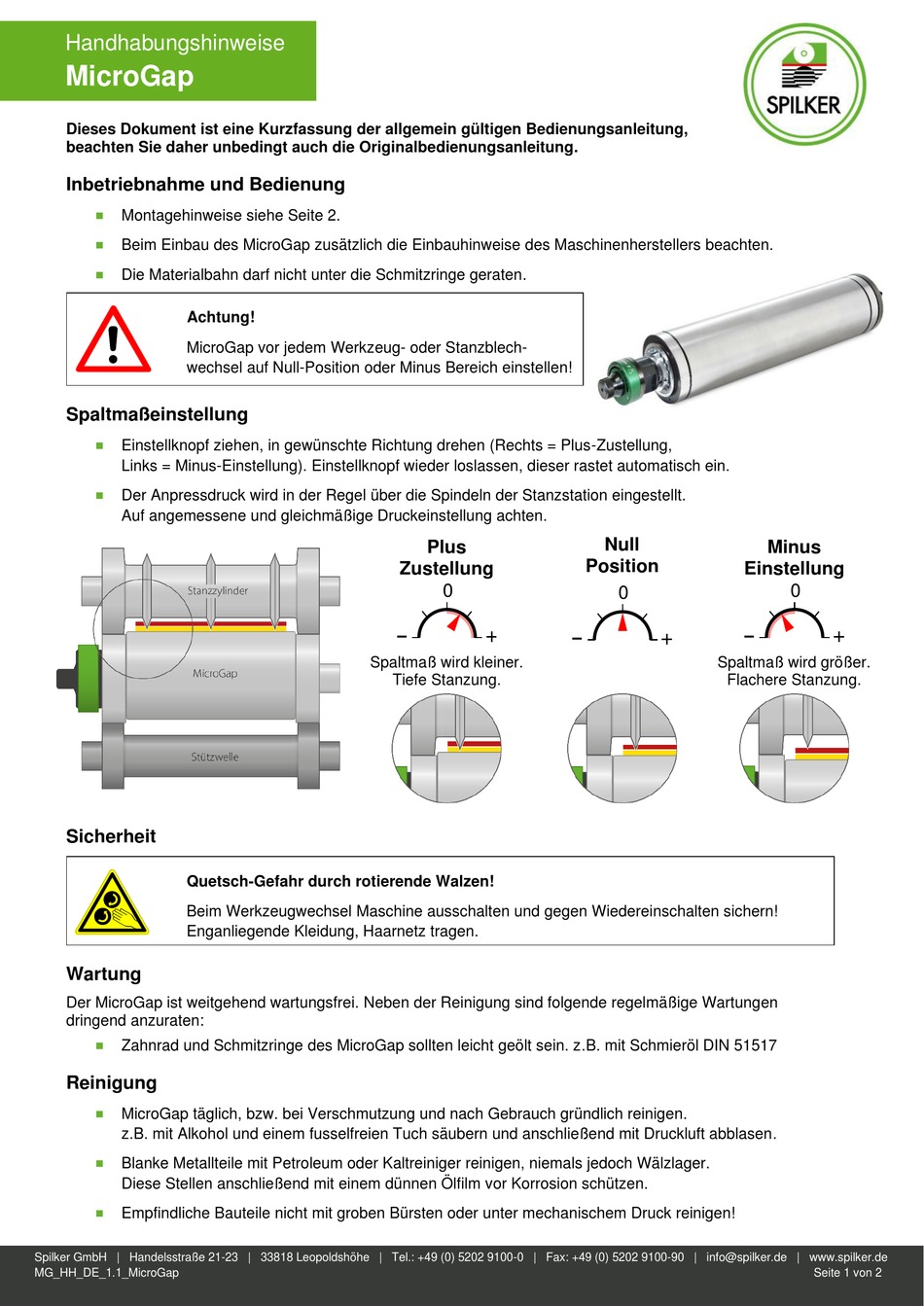

SPILKER MicroGap Handhabungshinweise

Handhabungshinweise
MicroGap
Dieses Dokument ist eine Kurzfassung der allgemein gültigen Bedienungsanleitung,
beachten Sie daher unbedingt auch die Originalbedienungsanleitung.
Inbetriebnahme und Bedienung
Montagehinweise siehe Seite 2.

Beim Einbau des MicroGap zusätzlich die Einbauhinweise des Maschinenherstellers beachten.

 Die Materialbahn darf nicht unter die Schmitzringe geraten.
Achtung!
MicroGap vor jedem Werkzeug- oder Stanzblech-
wechsel auf Null-Position oder Minus Bereich einstellen!
Spaltmaßeinstellung
 Einstellknopf ziehen, in gewünschte Richtung drehen (Rechts = Plus-Zustellung,
Links = Minus-Einstellung). Einstellknopf wieder loslassen, dieser rastet automatisch ein.
 Der Anpressdruck wird in der Regel über die Spindeln der Stanzstation eingestellt.
Auf angemessene und gleichmäßige Druckeinstellung achten.
Sicherheit
Quetsch-Gefahr durch rotierende Walzen!
Beim Werkzeugwechsel Maschine ausschalten und gegen Wiedereinschalten sichern!
Enganliegende Kleidung, Haarnetz tragen.
Wartung
Der MicroGap ist weitgehend wartungsfrei. Neben der Reinigung sind folgende regelmäßige Wartungen
dringend anzuraten:
 Zahnrad und Schmitzringe des MicroGap sollten leicht geölt sein. z.B. mit Schmieröl DIN 51517
Reinigung
 MicroGap täglich, bzw. bei Verschmutzung und nach Gebrauch gründlich reinigen.
z.B. mit Alkohol und einem fusselfreien Tuch säubern und anschließend mit Druckluft abblasen.
 Blanke Metallteile mit Petroleum oder Kaltreiniger reinigen, niemals jedoch Wälzlager.
Diese Stellen anschließend mit einem dünnen Ölfilm vor Korrosion schützen.
Empfindliche Bauteile nicht mit groben Bürsten oder unter mechanischem Druck reinigen!

Spilker GmbH | Handelsstraße 21-23 | 33818 Leopoldshöhe | Tel.: +49 (0) 5202 9100-0 | Fax: +49 (0) 5202 9100-90 | info@spilker.de | www.spilker.de
MG_HH_DE_1.1_MicroGap
Plus
Zustellung
0
–
+
Spaltmaß wird kleiner.
Tiefe Stanzung.
Null
Position
Einstellung
0
–
–
+
Spaltmaß wird größer.
Flachere Stanzung.
Minus
0
+
g
