Verwandte Anleitungen für FIREFIX Magna
Inhaltszusammenfassung für FIREFIX Magna

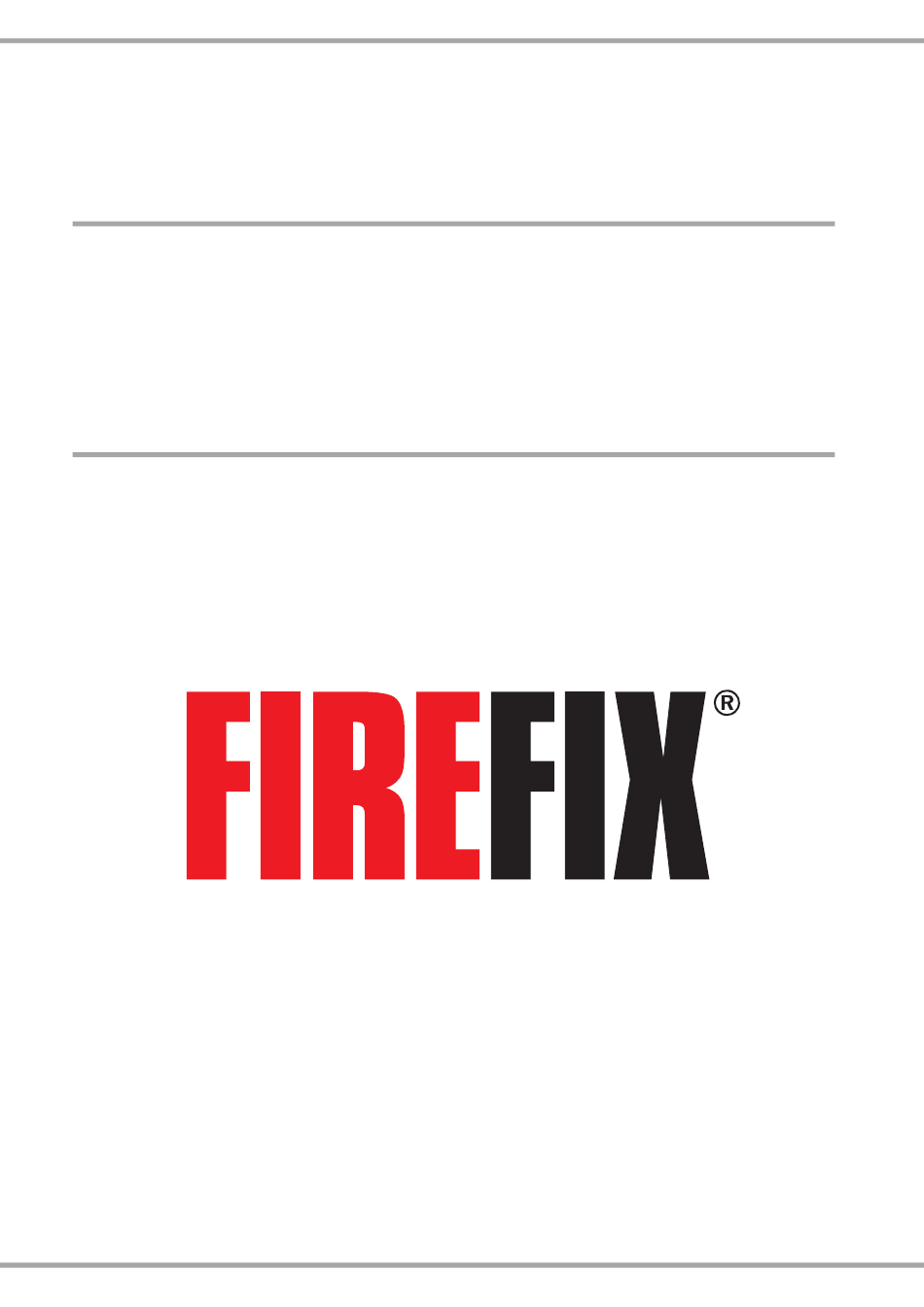

- Seite 1 Aufstell- und Bedienungsanleitung für die Kaminöfen Magna - Etna Diese Feuerstellen sind kein Ersatz für eine Zentralheizung und dienen lediglich als zusätzliche Heizquelle.
-
Seite 2: Inhaltsverzeichnis
Geräte- und Produktsicherheitsgesetz Anheizen Primärbelüftung Sekundärbelüftung Verbrennungsluftzufuhr in den Aufstellraum Heizen in der Übergangszeit Technische Daten Ascheentleerung Reinigung und Überprüfung Ersatzteile Hinweise zum Schornsteinbrand V. Technische Daten Kaminofen MAGNA und ETNA VI. Mögliche Störungsursachen VII. Hinweise für die korreke Entsorung des Produktes... -
Seite 3: Allgemeine Hinweise
I. Allgemeine Hinweise Herzlichen Glückwunsch! Sie haben ein Erzeugnis eines führenden Herstellers von Kaminöfen in Europa gewählt. Wenn Sie die nachfolgenden Ratschläge und Anweisungen beachten, werden Sie viel Freude an diesen Kaminofen haben! Bitte lesen Sie sich vor Inbetriebnahme der Feuerstelle diese Aufstell- und Bedienungsanleitung aufmerksam durch. -
Seite 4: Sicherheitsabstände Und Sicherheitsvorraussetzungen
Schornsteinanschluss (Bauart) Der Kaminofen muss nach Aufstellanleitung errichtet und mit einem Verbindungsstück an den Hausschornstein angeschlossen werden. Das Verbindungsstück soll aus 2 mm dickem Stahlblbech, möglichst kurz, gradlinig, waagerecht oder besser leicht steigend angeordnet sein. Der lichte Durchmesser des Verbindungsstücks und des Schonrsteins sollte nicht kleiner als der Durchmesser des Abgasstutzens des Kaminofens oder Küchenherdes gewählt werden. -
Seite 5: Wärmequellen Eines Kaminofens
Wärmequellen eines Kaminofens Die Feuerstellentür ist mit einer hitzebeständigen Verglasung (bis 700°C) ausgestattet. Das ermöglicht einen faszinierenden Blick auf die lodernden Flammen und verhindert einen möglichen Funkenflug sowie die Rauchabgabe in den Aufstellraum. Durch Abstrahlung über die Sichtfensterscheibe und die heißen Außenflächen des Gerätes wird Wärme in den Raum gegeben. -
Seite 6: Feuerungs- Und Gebrauchsanleitung
Küchenherd mit Rauchabgang nach oben und Bogenrohr angeschlossen werden soll, müssen Sie die Höhe des Bogenrohres berücksichtigen. Bitte beachten Sie auch die Stärke der eventuellen Bodenplatte! 2. Es ist ein doppelwandiges Wandfutter in passender Größe zu verwenden. Bitte beachten Sie, dass das Wandfutter nicht in den freien Schornsteinquerschnitt hineinragen darf. -
Seite 7: Brennstoffe
Luftzufuhr, beim Feuer an- und ausmachen, sowie in der Übergangszeit, wenn der Wärmebedarf gering ist, können die Glasscheiben verschmutzen. Die Scheiben dürfen ausschließlich im kalten zustand gereinigt werden und lassen sich dann meist mühelos mit Glasscheibenreiniger säubern. Als Reinigungsmittel empfehlen wir Ihnen FIREFIX® Glasscheibenreiniger, den Sie bei Ihrem Kaminofenhändler erwerben können. Dichtungskordeln Alle Kaminöfen sind mit Dichtungskordeln aus keramischen Fasern versehen. -
Seite 8: Brennholz Richtig Lagern
Brennholz richtig lagern Holz im Stapel draussen lagern. Das Holz sollte mit der Rinde nach unten gelegt werden, damit es nicht fault. Darauf achten, dass die Längsseite des Stapels zur Wetterseite (West) zeigt. Immer das schmale Ende des Stapels dorthin ausrichten. Den Stapel von oben luftig mit einem festen wasserdichten Schutz abdecken und an den Seiten sowie unten durchlüften (zum Beispiel auf Euro- Paletten stellen). -
Seite 9: Primärbelüftung
Wenn sich die Flamme gut entwickelt, können die Primärluftschieber in der Aschkastenblende ganz oder teilweise geschlossen werden, so dass das Feuer ruhiger und ökonomischer brennt und keine Überhitzung entsteht! Die Aschkastentür nur zum Anheizen und zur Entleerung der Asche im kalten Zustand öffnen. Die Feuerraumtür bitte nur zum Bestücken der Brennkammer öffnen. -
Seite 10: Verbrennungsluftzufuhr In Den Aufstellraum
Verbrennungsluftzufuhr in den Aufstellraum Die Verbrennungsluftzufuhr in den Aufstellraum darf während des Betriebes der Feuerstelle nicht verschlossen werden. Es ist unbedingt erforderlich, dass in den Aufstellraum soviel Luft zugeführt wird, wie für die Verbrennung erforderlich ist. Bei fugendichten Fenstern und Türen muss darauf geachtet werden, dass ausreichend Luft dem Raum von außen zugeführt wird. -
Seite 11: Technische Daten Kaminofen Magna Und Etna
V. Technische Daten Kaminofen MAGNA und ETNA Nennwärmeleistung: 7 kW Abgasmassenstrom: 5,77 g/s Abgastemperaturen am Abgangsstutzen: 187°C Förderdruck bei NWL: 11 Pa Wirkungsgrad: 84,5 % Bauart: Gewicht: 88 kg/ 100 kg ERFORDERLICHE ANGABEN ZU FESTBRENNSTOFF-EINZELRAUMHEIZGERÄTEN (VERORDNUNG (EU) 2015/1185 und 2015/1186 DER KOMMISSION) -
Seite 12: Mögliche Störungsursachen
VI. Mögliche Störungsursachen Rauchaustritt / Verrußung des Ofens / Rauchgase ziehen nicht ab • Feuchtes, harzhaltiges, versottetes oder behandeltes Holz • Verbrennungsluft und Rüttelrost nicht richtig eingestellt • Drosselklappe/Regulierungsklappe im Rauchrohr zu weit geschlossen • Schornsteinzug zu gering • Schornsteinhöhe oder -querschnitt nicht ausreichend •... -
Seite 13: Hinweise Für Die Korreke Entsorung Des Produktes
VII. Hinweise für die korrekte Entsorgung des Produkts Die Zerlegung und Entsorgung des Produkts obliegt ausschliesslich dem Inhaber, der die im eigenen Land geltenden Gesetze zur Sicherheit und zum Umweltschutz einzuhalten hat. Am Ende seiner Nutzzeit darf das Gerät NICHT zusammen mit dem Siedlungsabfall beseitigt werden. Es kann zu den eigens von den städtischen Behörden eingerichteten Sammelstellen oder zu den Fachhändlern, die einen Rücknahmeservice anbieten, gebracht werden. - Seite 14 Kleining GmbH & Co. KG Röntgenstraße 5 D – 48599 Gronau Tel. ++49 (0) 2562/9354-0 Fax. ++49 (0) 2562/9354-23 EMail: info@firefix.de Internet: www.firefix.de...
