ArkCam Smart
Auslieferungszustand / Delivery status ArkCam Smart
▪ Stream-Source-IP: 192.168.0.75
▪ Stream-Destination-IP: 192.168.0.150
▪ Netmask: 255.255.255.0
▪ Port: 5004
Systemvoraussetzungen / System requirements
ArkCam Smart Netzwerkkamera
▪
Anschlusskabel siehe Systemaufbau
▪
PoE Switch oder PoE Injektor (max 1 Gbit/s,
▪
IEEE 802.3af kompatibel)
PC (Laptop, Desktop oder Embedded) mit
▪
Windows oder Linux Betriebssystem
Installierte Anzeigesoftware (z.B. VLC Player,
▪
GStreamer)
Bevorzugter Internetbrowser Chrome und
▪
Mozilla Firefox

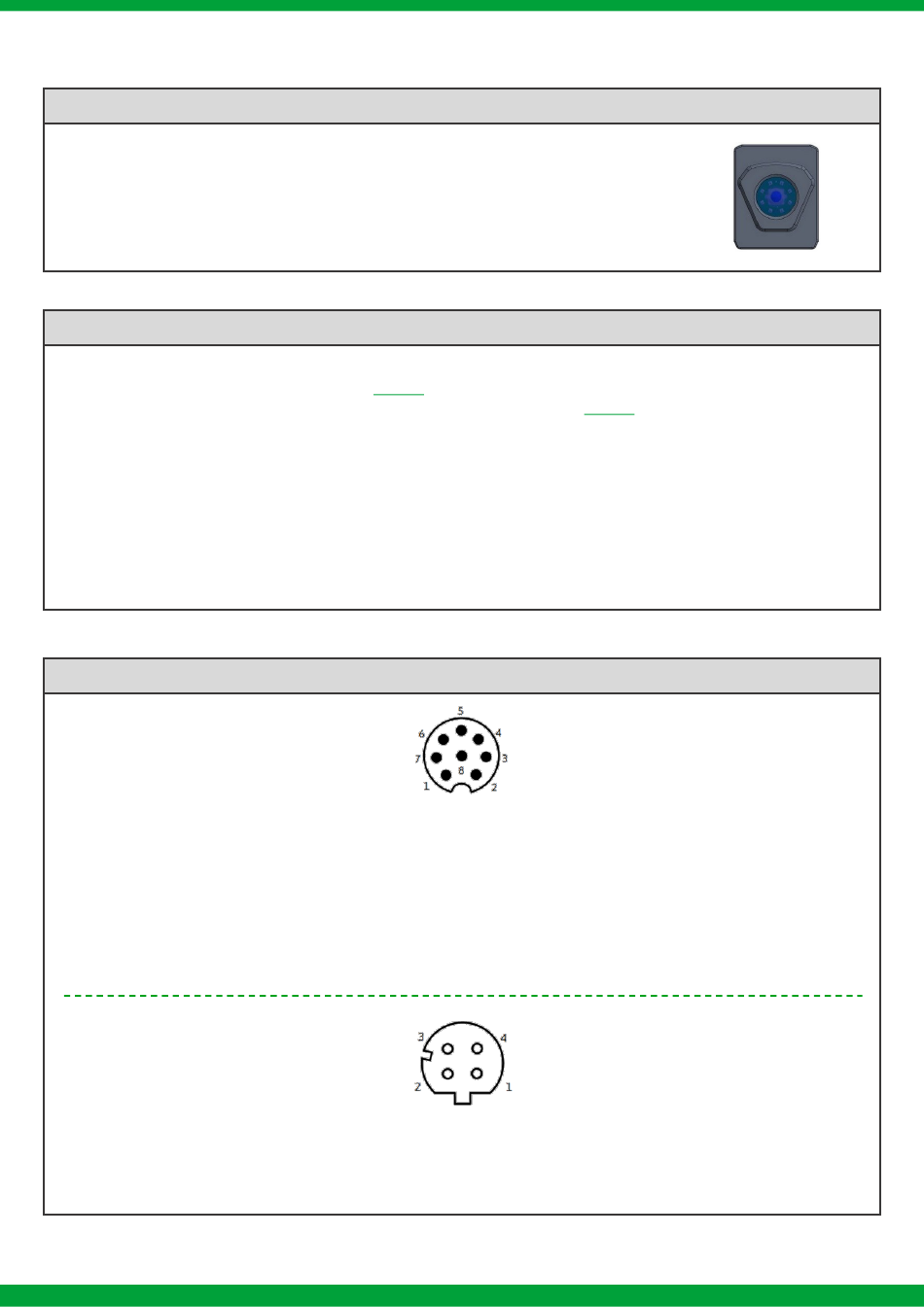

Steckverbindung / Connector
Versorgung und Signale
Steckertyp M12A-kodiert Male 8polig
PIN-Belegung :
1. CAN H
2. CAN L
3. V +
4. V -
5. GPI2
6. GPI1
7. GPO1
8. GPO2
Schirm
Datensignale
Steckertyp M12D-kodiert Buchse 4polig
PIN-Belegung TX:
1. TX+
2. RX+
3. TX-
4. RX-
Schirm
4
ArkCam Smart Network Camera
▪
Seite 2 Connection cable according to system
▪
structure
PoE Switch or PoE Injektor (max 1 Gbit/s, IEEE
▪
802.3af compatible)
PC (Laptop, Desktop or Embedded) mit
▪
Windows or Linux Betriebssystem
Installed video software (e.g. VLC Player,
▪
GStreamer)
Preferred Internet browser Chrome and
▪
Mozilla Firefox
Power supply and signals
Connector M12A-coded Male 8pole
PIN-assignment:
1. CAN H
2. CAN L
3. V +
4. V -
5. GPI2
6. GPI1
7. GPO1
8. GPO2
Shield
Datansignals
Connector M12D-coded Female 4pole
PIN-assignment TX:
1. TX+
2. RX+
3. TX-
4. RX-
Shield
