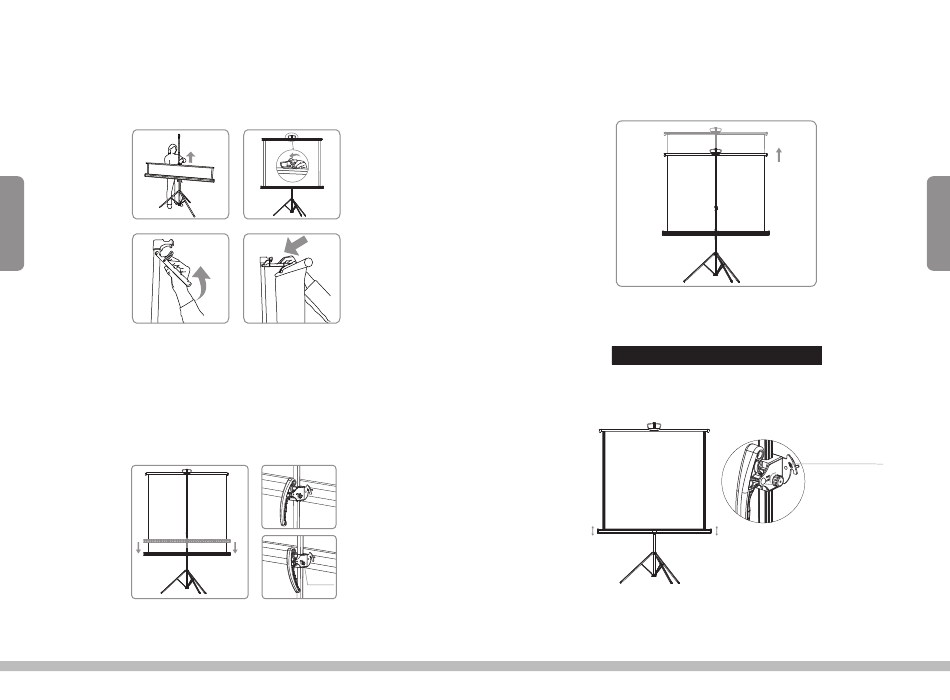

5. Projektionstuch aufziehen/ Keystone Winkel einstellen:
Methode 1: Heben Sie die Öse an und hängen Sie ihn auf den Kunststoffhaken (Abb. 7-8)
Methode 2: Heben Sie die Verlängerungsstange an und befestigen Sie sie durch Einhaken über
dem Schwanenhals, heben Sie das Tuch an und haken Sie es in eine Kerbe ein. Je nach
Neigungsgrad der Fläche können Sie aus den drei Kerben wählen (Abb. 9 - 10)
3
6. Um unterschiedlichen Sichthöhen (vom Boden bis zum Gehäuse) gerecht zu werden, können Sie
die Position des Gehäuses über den Griff einstellen (Abb. 11):
Drehen Sie den Verriegelungsknopf in die Position "Entriegeln", entriegeln Sie den Griff, senken Sie
das Gehäuse ab, indem Sie den Griff in die gewünschte Position herunterziehen, und verriegeln Sie
dann den Griff (Abb. 12-13)
Abb. 7
Abb. 8
Abb. 9
Abb. 10
Locked
condition
Lock
Abb. 12
Unlocked
condition
Lock
Housing
position lock
Abb. 11
Abb. 13
DELUXX®
Der Sichtbereich kann im Format 1:1, 4:3 oder 16:9 ausgezogen werden, je nachdem, wie hoch die Top
7.
Bar und das Gehäuse eingestellt ist.
Halten Sie die Stange mit einer Hand fest und ziehen Sie mit der anderen Hand die Ausziehstange aus
(Abb. 14) Anmerkungen: Sie brauchen den Sicherungshebel nicht zu betätigen.
Spezielles Gehäuse-Einstellsystem
Wenn das Gehäuse bei vollständigem Aufbau etwas nach vorne neigt, könnte es durch Einstellen
des Gehäuse-Niveau-Einstellmechanismus angepasst werden (Abb. 15)
Abb. 15
DELUXX®
4
Abb. 14
Housing level adjusting
mechanism
Lock
