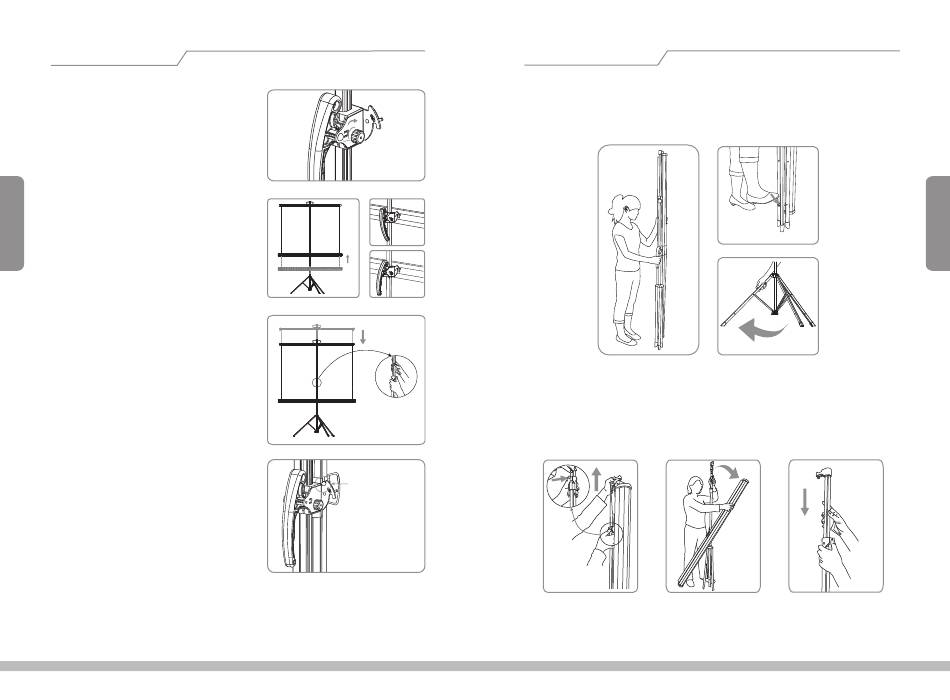

1. Drehen Sie den Verriegelungsknopf auf die Position
"LOCK" (Abb. 16).
2. Entriegeln Sie den Griff, heben Sie das Gehäuse an,
indem Sie die Hand nach oben ziehen, bis ein "Klick"-
5
Geräusch ertönt, und verriegeln Sie dann den Griff
(Abb. 17-19).
3. Halten Sie den Einstell-Haltebügel mit einer Hand
fest und drücken Sie dann den Sicherungshebel mit
einer anderen Hand, um den Einstell-Haltebügel auf
die niedrigste Position abzusenken (Abb.20).
4. Heben Sie die Öse vom Schwanenhals an und
rollen Sie das Projektionstuch langsam wieder in das
Gehäuse ein, schwenken Sie das Gehäuse in vertikale
Position, drücken Sie den Schwanenhals in die
Öffnung an der Gehäuseendkappe, bis er einrastet.
(Abb. 21).
Lock
Abb. 16
Lock
Lock
Abb. 17
Abb. 20
Remarks: Assure the Top bar
is locked onto the bottom bar.
Abb. 21
DELUXX®
Öffnen
1. Fassen Sie mit einer Hand den Griff, halten Sie mit der anderen Hand das Gehäuse, treten Sie auf den
Klappmechanissmus, um das Stativ vollständig auf den Boden zu strecken (Abb. 1-3).
Unlocked
condition
Abb. 18
Locked
condition
Abb. 19
2. Öffnen Sie den Bildschirm in gewohnter Weise durch Betätigen der Drucktaste (Abb. 4)
3. Drehen Sie das Gehäuse gegen den Uhrzeigersinn bis zur horizontalen Position (Abb. 5)
4. Drücken Sie den Sicherungshebel, um den Haltebügel auf den niedrigsten Punkt einzustellen (Abb.6)
Abb. 4
Figure 2
Figure 1
Figure 3
Abb. 5
DELUXX®
2
Abb. 6
