buschfeld ceiling48 Installation Seite 5

Installation der Deckenschienen
ceiling48 & ceiling
Die Montage der Deckenschienen ist für zunächst für das LightLight und Sense System gleich. Bitte beachten Sie jedoch die
Hinweise beim Anschliessen der Buschfeld Lichtschiene.
1

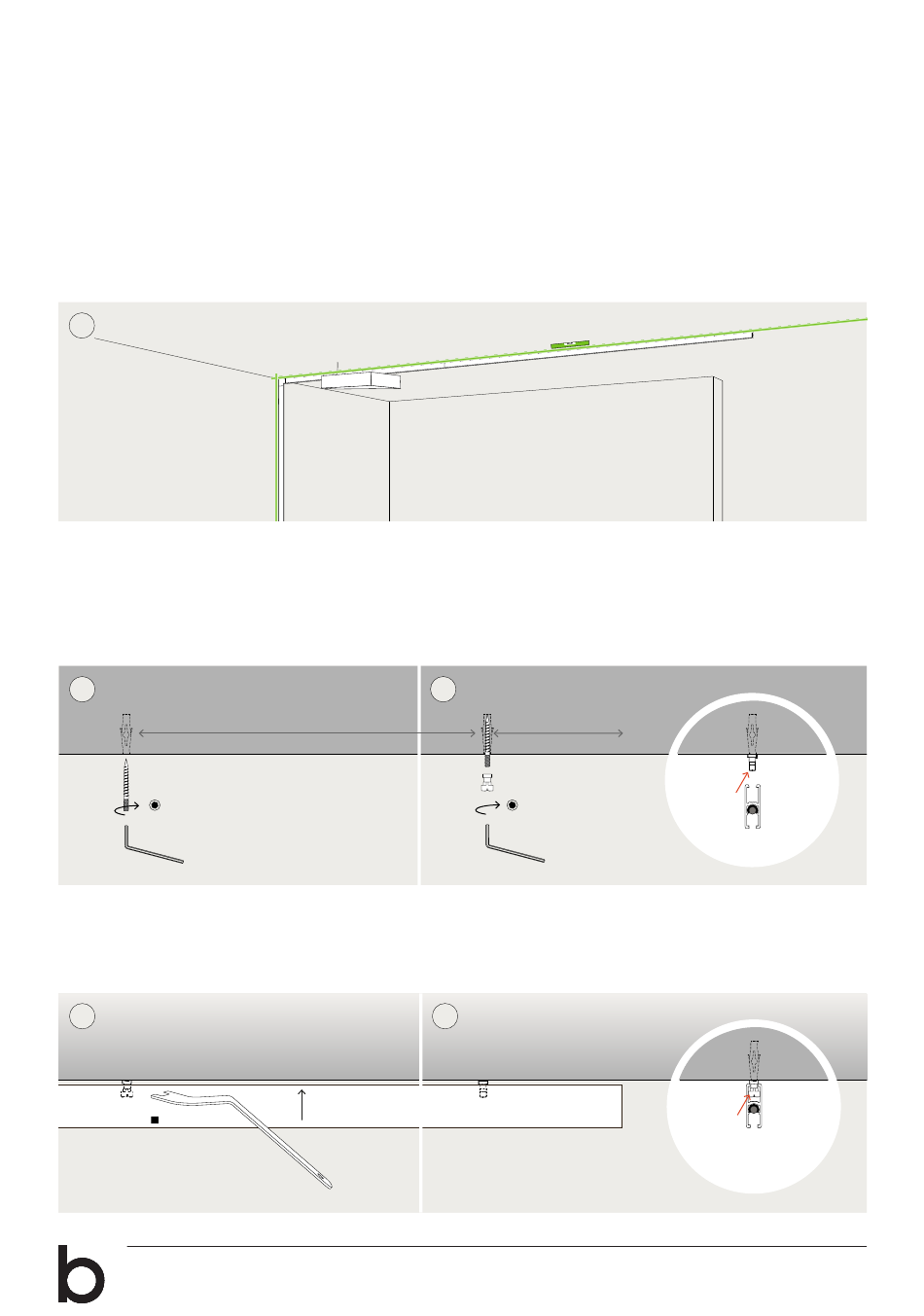

Die Schienenadapter (= Befestigungsset Standard; Mini oder Flachclip) an der Decke oder Wand befestigen, mindestens 2
Adapter pro Schiene 2000 mm. Maximaler Abstand von den Schienenenden jeweils 500 mm. Betriebsgeräte Cube und Bigbox
mit zusätzlichem Befestigungsadapter sichern (2.)
2
a
SW 1,5
Stockschraube mit Inbusschlüssel SW 1,5 bis auf 5 mm in den Dübel schrauben (2a), Adapter mini auf die Schraube drehen (2b),
Schiene aufsetzen (2c), Adapter mini mit beiliegendem Werkzeug um 90° drehen um die Schiene einzuriegeln (2d)
2
c
SW 1,5 SW 1,5
Installation der Deckenschienen Ceiling48 & Ceiling
buschfeld Design GmbH Fon + 49 221 93764-0 info @ buschfeld.de www.buschfeld.de
min. 1000
2
b
max. 500
SW 1,5
2
d
