Installation der Deckenschienen
ceiling48 & ceiling

Installation mit Sichtmontage

Die Installation muss durch einen Fachbetrieb vorgenommen werden! Spannungsfrei arbeiten!
4
a

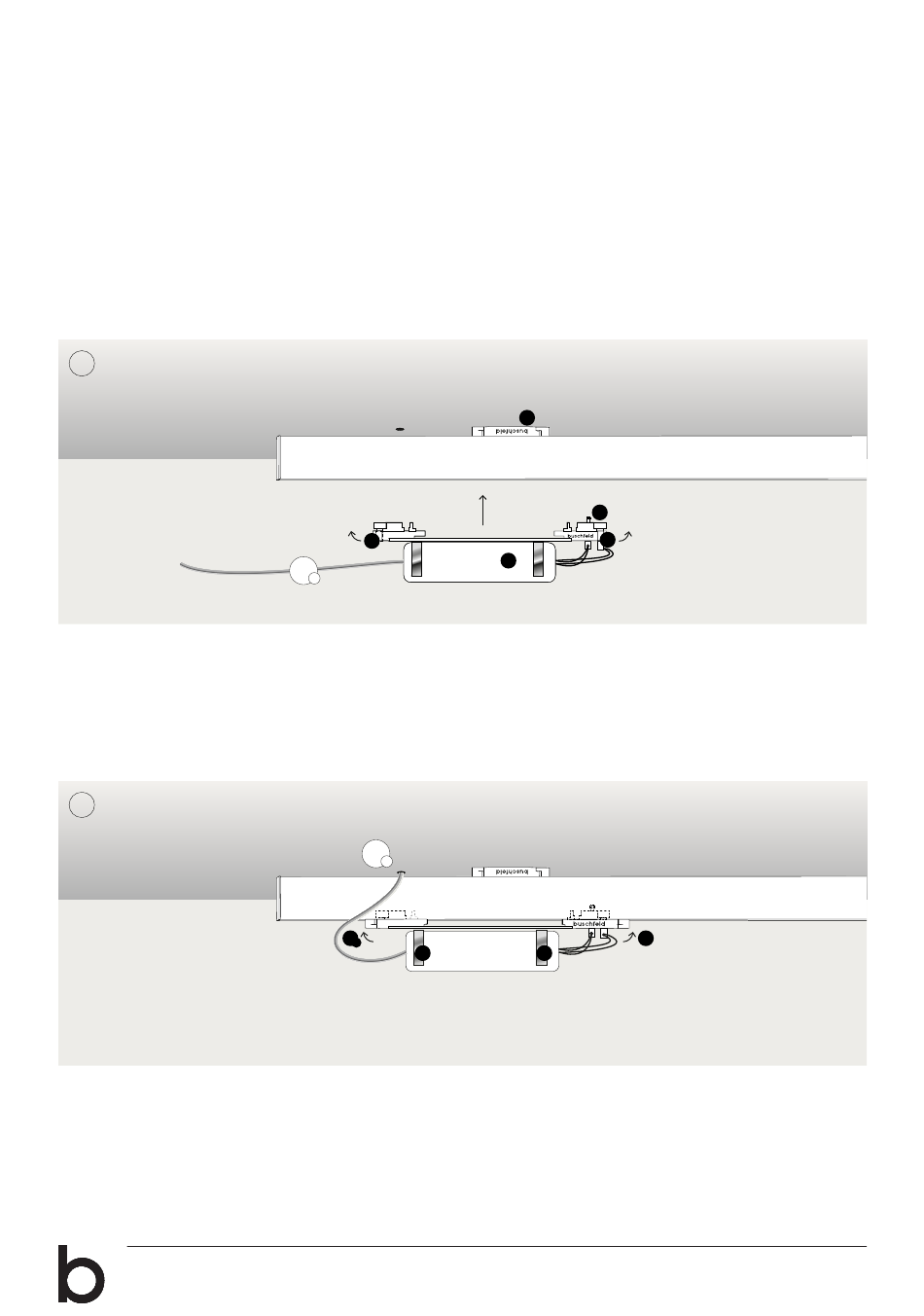

Schwere Betriebsgeräte (A) wie Cube, Bigbox und Bigbox48 im Designgehäuse (auf Schienenebene) zur Sichtmontage mit einem
zusätzlichen Adapter (D) zur Decke sichern. Gehäusedeckel vorsichtig von der Grundplatte abziehen, seitliche Riegel (E) der
Adapter auf 90° drehen. Ein Adapter hat einen golden Kontaktstift (B), dieser Adapter muss Kontakt zum Innenleiter der Pendel-
schiene erhalten. Ggf die Grundplatte um 180° drehen.
4
b
Beide Adapter in den Schienenkanal einsetzen, dabei fest in die Schiene drücken; seitliche Riegel
drehen. Primärseitigen Anschluss herstellen. Bei Bigbox das Erdungskabel auf Erdungsfahne am Gehäusedeckel aufstecken.
Installation der Deckenschienen Ceiling48 & Ceiling
buschfeld Design GmbH Fon + 49 221 93764-0 info @ buschfeld.de www.buschfeld.de
E
!
+
!
+
E
E
F
F
D
B
E
A
E
E
F
F
der Adapter um 90° zurück-
