Inhaltszusammenfassung für GIDROLOCK WINNER
- Seite 1 ELEKTRISCHER KUGELANTRIEB GIDROLOCK WINNER INSTALLATIONS- UND BEDIENUNGSANLEITUNG Pasport_Winner-new-new_2021-02_vR_.indd 2 16.02.2021 15:00:13...
- Seite 3 Kugelantrieb im geöffneten Zustand befindet. • 10 Jahre des autonomen Betriebs. Völlig autonomer Betrieb. Die geschätzte Betriebszeit des elektrischen GIDROLOCK WINNER Kugelantriebs mit 4 eingebauten Batterien (Typ AA 3000 mAh Lithium) beträgt bis zu 10 Jahre (Foto 3) im Wartebetrieb. Möglich ist ein externes +12 V-Netzteil anzuschließen (nicht im Lieferumfang enthalten, separat zu erwerben, siehe „Anschluss des elektrischen Kugelantriebs GIDROLOCK WINNER an ein...

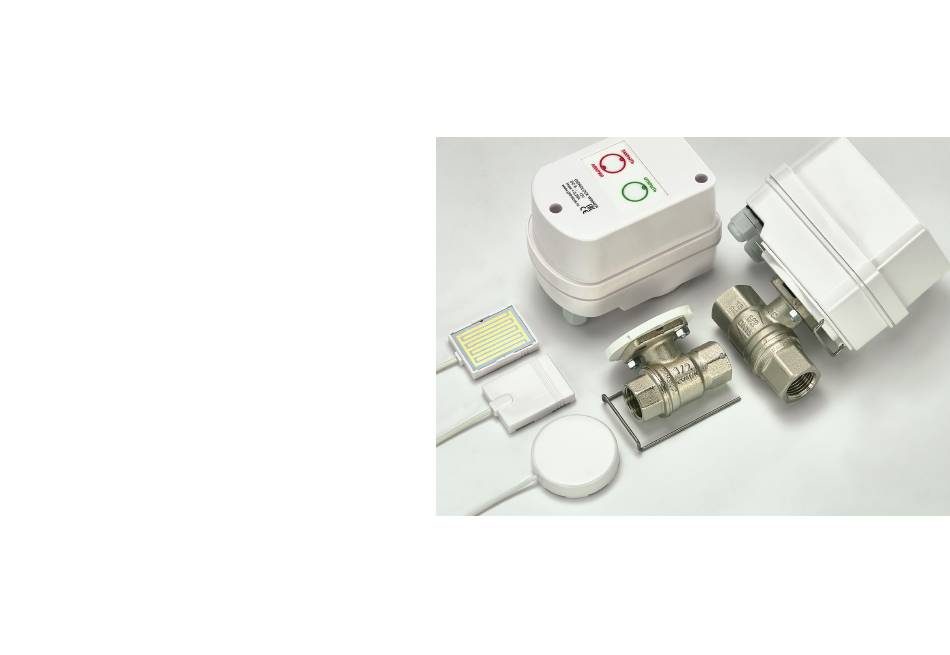

- Seite 4 Foto 1. Kugelhahn, elektrischer Antrieb und Foto 2. Kabelgebundene Wasserlecksensoren WSP und WSP2 Foto 3. Satz von AA 3000 mAh Befestigungsverriegelung Lithium-Batterien Befestigung des Elektroantriebs am Kugelhahn Der elektrische Antrieb wird mit Hilfe einer Metallverriegelung am Kugelhahn befestigt (Foto 1, 5, 6, 7). Verbinden Sie dazu den Elektroantrieb und den Kugelhahn durch Einsetzen der Stange des Hahnes in die Bohrung des elektrischen Antriebs (Foto 5), dann drehen Sie das Antriebsgehäuse in Bezug auf den Kugelhahn so, damit Eingangsbohrungen für die Verriegelung am Gehäuse des Elektroantriebs mit den Nuten auf runder Plattform des Hahnes zusammenfallen.
- Seite 5 Nebenschluß (1) Steuerungstaste „SCHLIEßEN“, Klemmen zur Ein- oder Ausschaltung der Klemmen LEDs „ÖFFNEN“, „NOTFALL“ +U, GND, Stromversorgung INP, FUN, +3V, OUT Steuerungstaste ÖFFNEN Nebenschluß (2) zur Verbindung von ÖFFNEN Klemmen OUT und SCHLIEßEN ÖFFNEN NOTFALL Prüfstelle № 13 Position der Kabeleinführung ins Gehäuse des Elektroantriebs Foto 7.
- Seite 6 Klemmen als Parallelschaltung eingeschlossen werden. Um eine große Anzahl von Sensoren anzuschließen, sind zusätzliche Klemmenkontakte und Anschlussdosen erforderlich. • Schließen Sie die WSP/WSP2-Wasserlecksensoren zu den Kugel-Elektroantrieb GIDROLOCK WINNER an (Foto 12, 13, 14, 15). Klemmen zum Anschluss von Wasserlecksensoren: INP, GND (INP, GND — beliebige Farbe des WSP/WSP2 - Sensorkabels ).
-
Seite 7: Erste Einschaltung
Erste Einschaltung Elektrischer GIDROLOCK WINNER-Kugelantrieb wird in einem getrennten Zustand geliefert. Ein Batteriesatz ist im Lieferumfang enthalten und im Antriebsgehäuse installiert. Um zu verhindern, dass die Batterien während des Transports und der Lagerung entladen werden, wird auf der Steuerplatine ein Nebenschluss entfernt, der für die Stromversorgung verantwortlich ist - Nebenschluß... - Seite 8 Kurze Signaltöne folgen den langen für 30 kabelgebundenem WSP- Sensor erkannt. Sekunden einmal pro 30 Minuten Notfallsituation. Unterspannung der Batterien des 10 lange Töne einmal pro 30 Minuten GIDROLOCK WINNER-Elektroantriebs. ACHTUNG! Wenn keine Notfälle auftreten, leuchtet die rote LED NOTFALL nicht! Pasport_Winner-new-new_2021-02_vR_.indd 2 16.02.2021 15:00:13...
- Seite 9 Foto 16. Elektrischer Antrieb mit ausgebauter Abdeckung Foto 17. Die Kontaktstelle ist entfernt, die Batterien können ausgetauscht werden Einsetzen und Austauschen von Batterien Die Betriebsdauer des Elektroantriebs hängt vom Typ und Qualität der installierten Batterien ab. ACHTUNG! Die Funktion der automatischen Überwachung des Ladezustands der eingebauten Batterien funktioniert nur beim autonomen Betrieb des Elektroantriebs.
- Seite 10 Anschluss des elektrischen GIDROLOCK WINNER-Kugelantriebs an ein externes Netzteil Die geschätzte Laufzeit des elektrischen Kugelantriebs GIDROLOCK WINNER mit 4 eingebauten Batterien (Typ AA 3000 mAh Lithium) im Wartebetrieb (automatische Drehung einmal pro Monat, keine Notfälle, keine Fernabsperrungen der Wasserversorgung) beträgt bis zu 10 Jahre. Häufiges Fernabschalten der Wasserversorgung, Notabschaltungen und andere Notfallsituationen mit dem Abschalten der Wasserversorgung durch einen elektrischen Kugelantrieb führen zu einer deutlichen Verringerung der Laufzeit von einem Batteriesatz.
- Seite 11 Wenn das Wasserversorgungssystem beispielsweise das Absperren von kaltem und heißem Wasser vorsieht, sind zwei Geräte erforderlich, um dieses Problem zu lösen: ein elektrischer Kugelantrieb von GIDROLOCK WINNER als Master und der andere als Slave. An das Hauptgerät können mehrere elektrische Antriebe angeschlossen werden (Abb. 1). Klemmen zum Verbinden von zwei oder mehr GIDROLOCK WINNER-Antrieben zu einem System: OUT, GND, FUN.
-
Seite 12: Bedienung Und Pflege
Die Klemme FUN des Kugel-Elektroantriebs GIDROLOCK WINNER wird an die jeweiligen Klemmen FUN anderer GIDROLOCK WINNER Elektroantriebe verbunden. ACHTUNG! • Verbinden Sie in einem der Elektroantriebe die Klemmen OUT und FUN oder installieren Sie einen Nebenschluß (2) (Abb. 1, Foto 8). - Seite 13 Das GIDROLOCK WINNER-System wird Ihnen lange Zeit dienen und vor Unfällen in den Wasserversorgungs- und Heizungssystemen schützen. Die Garantiezeit für das GIDROLOCK WINNER-System beträgt 6 Jahre ab Verkaufsdatum. Batterien fallen nicht unter die Garantiezeit. Die Garantiebedingungen sind: GIDRORESURS GMBH 8 (495) 585-12-59 8 (498) 720-52-28 8 (495) 120-50-02 8 (800) 707-51-58 (innerhalb Russlands kostenlos) www.gidrolock.ru...
