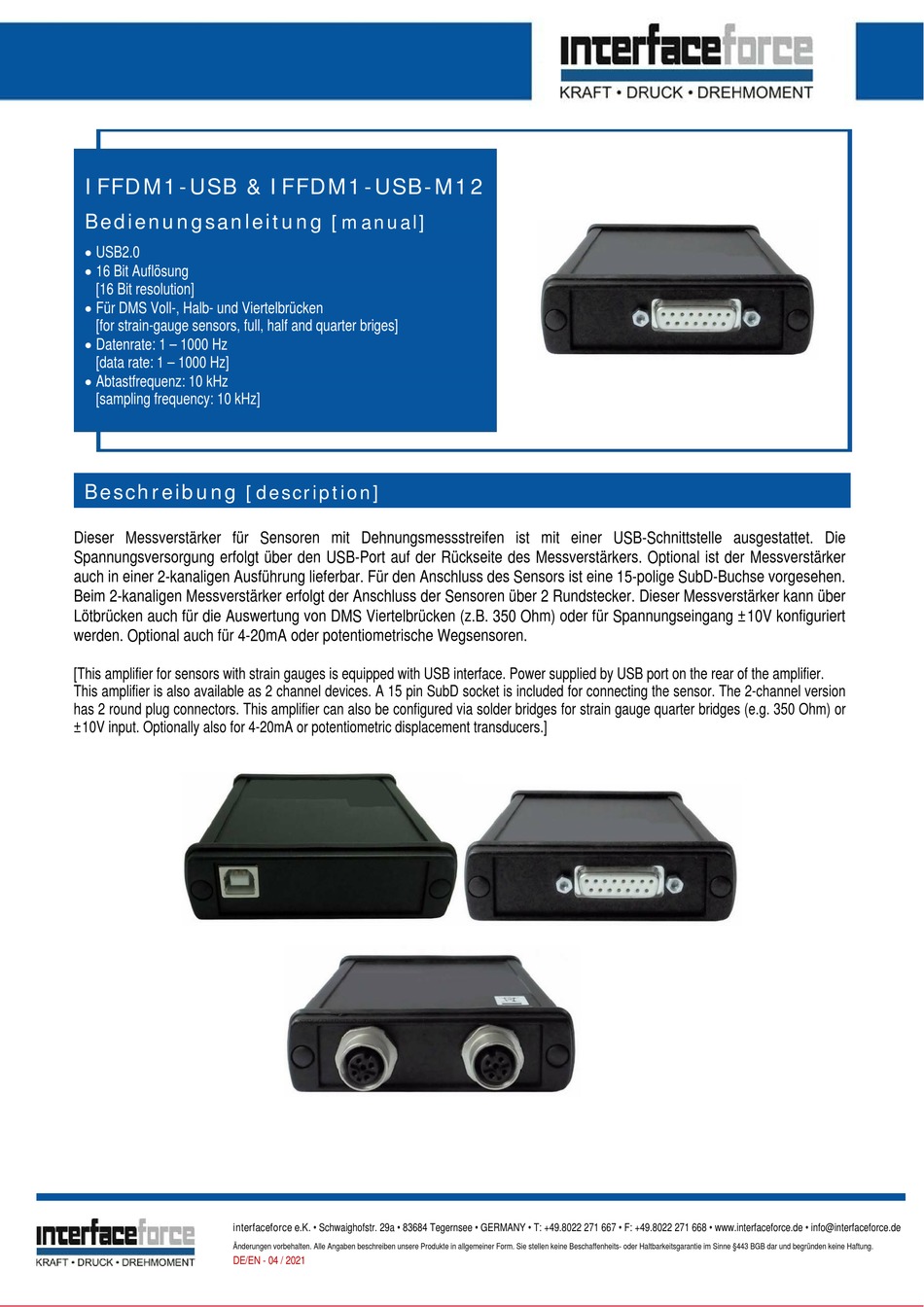

Interfaceforce IFFDM1-USB Bedienungsanleitung

IFFDM1-USB & IFFDM1-USB-M12
Bedienungsanleitung
 USB2.0
 16 Bit Auflösung
[16 Bit resolution]
 Für DMS Voll-, Halb- und Viertelbrücken
[for strain-gauge sensors, full, half and quarter briges]
 Datenrate: 1 – 1000 Hz
[data rate: 1 – 1000 Hz]
 Abtastfrequenz: 10 kHz
[sampling frequency: 10 kHz]
Beschreibung
[description]
Dieser Messverstärker für Sensoren mit Dehnungsmessstreifen ist mit einer USB-Schnittstelle ausgestattet. Die
Spannungsversorgung erfolgt über den USB-Port auf der Rückseite des Messverstärkers. Optional ist der Messverstärker
auch in einer 2-kanaligen Ausführung lieferbar. Für den Anschluss des Sensors ist eine 15-polige SubD-Buchse vorgesehen.
Beim 2-kanaligen Messverstärker erfolgt der Anschluss der Sensoren über 2 Rundstecker. Dieser Messverstärker kann über
Lötbrücken auch für die Auswertung von DMS Viertelbrücken (z.B. 350 Ohm) oder für Spannungseingang ±10V konfiguriert
werden. Optional auch für 4-20mA oder potentiometrische Wegsensoren.
[This amplifier for sensors with strain gauges is equipped with USB interface. Power supplied by USB port on the rear of the amplifier.
This amplifier is also available as 2 channel devices. A 15 pin SubD socket is included for connecting the sensor. The 2-channel version
has 2 round plug connectors. This amplifier can also be configured via solder bridges for strain gauge quarter bridges (e.g. 350 Ohm) or
±10V input. Optionally also for 4-20mA or potentiometric displacement transducers.]
